试验变压器和咱平时用的变压器，到底差在哪？从铁芯到油箱给你拆明白

很多人第一次接触试验变压器，看着外形跟配电室里那些变压器差不多，心里直嘀咕：这俩不是一个东西吗？凭啥一个叫"试验"变压器，一个叫"电力"变压器？价格还差了老远。今天不整那些教科书式的定义，就从实际干活的角度，把这俩玩意的核心区别给你掰开揉碎说清楚。

先说最根本的——用途不同。普通变压器，不管是干式还是油浸式，设计出来就是为了长期稳定运行的，24小时不间断带负荷，一跑就是二三十年。试验变压器呢？它是给被试设备"加压"用的，比如电缆、开关柜、互感器要做工频耐压试验，需要一台设备把电压升到试验电压，维持个一两分钟，然后降压、断电，完事儿。它不需要长期带负荷，甚至设计上就不允许长期带负荷。你可以把试验变压器理解成一个"短跑选手"，爆发力要猛，但耐力不是它的强项。

这个差异直接体现在铁芯设计上。普通变压器为了降低空载损耗、提高效率，铁芯用的是高导磁率的冷轧硅钢片，磁通密度选得比较高，尽量让铁芯工作在接近饱和又不太饱和的区间，这样能量转换效率高。试验变压器不一样，它追求的是输出电压波形尽量接近正弦波，不能畸变。如果铁芯磁密选得太高，一旦过励磁，波形就会削顶，变成平顶波，谐波分量蹭蹭往上蹿。这对耐压试验来说是灾难——被试设备承受的电压波形都不纯正了，试验结果还有啥参考价值？所以试验变压器的铁芯磁通密度通常选得比较低，留有足够的裕度，宁可牺牲点效率，也要保证波形质量。

绝缘结构也是个大区别。普通变压器绝缘设计主要考虑长期运行中的电老化、热老化，绝缘材料要能扛住几十年的电场和热场双重折磨。试验变压器呢？它虽然电压等级可能更高，但运行时间短，绝缘设计更侧重于短时耐压能力。而且试验变压器经常要输出很高的电压，高压绕组匝数多、层间电压高，绝缘结构更复杂，层间、匝间、对地之间的绝缘距离都要精心计算。有些试验变压器为了减小体积，还会采用纠结式绕组或者屏蔽式绕组，这些在普通变压器里并不常见。

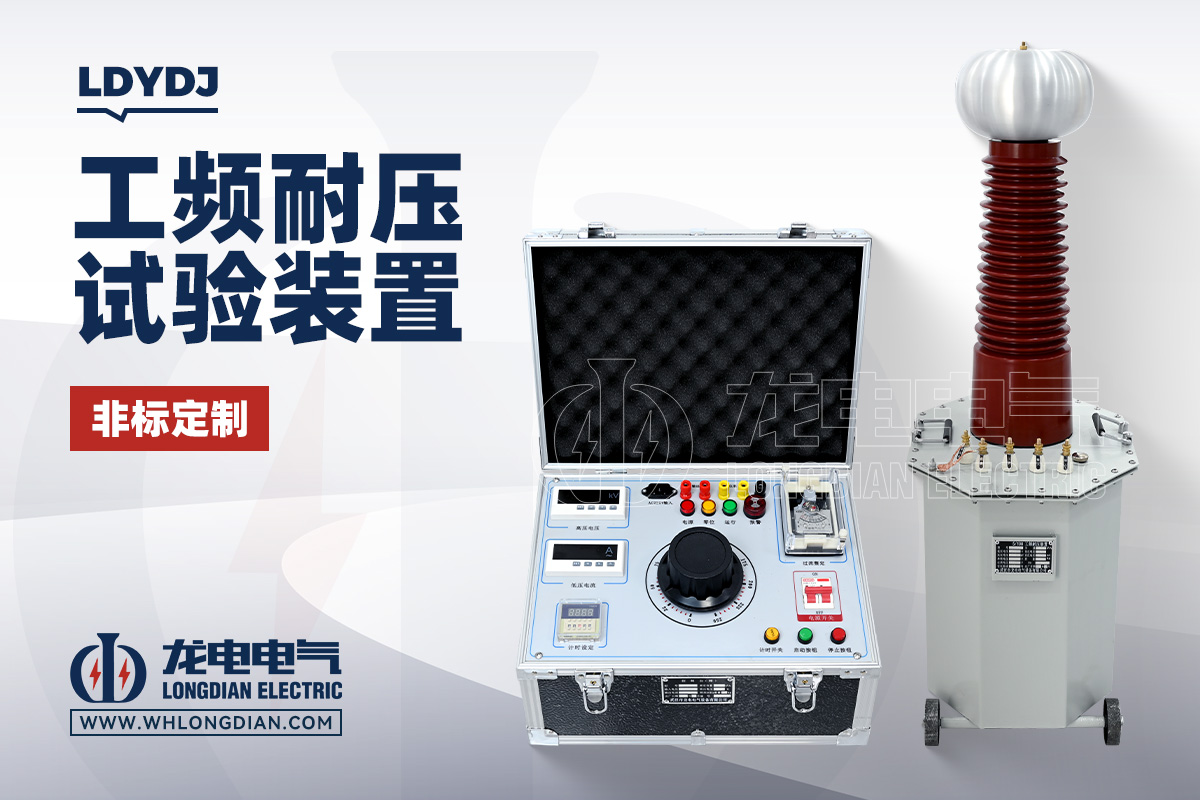

散热方式这块，普通变压器有自然油循环、强迫油循环、风冷、水冷各种花样，因为长期运行发热量大，散热是生死攸关的事。试验变压器呢？短时运行，发热量有限，散热设计相对简单。很多小容量的试验变压器甚至就是自然冷却，靠油的自然对流和油箱表面散热就够了。但别小看这个"简单"，油箱的设计其实很有讲究——要有足够的散热面积，又要保证绝缘油的清洁度，还要考虑运输和安装的便利性。武汉市龙电电气设备有限公司专注研发生产LDYD油浸式试验变压器，在油箱结构和绝缘油处理工艺上下了不少功夫，确保短时高负荷输出时温升可控，绝缘性能稳定。

电压调节方式也不同。普通变压器的调压靠有载分接开关或者无载分接开关，调压范围有限，主要是为了适应电网电压波动。试验变压器需要从零开始平滑升压，一直升到试验电压，调压范围大、精度要求高。所以试验变压器通常配一台专用的调压器，电动调压、手动调压都有，升压过程要稳，不能有冲击。有些高端配置还会配保护球隙、过流保护、过压保护，这些保护装置在普通变压器上基本见不到。

还有个很多人忽略的点——漏磁控制。试验变压器的高压绕组电压高、匝数多，漏磁通如果不控制好，会在金属结构件里感应出涡流，导致局部过热，甚至影响输出电压的稳定性。所以试验变压器在磁路设计上会采取一些特殊措施，比如加磁屏蔽、优化绕组排列方式，尽量把漏磁通"关"在铁芯里。普通变压器虽然也要考虑漏磁，但紧迫性没那么高。

最后说个实际的——不能拿试验变压器当普通变压器用，反过来也不行。有人觉得试验变压器电压等级高，能不能临时顶替一下？真不行。试验变压器没有长期运行的热稳定性设计，绝缘老化速度在持续负荷下会快得惊人，用不了多久就得报废。反过来，普通变压器做耐压试验？输出电压波形可能畸变，升压精度也不够，试验结果根本不可信。

选试验变压器，容量、电压等级、波形质量、温升控制，这几个指标都得看。武汉市龙电电气设备有限公司专注研发生产LDYD油浸式试验变压器，从铁芯选材到绕组工艺，从油箱结构到绝缘油处理，每个环节都是按试验变压器的特殊要求来做的。现场做耐压试验，设备靠谱是第一位的，别在工具上省那点钱，回头被试设备没试出问题，试验变压器自己先挂了，那才叫尴尬。
