低压脉冲法：电缆故障检测小白也能轻松上手

低压脉冲法是基于电磁波在导体中的传播特性。当向故障电缆发送一个低压脉冲信号时，脉冲会在电缆中传播。如果电缆存在故障，脉冲遇到故障点会产生反射波。通过测量脉冲的往返时间，结合电磁波在电缆中的传播速度，即可计算出故障点与测试点之间的距离。

低压脉冲法的优点

◆ 适用范围广： 适用于各种类型的电缆，包括电力电缆、通信电缆等。

◆ 精度较高： 对于低阻故障的定位精度较高。

◆ 设备简单： 测试设备相对简单，操作方便。

◆ 成本较低： 与其他检测方法相比，成本较低。

低压脉冲法的应用场景

◆ 电力系统： 查找电力电缆的短路、接地故障等。

◆ 通信系统： 检测通信电缆的断线、接地故障等。

◆ 工业自动化： 检测控制电缆的故障。

影响测试结果的因素

◆ 电缆长度： 电缆越长，脉冲信号传播的时间越长，误差越大。

◆ 电缆材质： 不同材质的电缆，电磁波的传播速度不同。

◆ 故障类型： 不同类型的故障，产生的反射波特征不同。

◆ 外界干扰： 电磁干扰、接地不良等因素会影响测试结果。

低压脉冲法的局限性

◆ 对高阻故障敏感度低： 对于高阻故障（如绝缘老化引起的故障），定位精度较差。

◆ 无法检测出所有类型的故障： 对于一些复杂的故障类型，可能无法准确定位。

低压脉冲法的测试步骤

◆ 准备工作： 检查测试仪器，连接好测试线。

◆ 接线： 将测试仪器的一端连接到故障电缆的一端，另一端接地。

◆ 发射脉冲： 按下测试仪器的发射按钮，发送脉冲信号。

◆ 接收反射波： 测试仪器自动接收反射波，并显示测试结果。

◆ 计算故障距离： 根据测试结果，计算出故障点与测试点之间的距离。

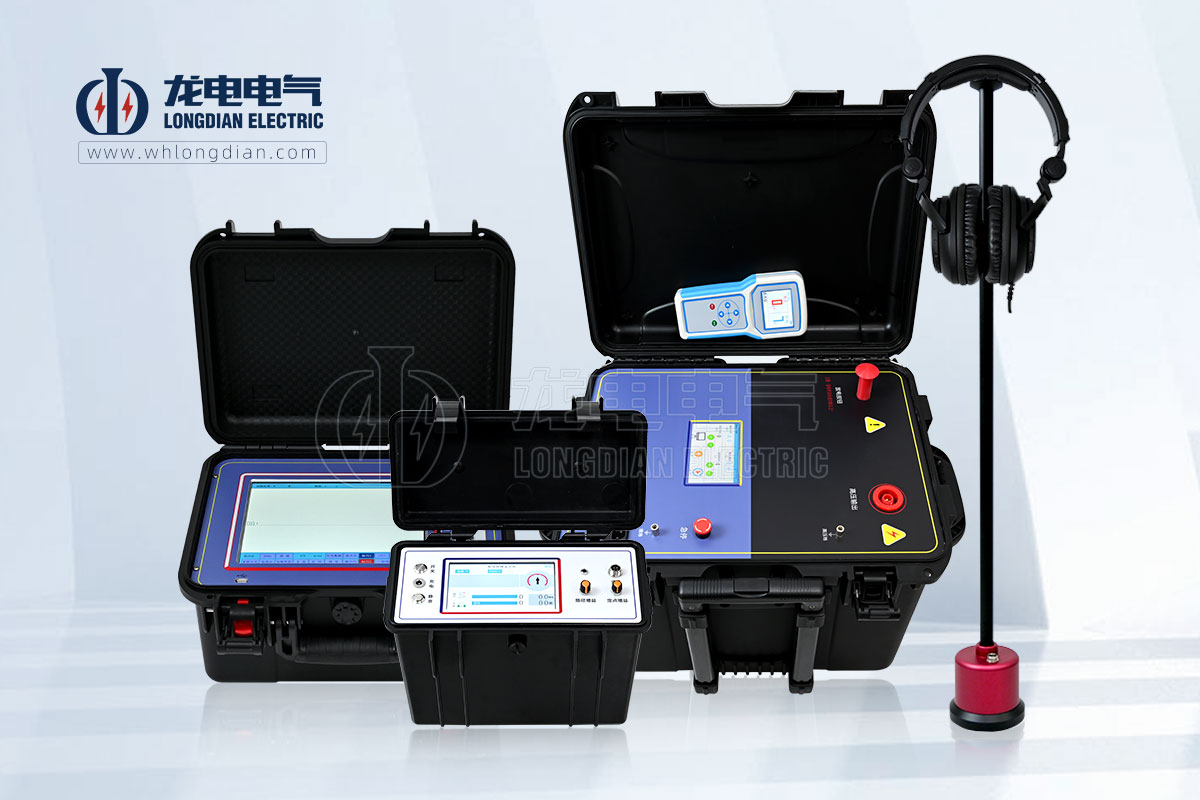

武汉市龙电电气设备有限公司是一家集研发、生产、销售于一体的综合性电力检测设备制造商与服务商，专注于电缆故障检测仪等电力试验设备的研发与生产。深耕电力行业多年，公司凭借优秀的产品品质、实惠的价格以及终身质保的承诺，赢得了广泛的客户信赖。我们承诺24小时不间断为您提供专业的技术支持，确保您的设备始终处于最佳状态。选择龙电电气，选择专业与信赖！
