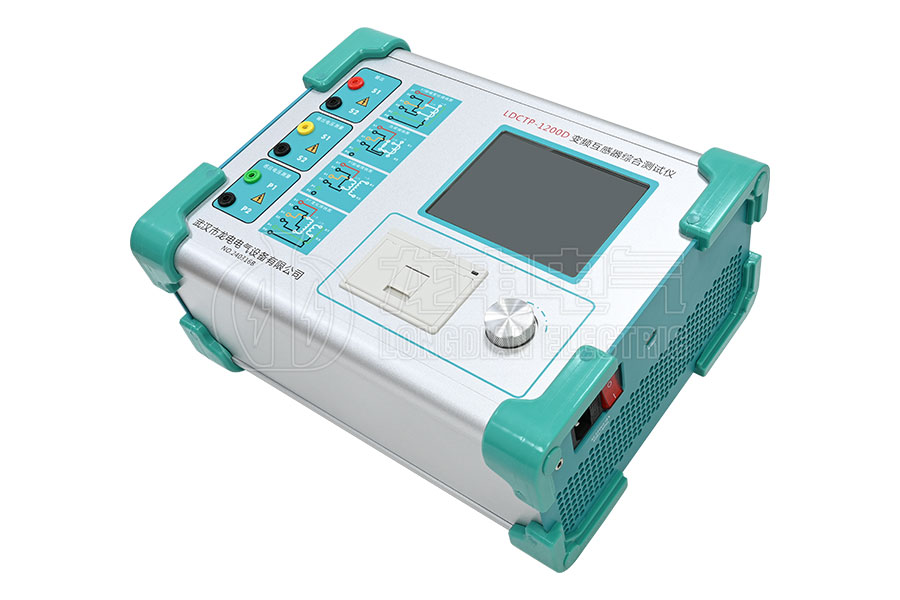

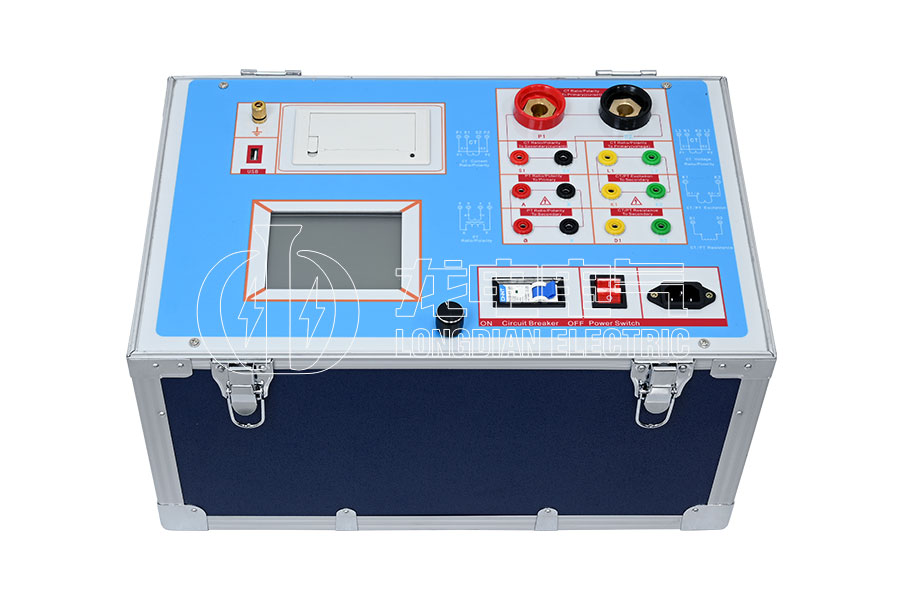

LDCTP-1200D变频互感器综合测试仪
LDCTP-1200D变频互感器综合测试仪
LDCTP-1200D变频互感器综合测试仪
LDCTP-1200D变频互感器综合测试仪
LDCTP-1200D变频互感器综合测试仪

LDCTP-1200D变频互感器综合测试仪

满足各类CT(如:保护、计量、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试

基于先进的低频法测试原理

一键完成CT直阻、励磁、变比和极性测试

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

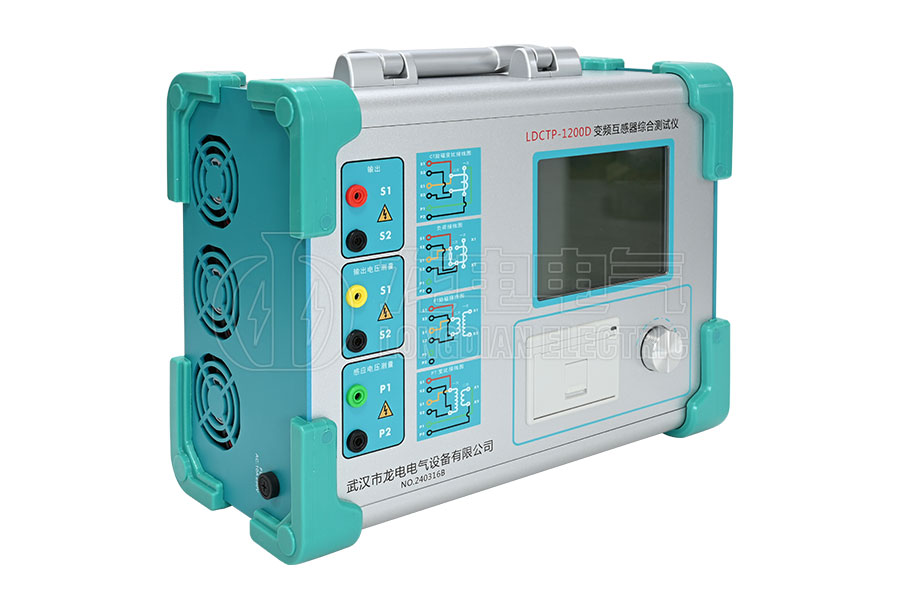

LDCTP-1200D变频互感器综合测试仪是一种用于测量变频互感器性能参数的仪器。既满足各类CT(如:保护、计量、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。

LDCTP-1200D变频互感器综合测试仪采用先进的测量技术,测试精度高;功能全面,可以满足各种现场测试需求;操作简单,易于使用;体积小、重量轻,便于携带。

变频互感器综合测试仪广泛应用于电力系统、电网调度、电力检验等领域,用于对变频互感器进行定期检验、维护和校准。

产品别称:互感器伏安特性测试仪,互感器特性综合测试仪,互感器特性测试仪,互感器综合测试仪,CT伏安特性测试仪,PT伏安特性测试仪

技术参数

输入电源电压AC110~264V;50~60Hz
输出0~180Vrms,12Arms,36A(峰值)
电压测量精度范围:2~100Vrms,精度:±0.1%
CT变比测量范围:1~40000,精度:±0.1%
PT变比测量范围:1~40000,精度:±0.1%
相位测量精度:±2min,分辨率:0.5min
绕组电阻测量范围:0~300Ω,精度:0.2%±2mΩ
交流负载测量范围:0~1000VA,精度:1%±0.2VA
升流功能(选配)范围:0~150A;时间:0~180S
工作环境温度:-20℃~50℃,湿度:≤90%
尺寸、重量尺寸340mm×260mm×140mm,重量≈7kg
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

◆ LDCTP-1200D变频互感器综合测试仪功能全面,既满足各类CT(如:保护、计量、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。

◆ LDCTP-1200D变频互感器综合测试仪自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和电感等参数。

◆ 测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。

◆ 基于先进的低频法测试原理,能应对拐点高达80KV的CT测试。

◆ LDCTP-1200D变频互感器综合测试仪采用国际流行方波法,让励磁曲线更加完美。

◆ LDCTP-1200D变频互感器综合测试仪可存储3000组测试数据,掉电不丢失。

◆ 测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。

◆ 易于携带,仪器重量大约7Kg。

产品图集

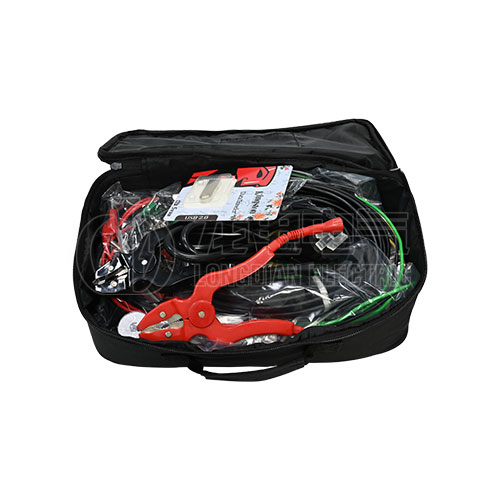

附件包
附件包

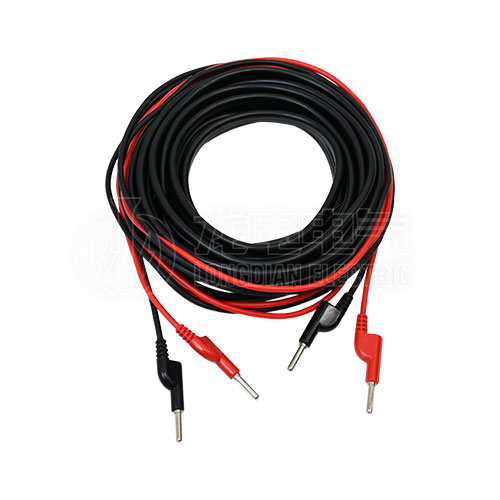

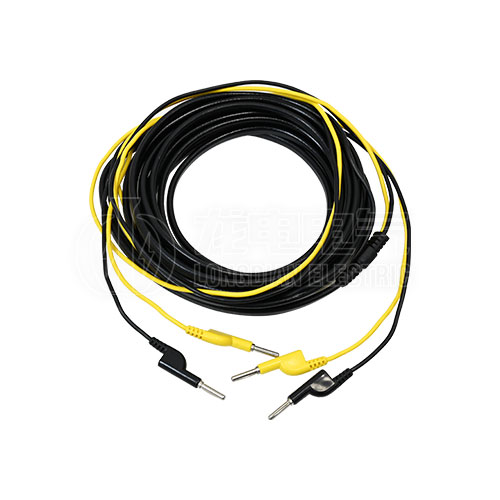

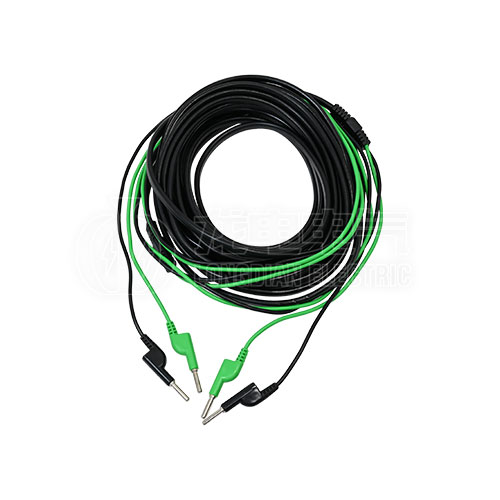

测试线
测试线
测试线
测试线
测试线
测试线

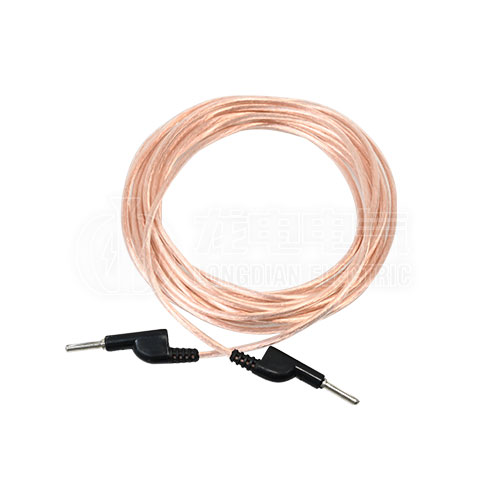

接地线
接地线

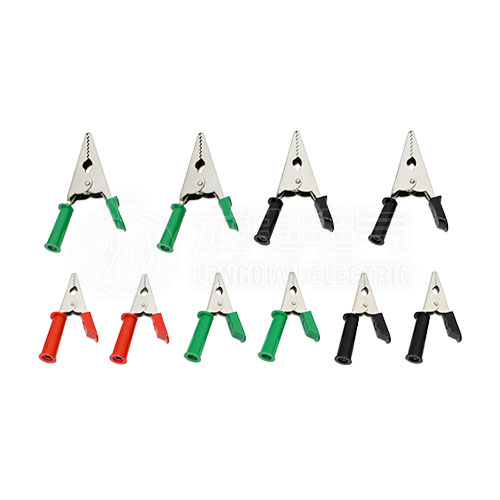

测试夹
测试夹
测试夹
测试夹

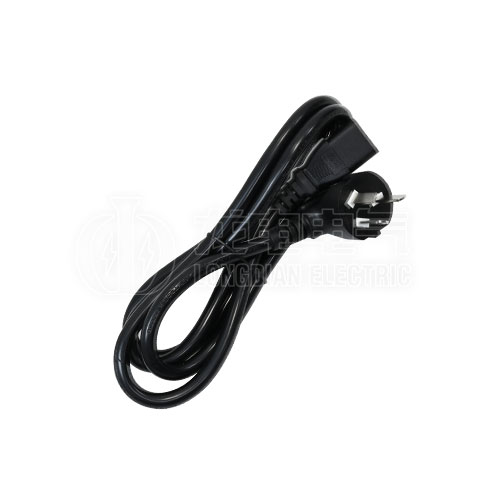

电源线
电源线
打印纸
打印纸
U盘
U盘
