一字之差，用途大不同：接地导通电阻测试仪 vs. 接地电阻测试仪

在电气安全领域，接地是至关重要的环节。为了确保接地系统的有效性，我们需要使用各种测试仪器。其中，接地导通电阻测试仪和接地电阻测试仪是两种常见的设备，虽然名称相似，但其功能、原理和应用场景却有着明显的区别。本文将深入剖析这两种测试仪之间的差异，帮助您更好地理解和选择合适的工具。

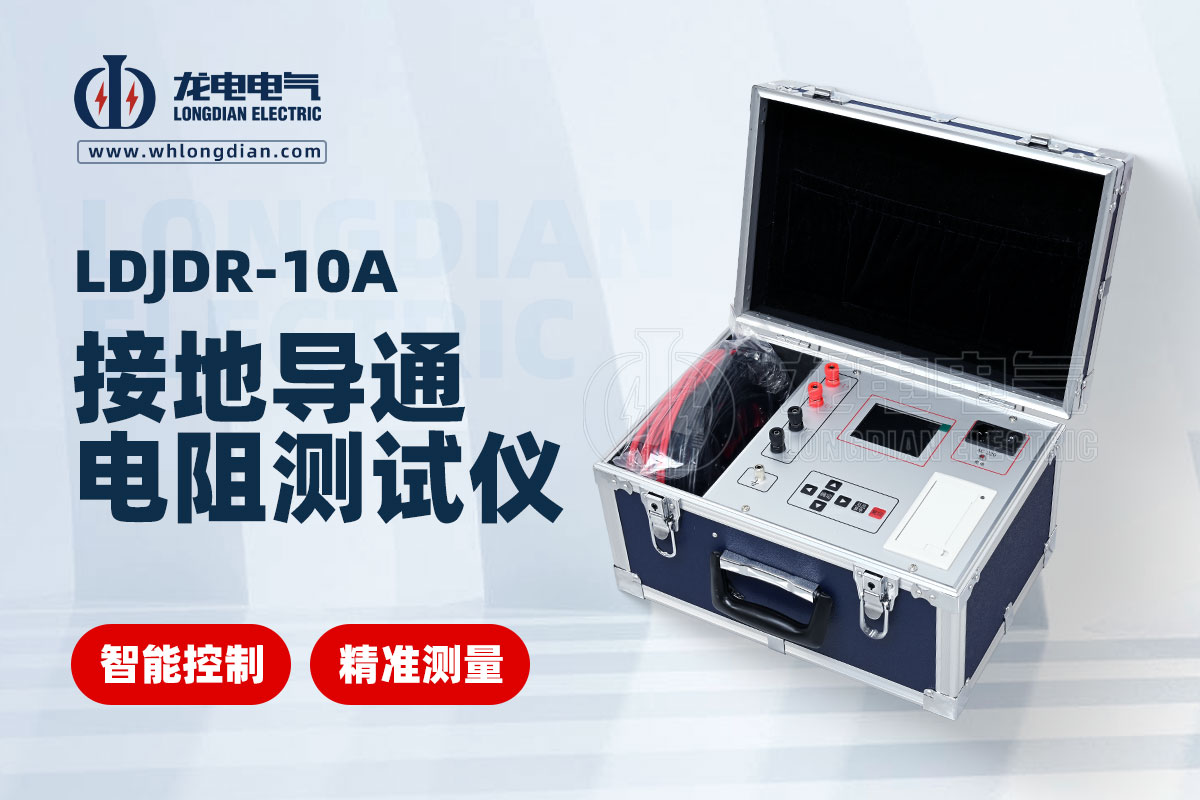

接地导通电阻测试仪：关注连接的“桥梁”

接地导通电阻测试仪，顾名思义，主要用于测量电气设备或系统接地端子与接地网（或接地母排）之间连接导体的电阻值。它的核心目标是确保设备外壳等需要接地的部分与接地系统之间存在一个低阻值的电气通路。

主要特点和用途：

◆ 测量目标： 关注的是接地回路中导体本身的电阻以及连接点的接触电阻。

◆ 测量方法： 通常采用四线法测量，以消除测试线电阻对结果的影响。会注入较大的直流或交流电流，测量电压降，从而计算电阻值。

◆ 测试电流： 一般会使用相对较大的测试电流（例如几安培到几十安培），以确保能够检测出连接不良或松动等问题。

◆ 应用场景： 主要用于检验电气设备的保护接地是否可靠，例如电机、机床、配电柜、家用电器等设备的金属外壳与接地系统的连接。也用于新建电气工程的接地连接验收和定期维护。

◆ 结果解读： 关注的是电阻值是否低于标准规定的限值（通常很低，例如小于0.1欧姆），以保证故障电流能够快速有效地导入大地。

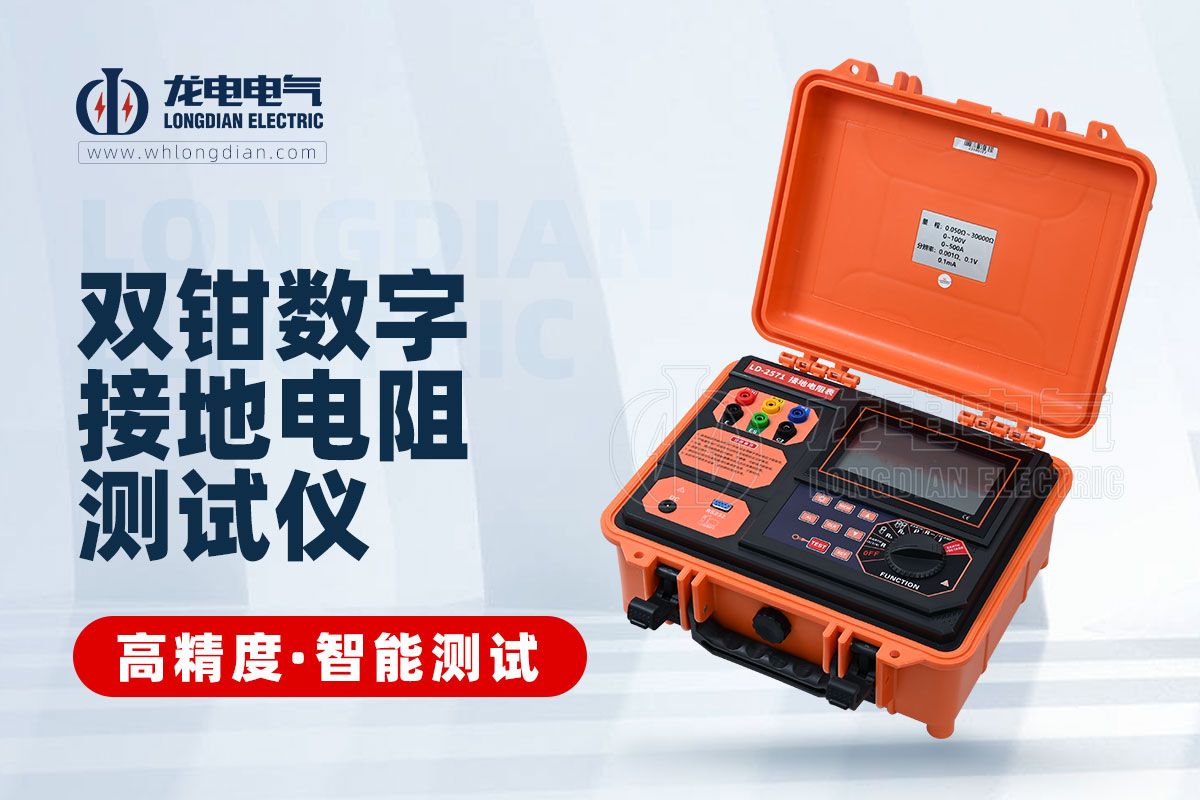

接地电阻测试仪：评估入地的“深度”

接地电阻测试仪，则主要用于测量接地装置（例如接地极、接地网）与大地之间的电阻值。它评估的是整个接地系统将故障电流消散到大地中的能力。

主要特点和用途：

◆ 测量目标： 关注的是接地装置与大地之间的整体电阻，包括接地极本身的电阻、接地极周围土壤的电阻率以及接触电阻等。

◆ 测量方法： 常用的方法包括三极法（电压降法）和四极法（双钳法）。三极法需要布置辅助电流极和辅助电压极，通过测量电压和电流来计算接地电阻。双钳法则无需打辅助地桩，通过钳形电流表测量流过接地导体的电流和电压。

◆ 测试电流： 测试电流相对较小，通常为毫安级或安培级。

◆ 应用场景： 主要用于评估整个接地系统的性能是否符合安全要求，例如建筑物、工厂、变电站等的接地网电阻测量。也用于选择合适的接地极位置和评估土壤电阻率。

◆ 结果解读： 关注的是接地电阻值是否低于标准规定的安全值（具体数值根据不同行业和规范而定），以确保接地系统能够有效地将故障电流导入大地，并降低地电位升高的风险。

核心区别一览表：

何时使用哪种测试仪？

当您需要检查单个电气设备的金属外壳是否与接地系统连接良好，确保连接处的电阻足够低时，应使用接地导通电阻测试仪。

当您需要评估整个建筑物或工厂的接地系统是否能够有效地将故障电流导入大地，测量接地网的整体接地电阻时，应使用接地电阻测试仪。

虽然接地导通电阻测试仪和接地电阻测试仪都服务于电气安全，但它们关注的侧重点和测量目标是不同的。接地导通电阻测试仪侧重于连接的可靠性，确保设备与接地系统之间有畅通的低阻通路；而接地电阻测试仪则侧重于入地效果，评估整个接地系统将故障电流消散到大地中的能力。在实际工作中，这两种测试仪常常需要配合使用，才能全面保障电气系统的安全运行。
