如何对高压断路器进行磨合测试？

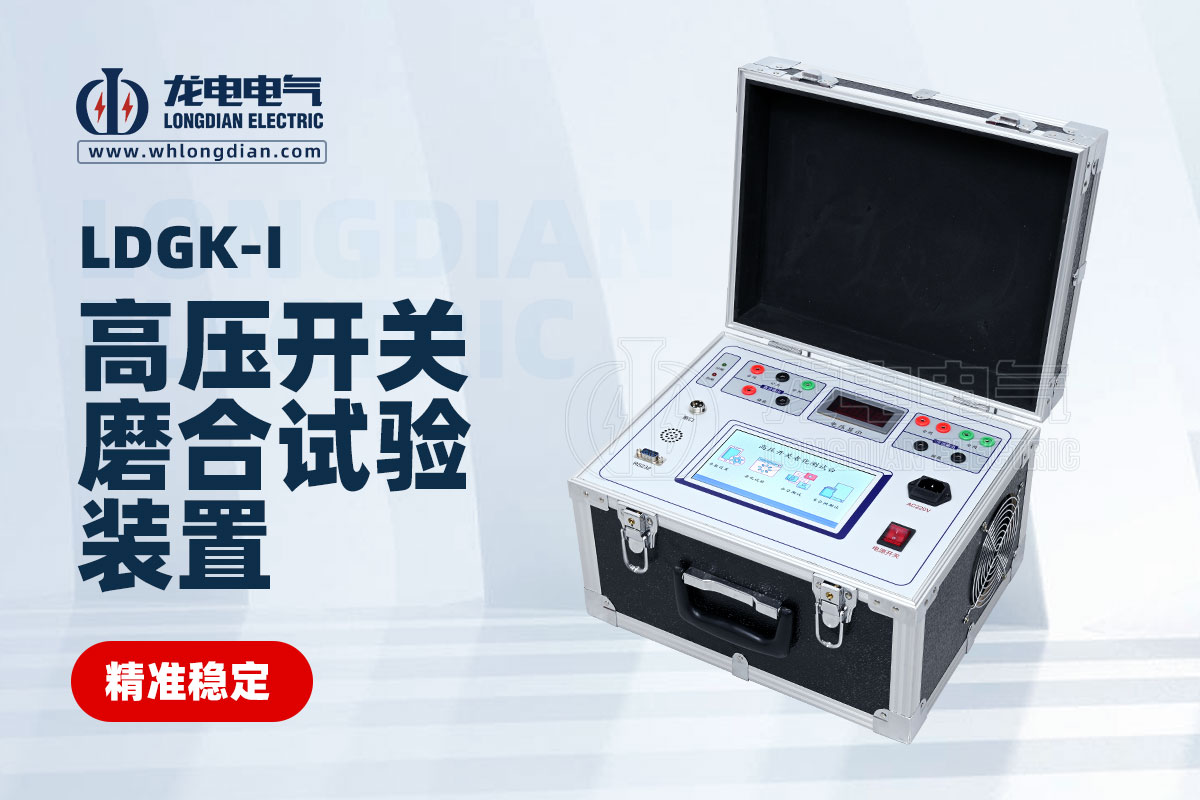

断路器作为电力系统的核心保护设备，其可靠性直接影响电网安全。磨合测试（又称老化试验）是验证断路器机械稳定性与电气性能的关键步骤。下以以武汉龙电电气研发生产的LDGK-1交直流高压开关老化测试台来详细解析断路器磨合测试的操作流程、技术要点及注意事项，帮助用户高效完成测试并保障设备安全。

磨合测试的核心目的

1. 消除机械缺陷：通过反复分合闸操作，优化传动机构（弹簧、齿轮、连杆）的配合精度，减少卡涩与振动。

2. 稳定电气性能：去除触头表面氧化层，降低接触电阻，增强抗电弧烧蚀能力。

3. 验证动态可靠性：模拟实际工况下的连续操作，确保分合闸时间、同期性等参数符合标准。

LDGK-1测试台的核心功能

• 智能参数设置：7寸触摸屏支持灵活配置分合闸时间（1-999秒）、电压（AC/DC6～270V）及老化次数（1-10000次）。

• 多工位独立控制：可同时设置合闸、分闸、储能电源的独立电压，适配不同型号断路器。

• 故障保护机制：拒合/拒分时自动报警并停止操作，避免线圈烧毁。

• 断电记忆功能：支持断点续试，防止意外中断导致数据丢失。

磨合测试操作步骤

1. 前期准备

• 环境检查：确保测试环境温度-5℃～40℃、湿度≤90%，且通风良好。

• 设备接线：

• 使用专用测试线连接断路器与测试台（分闸线绿色、合闸线红色、储能线黑色）。

• 注意：分闸与合闸控制回路需独立接线，避免公共端短路损坏设备。

• 绝缘检测：用兆欧表测量主回路绝缘电阻（≥1000MΩ）。

2. 参数配置（触摸屏操作）

1. 进入“参数设置”菜单：

• 合闸/分闸电压：按断路器额定值设置（如DC220V）。

• 储能电压：通常与分闸电压一致。

• 合闸/分闸电压输出时间：100ms（过长易损坏线圈）。

• 分合间隔时间：8秒（确保机构复位）。

• 储能时间：10-12秒（根据断路器储能电机功率调整）。

• 开关类型：选择“普通”（适用于SF6、真空断路器）或“接触器”（单线圈控制）。

• 时间设定：

• 电压设定：

• 老化次数：根据需求设置（建议初次测试500-1000次）。

3. 执行老化试验

• 模式选择：

• 带断口模式：接入断口信号线，可实时监测触头状态并触发故障报警。

• 直流输出模式：适用于需直流控制的断路器（如部分SF6开关）。

• 启动测试：

1. 点击“开始老化”，测试台按设定参数自动执行分合闸循环。

2. 观察显示屏实时数据：分闸时间偏差应≤±1ms，三相同期性≤2ms。

3. 故障处理：若触发拒合/拒分报警，立即暂停测试，检查接线或触头状态。

4. 合分闸与重合闸专项测试

• 合分测试：用于验证单次分合闸性能，需接入断口线以捕获触头动作时间曲线（合格标准：分闸时间≤50ms）。

• 重合闸测试：支持“合分”“分合”“分合分”模式，模拟电网故障恢复场景，重点检测储能机构与机械联动的协调性。

四、关键数据与合格标准

五、常见问题与解决方案

1. 拒合/拒分报警

• 原因：控制电压不足、线圈断路或机械卡涩。

• 处理：检查接线电压、测量线圈电阻（正常值5-20Ω）、润滑传动部件。

2. 分闸时间过长

• 原因：缓冲器油液不足或弹簧疲劳。

• 处理：补充液压油或更换弹簧，重新校准触头行程。

3. 触头温升异常

• 原因：接触电阻过高或散热不良。

• 处理：打磨触头表面，确保测试环境通风。

LDGK-1交直流高压开关老化测试台凭借其智能化、模块化设计，大幅提升了断路器磨合测试的效率和安全性。遵循上述操作流程，结合精准参数配置，可有效延长设备寿命，保障电力系统稳定运行。
