LD-3125绝缘电阻测试仪如何操作使用

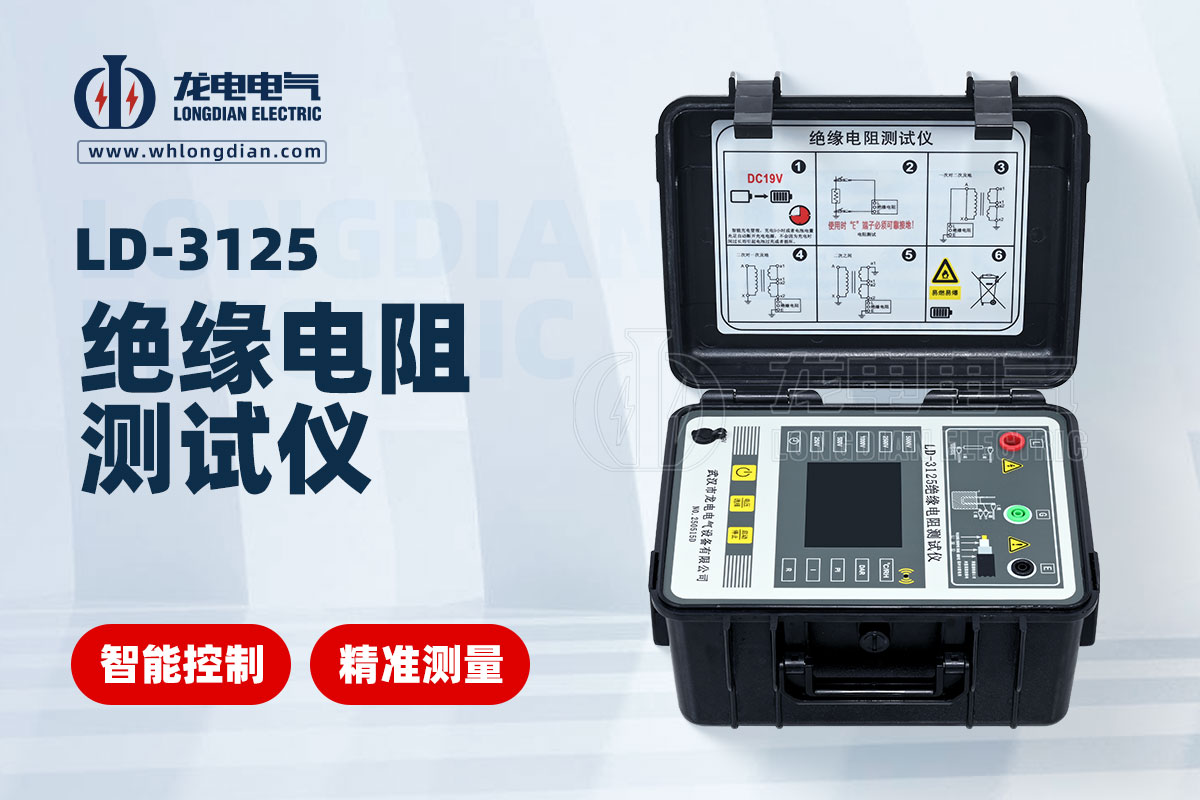

武汉龙电电气作为电力试验设备领域的专业制造商，始终致力于研发高精度、高可靠性的检测仪器。其最新推出的LD-3125绝缘电阻测试仪，专为高压变电站、发电厂等复杂环境设计，集智能自动化、双显高精度与强抗干扰能力于一体，可快速评估大型电力设备的绝缘性能。以下是LD-3125绝缘电阻测试仪的详细操作步骤与使用指南：

一、安全操作须知

1. 环境要求：禁止在易燃易爆、潮湿、高温或强腐蚀性环境中使用，确保测试现场通风干燥。

2. 人员资质：仅允许经过专业培训的合格人员操作。

3. 安全防护：测试前佩戴绝缘手套，检查测试线无破损，确认被试品已完全断电。

4. 高压警示：测试时禁止触碰测试回路，升压时蜂鸣器持续报警，需远离高压区域。

二、操作步骤详解

1. 开机与自检

• 长按“开/关”键2秒开机，仪器自动进入自检模式（液晶屏显示“正在自检”），自检通过后进入待机界面。

• 注意：自检未通过时禁止测试，需排查故障或联系售后。

2. 选择测试电压

• 按“电压/选择”键循环切换电压档位（0.25kV、0.5kV、1kV、2.5kV、5kV），根据被试品需求选择合适的电压。

3. 启动测试

• 按“启动/停止”键开始测试，仪器自动升压并显示实时绝缘电阻值、吸收比、极化指数等参数。

• 提示：测试时蜂鸣器持续报警，液晶屏与模拟指针同步显示数据，便于动态监测。

4. 测试结束与放电

• 测试完成后，按“启动/停止”键停止测试，仪器自动对容性被试品放电。

• 关键步骤：放电至液晶屏显示“0V”且“带电危险”消失后，方可拆卸测试线。对大容量被试品需手动二次放电。

5. 低阻模式（选配功能）

• 针对短路或低绝缘电阻设备，选择“低阻模式”后，仪器输出3kV电压持续2分钟，尝试性烧穿故障点。

三、充电与电池维护

1. 充电方法：关机状态下，使用专用适配器连接仪器“DC19V”接口与AC220V电源，充电完成时屏幕提示“电池已充足”。

2. 维护建议：

• 避免电池过度放电（电量<13V时立即充电）。

• 长期存放前充满电，每2个月补充电一次（充电≥8小时）。

• 充电环境温度：0℃～40℃，保持通风。

四、显示界面解读

• 液晶屏：精确显示绝缘电阻值（R15s、R1m、R10m）、吸收比、极化指数、实时电压及泄漏电流。

• 模拟指针：动态反映绝缘电阻变化趋势，辅助判断设备绝缘性能。

• 警示标识：

• “低电压”图标：需立即充电。

• “击穿报警”图标：被试品存在绝缘击穿风险。
