绝缘电阻测试仪的量程如何选择

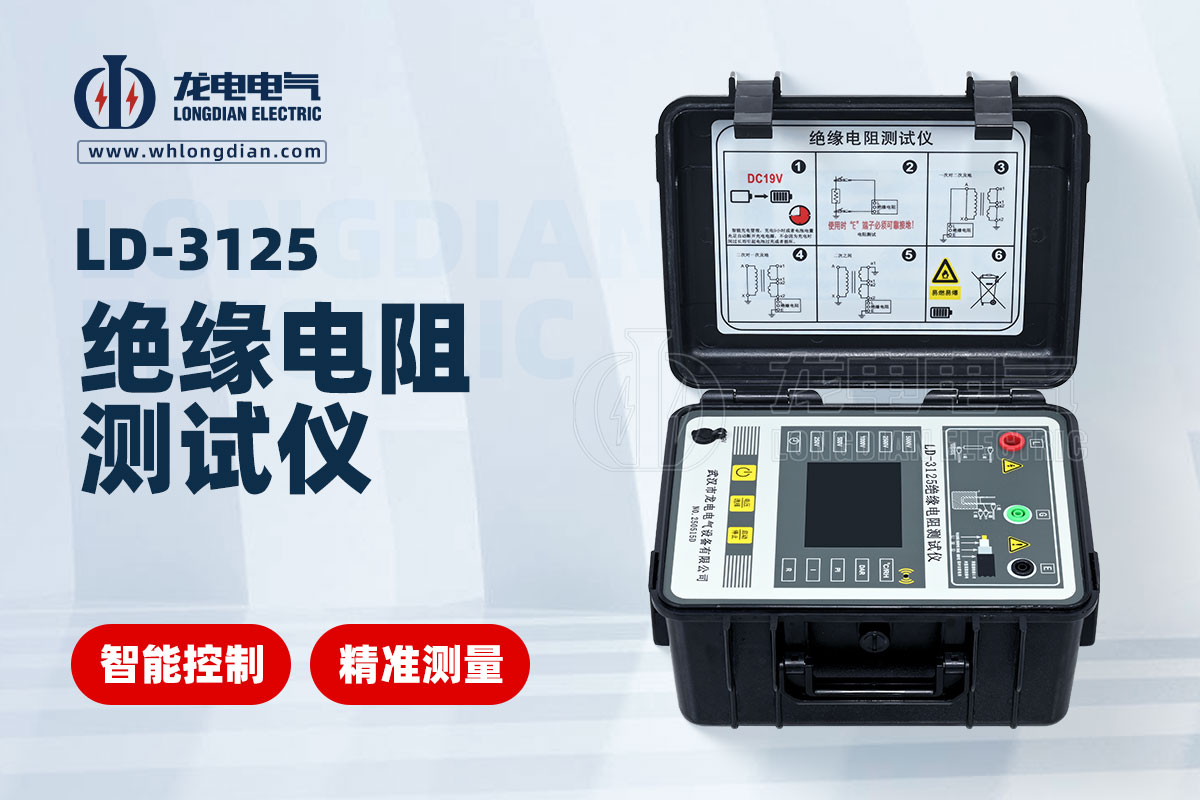

在电力试验设备领域，武汉龙电电气专注于研发和生产高品质的测试仪器，其中，绝缘电阻测试仪作为保障电气安全的关键工具，发挥着至关重要的作用。选择绝缘电阻测试仪的量程（测量范围）是一个非常重要的步骤，它直接关系到测试结果的准确性和设备的适用性。

选择合适的量程需要考虑以下几个关键因素：

1. 被测设备的绝缘电阻值范围：

• 预估绝缘电阻值： 在选择测试仪之前，尽可能预估被测设备的绝缘电阻值范围。一般来说，新的或状况良好的电气设备的绝缘电阻值会比较高，通常在兆欧（MΩ）级别以上，甚至达到吉欧（GΩ）级别。而绝缘老化、受潮或存在缺陷的设备的绝缘电阻值会降低。

• 参考标准和规范： 不同的电气设备和行业都有相应的绝缘电阻测试标准和规范，其中会规定合格的绝缘电阻值范围。选择的测试仪的量程应能覆盖这些标准要求的范围。

• 考虑测试目的： 如果只是进行绝缘状况的初步判断，一个较宽的量程可能适用。但如果需要进行精确的测量和趋势分析，则需要选择与被测绝缘电阻值范围更匹配的量程。

2. 测试电压等级：

• 绝缘电阻测试仪通常提供多个测试电压等级（例如：50V, 100V, 250V, 500V, 1000V, 2500V, 5000V 等）。

• 根据被测设备的额定电压选择合适的测试电压。 一般来说，设备的额定电压越高，测试时需要施加的电压也越高。

• 遵循测试标准： 相关的电气安全标准会规定不同电压等级的设备应采用的测试电压。选择的测试仪应能提供符合这些标准的测试电压。

• 量程与电压的匹配： 不同的测试电压下，测试仪能够提供的电阻测量范围可能会有所不同。选择时要确保在所需的测试电压下，测试仪的电阻量程能够覆盖预估的绝缘电阻值。

3. 测试精度要求：

• 不同的绝缘电阻测试仪具有不同的测量精度。

• 如果需要进行高精度的测量，例如用于产品质量控制或科研，则需要选择精度较高的测试仪。

• 测试仪的精度通常会随着测量值的变化而变化，因此要关注在预估的绝缘电阻值范围内，测试仪的精度是否满足要求。

4. 其他功能需求：

• 一些高级的绝缘电阻测试仪具有自动量程切换功能（AUTO RANGE）。这种功能可以根据被测电阻值自动选择合适的量程，方便使用，并能避免因手动选择不当而导致的错误。

• 如果需要进行极化指数（PI）或吸收比（DAR）测试，则需要选择具备这些功能的测试仪，并且其量程应适用于这些测试过程中的电阻值变化范围.

选择步骤总结：

1. 了解被测设备的额定电压和预估的绝缘电阻值范围，并查阅相关的测试标准和规范。

2. 根据被测设备的额定电压和测试标准选择合适的测试电压等级。

3. 在选定的测试电压下，确定所需的绝缘电阻测量范围，确保测试仪的量程能够覆盖预估的绝缘电阻值。

4. 根据测试精度要求选择合适的测试仪。

5. 考虑是否需要自动量程切换以及其他特殊功能（如PI/DAR测试）。

举例说明：

如果要测试一个额定电压为400V的电机绕组的绝缘电阻，根据一些常见标准，可能需要使用500V或1000V的测试电压。如果预估该电机绕组的绝缘电阻在几十兆欧到几百兆欧之间，那么选择一个在500V或1000V电压下，量程能达到几千兆欧的绝缘电阻测试仪是比较合适的。同时，如果需要进行绝缘老化评估，可以选择带有PI/DAR测试功能的型号。

通过仔细考虑以上因素，您可以选择到最适合您应用需求的绝缘电阻测试仪，确保测试结果的准确性和可靠性。
