变压器变比测试与互感器变比测试有何不同？原理、用途与测试重点全面解析

在电力设备检测领域，变比测试是一项非常重要的基础试验项目。无论是电力变压器还是电流、电压互感器，都需要通过变比测试来验证绕组匝数关系是否正确、设备运行参数是否符合设计要求。不过，很多用户在实际工作中容易将“变压器变比测试”和“互感器变比测试”混为一谈。虽然两者都属于变比测量，但由于设备结构、运行原理以及应用目的不同，其测试方法和关注重点也存在明显差异。

变压器变比测试主要针对电力变压器进行，用于检测高低压绕组之间的电压变换比例是否符合铭牌参数。变压器的变比本质上取决于绕组匝数比，其理论关系为：
U1/U2=N1/N2

其中，U₁和U₂分别为一次、二次侧电压，N₁和N₂分别为一次、二次绕组匝数。通过测量输入与输出电压比例，可以判断绕组是否存在匝间短路、接线错误、分接开关异常以及绕组变形等问题。

在实际测试中，变压器变比测试通常采用低电压交流电源施加于高压侧或低压侧，再测量另一侧输出电压，从而自动计算变比误差。由于现代电力变压器多数采用多分接结构，因此测试过程中还需要逐档检测分接位置，确保各档位变比均满足标准要求。

而互感器变比测试则主要用于检测电流互感器（CT）或电压互感器（PT）的变换比例是否准确。互感器的作用并不是输送电能，而是将高电压或大电流按比例转换为标准测量信号，供继电保护、计量以及监测系统使用。因此，互感器对变比精度要求通常更高，尤其是在计量级CT/PT中，微小误差都可能影响电能计量准确性。

对于电流互感器而言，其变比关系通常表示为：
I1/I2=N2/N1

由于CT一次侧电流较大，而二次侧通常为5A或1A标准输出，因此测试时不仅需要测量变比，还需要检测励磁特性、极性、角差以及比差等参数。而电压互感器则更加关注输出电压精度与绝缘性能。

变压器变比测试与互感器变比测试最大的区别，在于测试目的和精度要求不同。变压器变比测试主要关注设备能否正常实现电压转换，重点检查绕组连接与分接状态；而互感器变比测试则更加注重测量精度与保护性能，需要综合分析比差、角差以及饱和特性等关键参数。

此外，两者测试设备也存在明显差异。普通变压器变比测试仪主要用于快速测量变比、组别及误差参数，适用于电力变压器生产、安装与检修。而互感器测试由于项目更多，通常需要采用综合测试设备，能够完成CT/PT变比、励磁、极性、伏安特性以及误差曲线等多项测试。

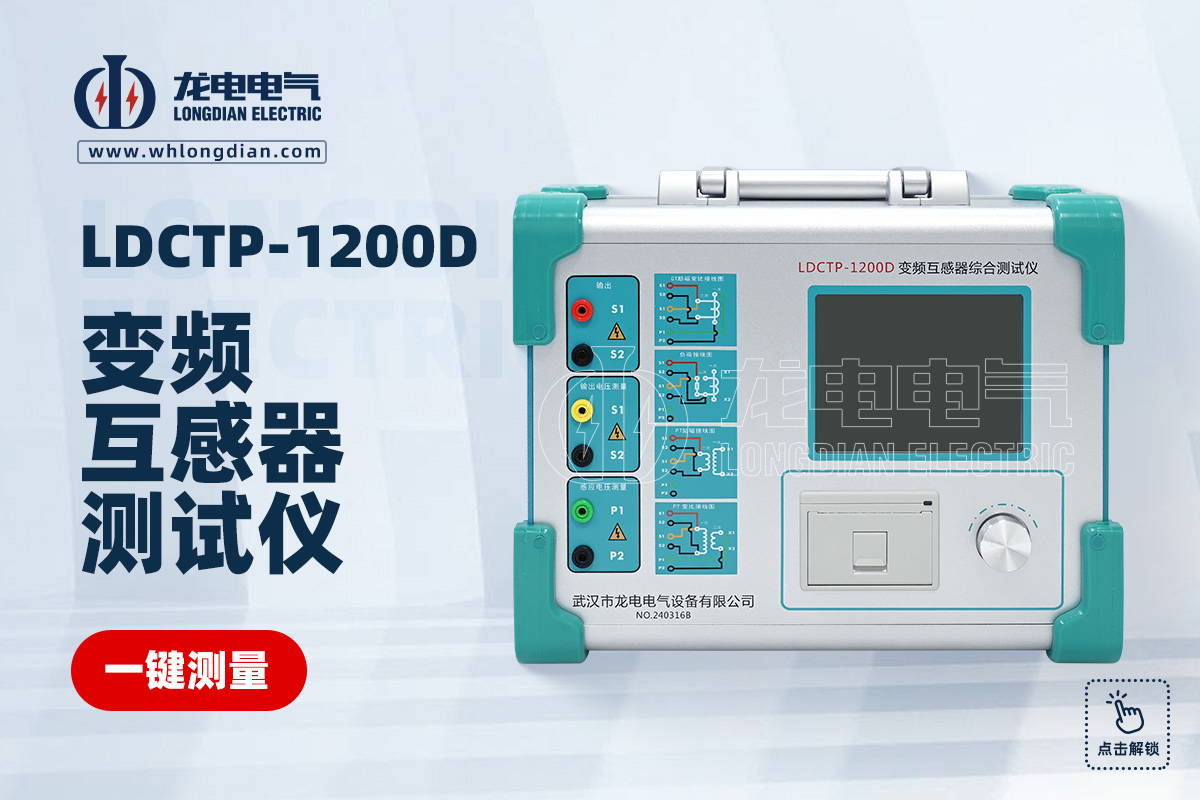

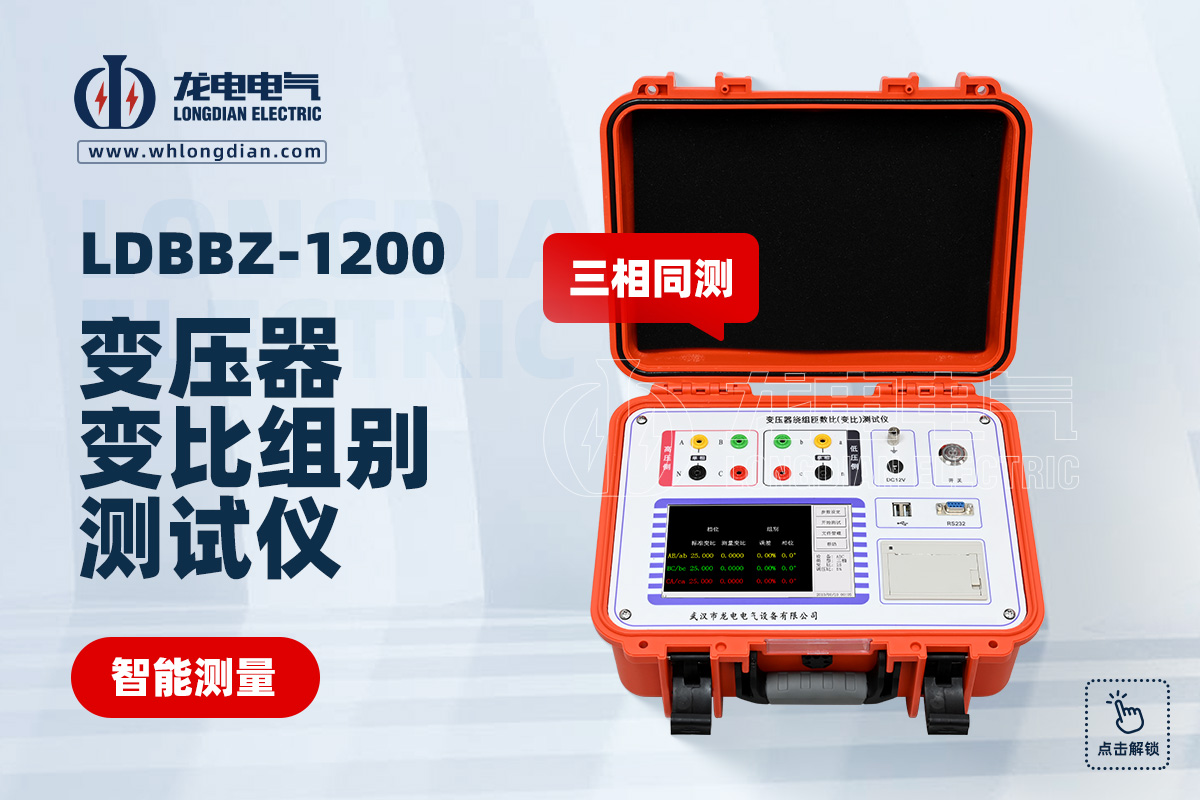

在现代智能化电力检测领域，测试设备已经逐步实现自动化与数字化。武汉市龙电电气设备有限公司生产的变压器变比测试仪，具备高精度测量、自动组别识别以及多档位快速测试功能，可广泛应用于电力变压器出厂检测与现场维护。同时，龙电电气生产的互感器综合测试仪，能够完成CT/PT全项目自动测试，包括变比、励磁特性、伏安特性、极性及误差分析等功能，广泛应用于电网检修单位、电力试验机构以及互感器生产企业。

随着智能电网和数字化变电站建设不断推进，变比测试的重要性也在不断提升。无论是变压器还是互感器，其变比准确性都直接关系到电网运行安全与计量可靠性。深入理解变压器变比测试与互感器变比测试之间的区别，不仅能够帮助用户正确选择测试设备，还能够提高现场试验效率，为电力系统稳定运行提供更加可靠的数据保障。
