电缆故障排查常说的"放炮机"到底是什么？一文搞懂它的原理和用法

电缆出问题了，抢修队赶到现场，老师傅开口就问："带放炮机了吗？"新手可能一头雾水——放炮机？听着像工地炸石头的？其实不是。这玩意儿在电缆故障排查里，是个实打实的核心装备。

放炮机，学名叫高压脉冲信号发生器，也有人叫它高压信号发生器、电缆故障定位仪。名字带个"放炮"，听着挺唬人，但它并不会真的爆炸。之所以叫这个，是因为它在给电缆"打脉冲"的时候，故障点处会产生类似"啪"的放电声，老电工听着像放炮，就这么叫开了。

那它到底干啥用的？简单说，就是给电缆"打针"，找出病灶在哪。电缆埋在地下、穿在墙里，肉眼看不见摸不着。短路了、断路了、绝缘层破了漏电了，你总不能把整条路刨开找吧？放炮机就是解决这个问题的。它往电缆里注入特定频率的高压脉冲信号，这个信号沿着电缆跑，一旦碰到故障点——比如绝缘破损、接头烧坏、导体断裂——信号就会"弹回来"，产生反射波。仪器捕捉到反射波，算一下时间差，就能告诉你：故障点在距离你多少米的地方。

原理听起来不复杂，但真到了现场，情况五花八门。有的故障电阻很低，信号反射明显；有的故障电阻特别高，信号弱得几乎测不到，这种就是高阻故障，最头疼。还有闪络故障，平时测绝缘电阻看着正常，一上高压就"闪"一下，稍纵即逝。传统单次脉冲测试，碰到这些情况，波形糊成一片，老师傅也得瞪眼看半天。

这时候，多次脉冲技术就派上大用场了。它不是打一发就完事，而是连续发射多组高压脉冲，对反射波形进行叠加采样。故障点每被"激"一次，反射信号就清晰一分，多来几次，杂波被过滤掉，真实波形就浮出水面了。高阻故障、闪络故障、长距离电缆，统统能搞定。抗干扰能力也强，变电站旁边、电磁环境复杂的工业园区，照样能测准。

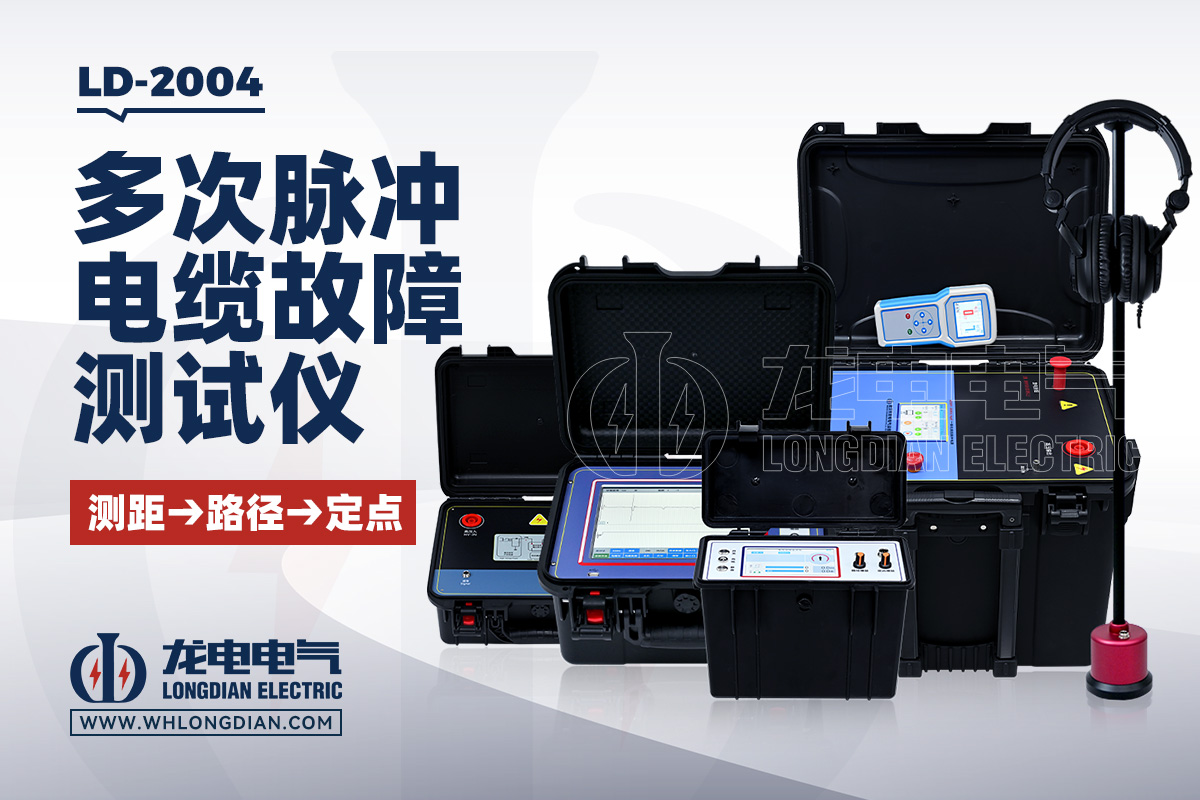

说到这，就不得不提武汉市龙电电气设备有限公司专注研发生产的LD2004多次脉冲电缆故障测试仪。这家公司做这行很多年了，源头厂家，国家电网、中国铁塔都推荐的品牌。LD2004这套设备由测距仪、脉冲发生器、一体式高压脉冲电源、数显定点仪四部分组成，一个手提箱全装下，整机才2.5kg，拎着就能上工地。

测距仪是这套设备的"大脑"，10.4寸工业级彩色触摸屏，户外强光下看得清。菜单逻辑顺，触摸屏+物理旋钮双操作，手上沾了油污或者戴手套的时候，旋钮比触屏实用多了。开机30秒就能干活，急抢修的时候不耽误事。它支持低压脉冲法、高压闪络法、多次脉冲法等多种测试方式，最短50米、最长60公里的电缆都能覆盖，基本没盲区。波速预设了交联乙烯、聚氯乙烯、油浸纸等常见电缆类型，遇到不知道的电缆也能自定义。

脉冲发生器负责往电缆里"打信号"，相当于给电缆做CT时的造影剂。它发射的脉冲信号沿着电缆传播，碰到故障点就反射回来，测距仪捕捉这些反射波，算出故障距离。多次脉冲模式下，它会连续发射多组脉冲，让故障点的反射信号层层叠加，波形越来越清晰。

一体式高压脉冲电源是整套设备的"动力心脏"。传统设备高压电源和脉冲发生器是分开的，接线麻烦、体积大。LD2004把高压脉冲电源做成了一体式，集成度高，接线少，现场 setup 快很多。它提供的高压脉冲能量足，能把高阻故障"击穿"，让原本测不到的故障点暴露出来。闪络故障、高阻接地故障，没有它根本搞不定。

数显定点仪是最后一步——精确定位的"眼睛"。粗测只能告诉你故障大概在多少米处，但电缆埋在地底下，具体哪个位置还得靠定点仪。它通过声磁同步技术，接收故障点放电产生的声波和磁场信号，数显屏直接显示距离数值，不用靠人耳听、靠经验猜。带通滤波一开，电磁干扰压下去，定位精度能达到0.1米以内。

有个同行跟我聊过，他用LD2004处理过一个老小区的10kV电缆短路，绿化施工把电缆撞了。连上设备，测距仪用低压脉冲法，输入参数，启动故障自动搜索，5分钟粗测出故障距离约0.72公里。然后一体式高压脉冲电源配合脉冲发生器，切换到多次脉冲模式确认波形。最后用数显定点仪精确定位，开挖一看，完全吻合。整个过程15分钟。搁以前用电桥法，光粗测就得折腾半天，还得挖好几处试探。

还有一次是工业园区，3.2公里电缆高阻闪络，这种故障最烦人，波形看不清。测距仪切换到高压闪络法，双游标卡位，同屏对比故障波形和好相全长开路波形，8分钟粗测完成。数显定点仪上场的时候，工业园区电磁干扰挺严重的，声磁同步加带通滤波，干扰压下去，最终定位偏差0.1米。

当然，放炮机也好，电缆故障测试仪也罢，都不是万能的。定点的时候探头移动速度不能太快，跟电缆的夹角也要注意，新手得练几次。强电磁干扰环境下，偶尔需要手动切换抗干扰模式，不能全自动搞定。高压闪络测试会产生明火，现场严禁烟火，这个必须注意。但这些属于操作层面的问题，熟悉几次就好了。

说到底，电缆故障排查是个技术活，也是个经验活。放炮机/电缆故障测试仪是工具，工具趁手了，活才干得漂亮。从传统的电桥法、声测法，到现在的多次脉冲技术，设备越来越智能，但核心逻辑没变——找到那个让信号"弹回来"的点，就是故障点。LD2004这种由测距仪、脉冲发生器、一体式高压脉冲电源、数显定点仪组成的成套设备，把粗测、精确定点、路径探测全搞定了，一个手提箱走天下，省心。如果你也在电力运维、电缆检修这行，预算有限但又想要靠谱的设备，这种国产源头厂家的产品，性价比确实高。不是进口设备用不起，而是国产实力厂家更有性价比。
