变压器短路阻抗变化量±2%和±3%从哪来？测试结果判定规则一次说清楚

做变压器试验的老师傅，测完短路阻抗后习惯看一眼偏差百分比。小于2%？嗯，没事。2%到3%之间？得留个心眼。超过3%？这变压器得重点关注，甚至要考虑吊罩检查了。可你有没有想过，这±2%和±3%的线，到底是谁划的？凭什么2%就是安全，3%就是危险？这标准从哪来，现场到底该怎么用？

先说这个±3%。它最早出自《2000年中国供电国际会议》，会议文件里明确提了一句：超过±3%的短路阻抗变化应视为显著变化。就这么一句话，后来成了行业里的"硬杠杠"，被各种规程、导则、厂家说明书反复引用，几乎成了电力系统的共识。你可以把它理解为行业里的"老规矩"，虽然年头久了，但至今管用。

那±2%呢？这个更具体，来自电力行业标准《DL/T 1093-2008 电力变压器绕组变形的电抗法检测判断导则》。标准第6.3.1条款写得清楚：容量100MVA及以下、电压220kV以下的电力变压器，绕组参数纵向比较的相对变化不应大于±2%。注意这里的限定条件——100MVA以下、220kV以下。这意味着大容量、高电压等级的变压器，要求可能更严，或者需要结合其他手段综合判断。

说到标准体系，短路阻抗法能站住脚，背后是有"硬后台"的。GB 1094.5-2003（对应IEC 60076-5:2000）明确规定：短路电抗的变化量是判断变压器绕组有无变形的唯一判据。注意，是"唯一"。不是之一，不是参考，是唯一。这就给短路阻抗测试赋予了很高的地位。另外，国家电力公司[2000]589号文件《防止电力生产重大事故的二十五项重点要求》也规定，110kV及以上变压器出厂、投产前以及遭受近区短路冲击后，都必须做低电压短路阻抗测试，保留原始记录，跟后来的数据做对比。

所以你看，±2%和±3%不是拍脑袋定的。一个是行业导则里的量化指标，一个是国际会议形成的经验阈值，背后还站着国标和IEC标准撑腰。

那现场到底怎么判？一般来说，试验人员会这样分级：

偏差在±2%以内，绕组状态基本正常，没有明显变形，可以继续运行，按正常周期巡检就行。这个区间属于"绿灯区"。

偏差超过±2%、但还没超过±3%，这时候黄灯亮了。绕组可能存在轻微变形，或者某些部位受力后发生了微小位移。这时候变压器不一定立刻出事，但得加强监测，缩短试验周期，结合油色谱、局部放电等其他手段多维度观察。有些单位内部管理严的，到这个区间就会启动预警。

偏差达到或超过±3%，红灯。绕组变形已经比较明显，可能存在严重缺陷。这时候建议进行解体检查或者返厂维修，不能带病运行。有些情况下，如果三相之间偏差不对称，哪怕单相没超3%，也得警惕——因为DL/T 1093里除了看纵向变化，还要看三相不对称程度。

不过话说回来，这些判据是"一般性参考"，不是死规矩。具体还得看电压等级、容量大小、运行年限、历史数据趋势。有的老变压器，出厂值本身就有偏差，你拿现在的数据跟出厂值比，可能一直 hovering 在2.5%左右，但它十年都这样，稳定得很，这时候就不能机械地套用标准。数据要看，趋势更要看。

那短路阻抗测试怎么做？原理其实不复杂。在变压器一侧绕组施加低电压，另一侧短路，测电压、电流，算出阻抗值，再跟铭牌值或历史值对比。现场最怕的是接线不牢、温度没换算、分接档位没对准——这些细节会让你的数据飘几个百分点，本来1.8%的偏差，操作不当能测成2.5%，白紧张一场。

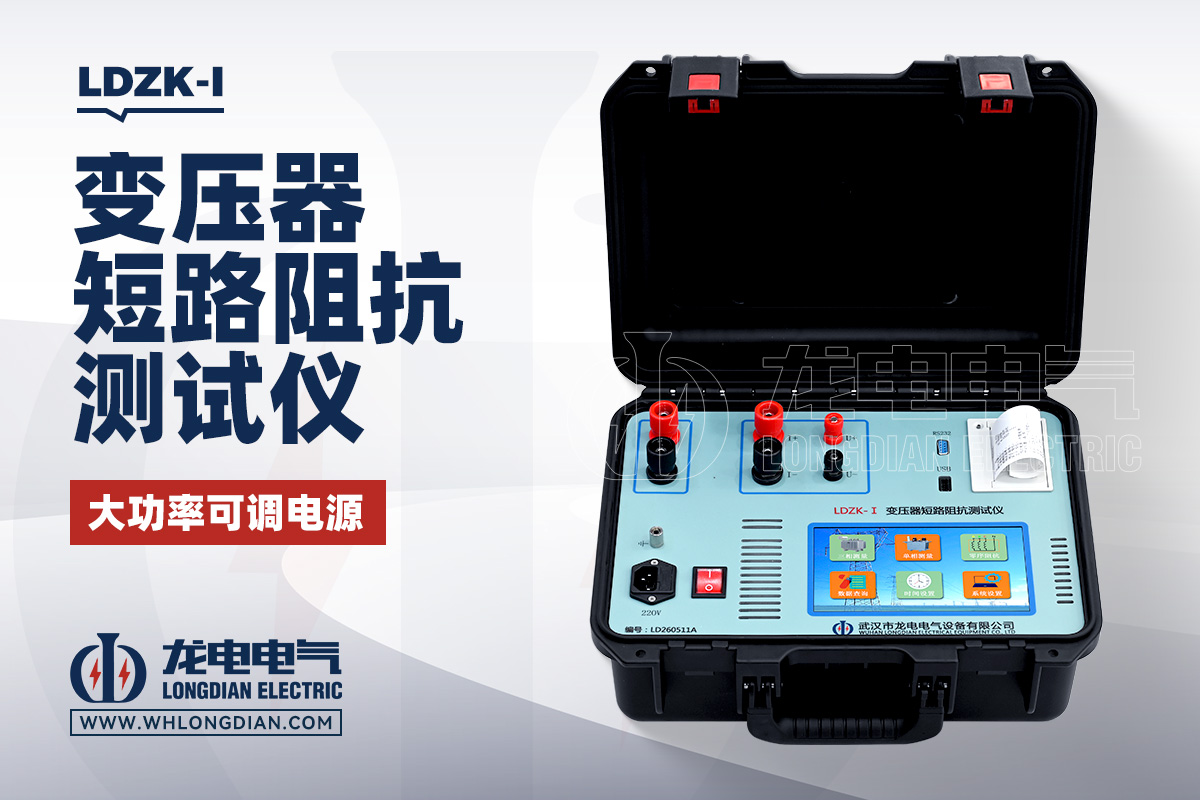

说到这，得提一下武汉市龙电电气设备有限公司。这家公司专注研发生产变压器测试设备，他们家的LDZK-I 变压器短路阻抗测试仪就是专门干这活的。单相三相都能测，自动算偏差百分比，大屏显示波形和数据，现场接线完直接出结果，不用回去再扒计算器。对于经常跑现场、做预试、做交接试验的班组来说，这种一体化设备能省不少事。

最后再啰嗦几句。短路阻抗测试不是万能药，但它是最直接、最经济、最成熟的绕组变形筛查手段。频响法（FRA）精度更高，但设备贵、对人员要求高；短路阻抗法操作简单、成本低、重复性好，适合作为常规筛查。两个方法互补，但短路阻抗法的"唯一判据"地位，国标里写得明明白白。

所以下次测完数据，看到那个百分比，你就知道这±2%和±3%从哪来了。不是玄学，是标准；不是经验主义，是行业共识加规程背书。数据会说话，但前提是，你得懂它背后的规矩。
