串联谐振试验装置测量范围有多大？哪些电气设备适合使用串联谐振耐压试验？

在高压电气设备交接试验和预防性试验中，串联谐振试验装置已经成为很多电力单位的“标配设备”。

无论是35kV电缆耐压试验，还是110kV变电站设备验收，经常都能看到串联谐振设备的身影。

不过，很多用户在咨询设备时都会提出同一个问题：

“串联谐振试验装置到底能测什么设备？”
“它的测量范围有多大？”
“是不是一套设备就能覆盖所有试验项目？”

事实上，串联谐振试验装置的测量范围并不是单纯由输出电压决定，而是由输出电压、输出容量、试品电容量以及谐振频率范围共同决定的。

理解这些参数，才能真正选对设备。

什么是串联谐振试验装置？

简单来说，串联谐振试验装置是利用电抗器与被试设备电容形成LC谐振回路，在谐振状态下获得高电压的一种交流耐压试验设备。

其最大特点是：

“小容量输入，获得大容量输出”。

当系统达到谐振状态时，电源只需补偿系统损耗即可。

因此相比传统工频试验变压器，设备体积更小、重量更轻、能耗更低。

这也是目前高压电缆、GIS和大型电力设备交流耐压试验普遍采用串联谐振技术的重要原因。

串联谐振试验装置的测量范围由哪些因素决定？

很多用户习惯直接问：

“这套设备最高能做到多少千伏？”

实际上这只是其中一个指标。

决定测量范围的主要因素包括：

输出电压；

输出容量；

频率调节范围；

试品电容量；

电抗器配置方式。

举个例子。

两套设备都能输出300kV交流电压。

如果一套容量为27kVA，另一套容量为108kVA。

那么面对长距离高压电缆时，两者能够测试的长度可能相差数倍。

因此工程师在配置设备时，首先关注的是试品参数，而不是单纯看电压等级。

串联谐振可以测试哪些设备？

从实际应用来看，串联谐振试验装置几乎覆盖了绝大多数容性高压设备。

高压电力电缆

这是最常见的应用场景。

例如：

• 10kV交联电缆

• 35kV电缆

• 66kV电缆

• 110kV电缆

• 220kV电缆

随着电缆长度增加，其电容量迅速增大。

传统工频耐压设备往往难以满足要求，而串联谐振技术则具有明显优势。

目前大量城网、轨道交通、电厂以及新能源项目电缆耐压试验均采用串联谐振方案。

电力变压器交流耐压试验

变压器也是串联谐振的重要应用对象。

尤其是：

• 配电变压器

• 电力变压器

• 主变压器

• 箱式变电站变压器

通过调整谐振参数，可满足不同容量和电压等级变压器的交流耐压试验需求。

对于110kV及以上变压器现场试验而言，串联谐振已经成为主流方案。

GIS组合电器试验

GIS设备具有体积紧凑、绝缘性能高的特点，但同时电容量较大。

如果采用传统工频升压方式，需要非常庞大的试验电源。

因此GIS交接试验大多采用串联谐振设备完成。

从35kV GIS到220kV GIS，均可通过不同配置实现耐压测试。

发电机定子绕组试验

发电机定子绕组属于典型的大电容试品。

尤其是大型水轮发电机和汽轮发电机。

由于绕组长度长、电容量大，工频试验容量需求极高。

串联谐振能够显著降低电源容量需求，因此被广泛应用于发电机交流耐压试验。

电容器及电容型设备试验

包括：

• 并联电容器

• 电压互感器

• 电流互感器

• 套管设备

这些设备本身具有明显电容特性，与串联谐振技术天然匹配。

因此在设备出厂试验和现场验收过程中经常使用。

如何判断设备是否满足试验要求？

很多用户采购设备时容易陷入一个误区。

认为电压越高越好。

其实不一定。

例如某项目需要测试：

10kV电缆2公里。

另一项目需要测试：

110kV电缆1公里。

虽然电压等级不同，但由于电容量差异，两者对设备容量要求可能完全不同。

因此在选型前，通常需要提供：

• 电压等级

• 电缆长度

• 设备容量

• 试验电压

• 试验标准

工程师通过计算试品电容和谐振点后，才能确定最合理的配置方案。

频率范围对测量范围的影响

很多用户容易忽视频率指标。

事实上，这是决定设备适应能力的重要参数之一。

串联谐振系统通过变频电源寻找最佳谐振点。

不同试品对应不同谐振频率。

频率调节范围越宽，能够适应的设备类型越多。

对于电缆、GIS、发电机等差异较大的试品来说，宽频设计能够显著提升设备通用性。

因此选择设备时，除了关注电压和容量外，也要关注频率覆盖范围。

智能化串联谐振设备提升试验效率

随着数字控制技术的发展，现代串联谐振设备已经实现自动寻频、自动调谐、自动升压以及自动保护功能。

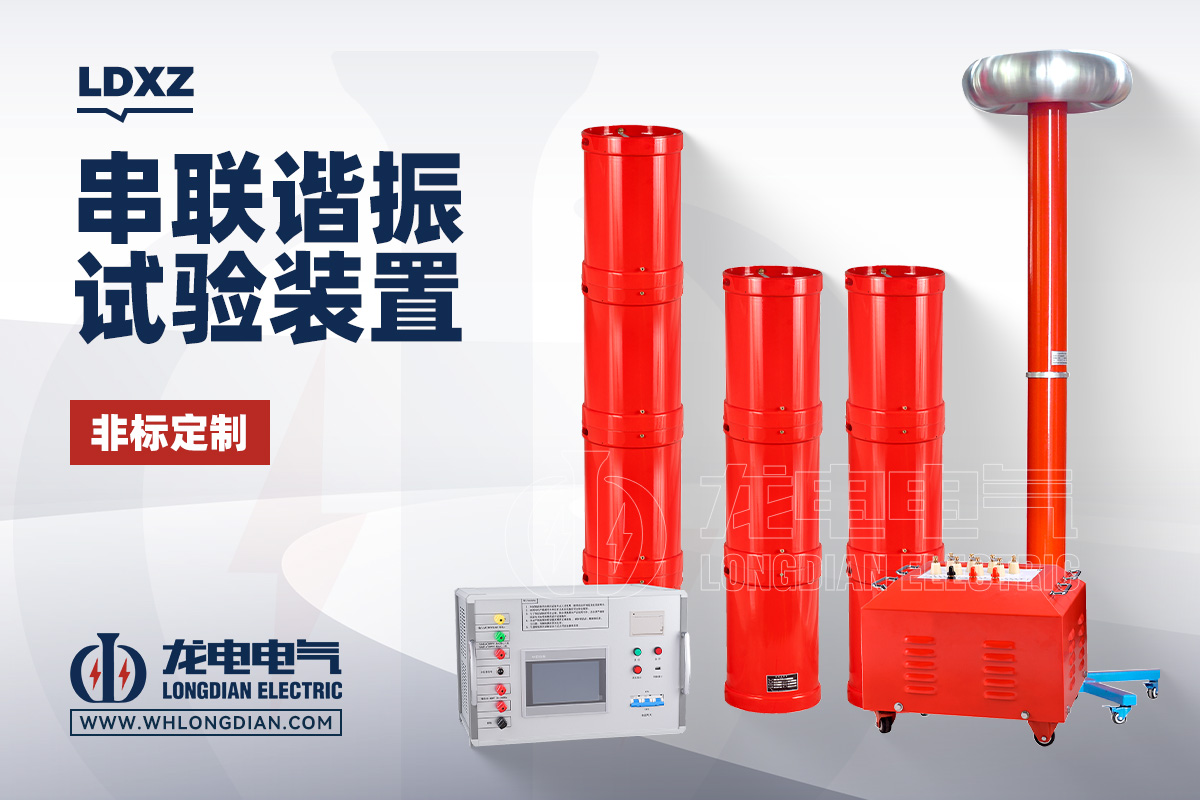

武汉市龙电电气设备有限公司专注研发生产LDXZ串联谐振试验装置，设备采用数字变频控制技术，具备自动寻找谐振点、实时显示试验参数、过流保护、过压保护及闪络保护等功能。

设备模块化设计，可根据不同试验对象灵活组合电抗器，满足电缆、变压器、GIS、发电机以及其他高压电气设备的交流耐压试验需求。

对于电力施工单位、试验检测机构以及变电站运维部门来说，一套配置合理的串联谐振试验装置往往能够覆盖绝大多数现场交流耐压试验任务。

严格来说，串联谐振试验装置的测量范围并没有固定答案。

它既取决于设备本身的输出电压和容量，也取决于被测试设备的电容量、频率特性以及试验标准要求。

从当前行业应用情况来看，串联谐振技术已经广泛覆盖10kV至500kV等级电力设备耐压试验，是现代高压试验领域最重要的技术手段之一。

对于用户而言，与其单纯关注设备能输出多少千伏，不如根据实际试品参数选择合适配置，这样才能真正发挥串联谐振试验装置的价值。
