大电流发生器输出电流与电流表读数不一致？5大原因及解决方法详解

在进行一次升流试验时，你是否遇到过这样的情况：大电流发生器已经调到500A，可外接电流表却显示480A，甚至520A，这是设备故障吗？事实上，大电流发生器输出电流与实际电流表读数不一致，并不一定意味着设备存在质量问题，更多时候与测试方法、负载情况以及仪表本身有关。了解这些影响因素，才能保证试验结果真实可靠。

大电流发生器主要用于各种开关、电流互感器、电流继电器以及母线等设备的大电流负载试验和温升试验，也可用于电流互感器变比校验及保护装置整定试验。根据LDDDL系列产品说明书，该设备具有输出电流连续可调、真有效值测量、输出波形为标准正弦波、电流稳定度高等特点，能够满足电力行业各类升流试验需求。

首先需要确认的是，实际电流表的安装位置。如果外接电流表没有串联在真正的测试回路中，而是安装在不同测量位置，两者本身测量对象就可能不同。例如导线中存在一定压降和接触电阻，电流传感器安装位置不同，都可能造成读数出现轻微偏差。

第二个常见原因是负载阻抗发生变化。大电流发生器虽然可以输出稳定的大电流，但实际测试时，被测设备的阻抗并不是固定不变的。当电流互感器、母排、断路器等设备温度升高后，其电阻会略有增加，输出电流也可能出现一定波动。因此，在长时间温升试验过程中，电流出现小范围变化属于正常现象。

第三个原因来自电流表精度等级不同。很多现场仍在使用1.5级甚至2.5级指针式电流表，而大电流发生器内部通常采用真有效值数字测量方式，精度更高。如果将不同精度等级的仪表进行对比，就可能出现几个安培甚至十几个安培的差异。对于高精度试验，应尽量选用经过计量校准的标准电流表进行测量。

另外，输出导线过长或截面积不足也是造成读数偏差的重要原因。说明书明确建议，输出铜导线应按5A/mm²进行选型，并且长度尽量控制在3米以内。如果导线过细、距离过长，就会增加线路阻抗，导致实际输出电流下降，从而造成外部电流表读数低于设定值。

还有一种容易被忽略的情况，就是操作方式不规范。正确使用大电流发生器时，应先将调压器回零，再启动设备，然后缓慢均匀旋转调压器，使电流逐渐升至目标值；试验结束后，应立即将调压器回零并停止输出。如果快速调节电压或频繁切换电流档位，都可能造成瞬间电流波动，影响读数稳定性。

除此之外，还应关注输入电源质量。如果现场电源电压波动较大，或者供电容量不足，同样可能影响大电流发生器的输出稳定性。设备说明书要求输入电压保持在额定值±10%范围内，并采用规定频率供电，同时设备必须可靠接地，以保证测试安全和测量精度。

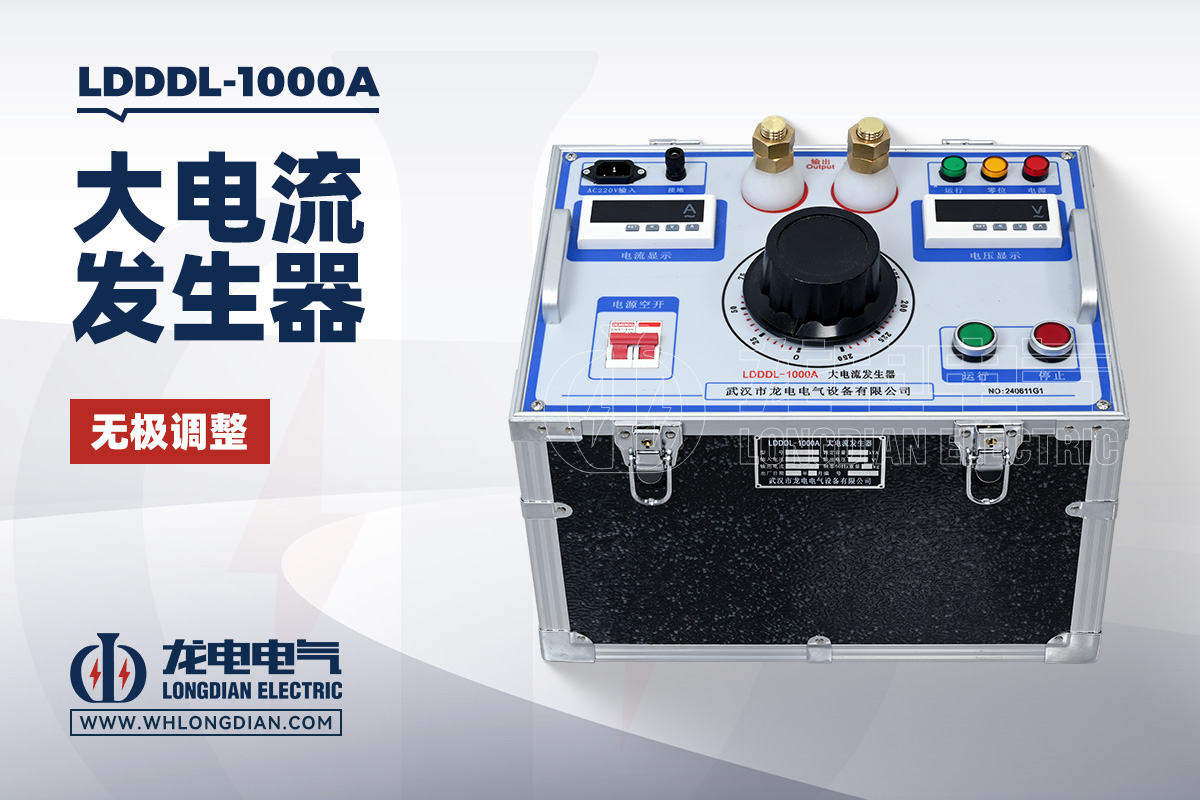

从设备本身来看，LDDDL系列大电流发生器采用调压器配合干式升流器结构，通过调节输入电压实现输出电流连续调节，具有真有效值测量、电流精度高、波形失真小、保护功能完善等特点。在正常接线和规范操作条件下，其输出数据具有较高的稳定性和重复性。

如果现场发现大电流发生器输出电流与实际电流表读数长期偏差较大，例如超过仪表允许误差范围，应重点检查测试回路接触是否牢固、输出导线是否符合规格、测量仪表是否经过校准，以及被测设备是否存在异常负载。逐项排查后，大多数问题都能够快速定位并解决，而无需盲目怀疑设备本身出现故障。

作为电力试验设备专业制造企业，武汉市龙电电气设备有限公司长期研发生产大电流发生器，产品覆盖500A、1000A、2000A、3000A至20000A等多种规格，可满足电流互感器校验、断路器检测、母线温升试验、电流继电器整定等多种应用场景。设备采用真有效值测量、连续平滑调流设计，输出稳定、操作便捷，可为电力、工矿企业及设备制造单位提供可靠的大电流试验解决方案。
