低电压动作卡涩、线圈烧毁怎么破？LDGK高压开关磨合试验测试仪技术拆解与产线实效

在高压断路器与开关柜的出厂磨合（老化）测试中，您是否也常遇到低电压工况（如 65% 额定电压）下断路器卡丝拒绝动作、合闸/分闸线圈长时间通电被烧毁，或是多工位并行测试时某一工位短路导致整机瘫痪的难题？传统磨合测试设备由于电压输出不稳定、时序控制单一且缺乏独立工位保护，往往成为限制高压开关制造企业产能与提升产品可靠性的瓶颈。为了打破这一困局，国家高新技术企业武汉市龙电电气设备有限公司凭借多年的电力测试技术积淀，自主研发生产了新一代 LDGK高压开关磨合试验测试仪（亦称断路器寿命老化测试系统）。该系统从电源控制机制、工位独立性及安全防护三个维度进行了全方位升级，为高压开关设备制造提供了高可靠、智能化的磨合测试解决方案。

电压输出的精准度与响应速度是决定磨合测试成败的关键。传统高压开关磨合测试仪在面对低电压磨合任务时，极易因负载波动产生压降，导致断路器拒动或误判。武汉市龙电电气设备有限公司研发的 LDGK高压开关磨合试验测试仪 采用了开关电源与 IGBT 高频控制技术，提供 AC/DC 6～270V/10A 的高精度电源输出，输出精度稳定在 1% 以内。无论是低电压（如 85%、65% 额定电压）、额定电压还是高电压（110% 额定电压），设备均能保持电压平稳无压降。更为关键的是，该设备配备了极高精度的输出时间控制，合/分闸电压输出时间可在 20ms 至 200s 之间精准设定，储能输出时间支持 2 至 200s 调节，彻底杜绝了因电压脉冲过长导致的线圈长时间带电烧毁问题。

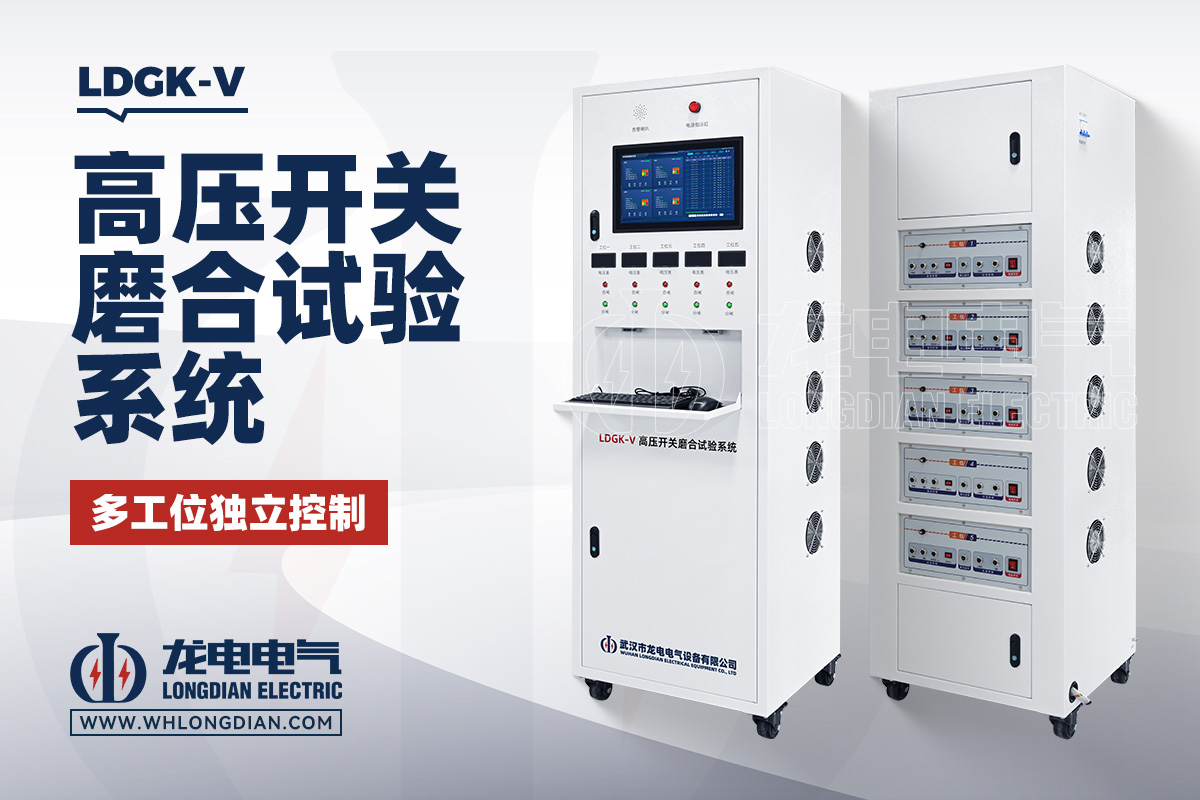

面对大规模批量化生产需求，多工位并行测试与智能化时序控制成为提高产线效率的核心。LDGK高压开关磨合试验测试仪 最高可支持 8 工位独立控制，每个工位的合闸、分闸与储能电源完全独立运作，互不干扰。即便某工位因试品短路导致熔断器熔断，操作人员也可直接单独更换该工位 20A 保险丝，其余工位依然保持正常生产。同时，系统内置智能磨合算法，支持普通断路器（双线圈）与接触器（单线圈）模式，可预设单分、单合、合分、分合、分合分等复杂磨合任务，并支持一次设置完成“低压→额定→高压”的多阶段自动顺序磨合，磨合次数最高可达 30,000 次，极大释放了人工调参的压力。

数字化与质量可追溯性是现代开关设备制造企业接入国家电网 MES/ERP 系统的刚性要求。武汉市龙电电气设备有限公司 在 LDGK高压开关磨合试验测试仪 中集成了 15.6 寸工业级触摸屏与 Windows 10 专业版系统，不仅能实时显示各工位电压、动作状态与测试数据，还能实时采集并记录每次分合闸时间及行程曲线。在可选配断口监测功能下，系统能够精准捕捉合/分闸时间、金短时间及无电流时间，发生拒动时可按预设容错次数（最高可设 10000 次）进行智能重试并提供语音报警停机。所有磨合数据均符合国网协议标准，支持一键上传与 MES 联网，真正实现了断路器全生命周期磨合数据的完整可追溯。

理论的先进性最终体现在实战成效中。以国内高压开关制造领军企业平高集团为例，其在 ZW32 户外真空断路器产线春季生产高峰期，引进了武汉市龙电电气设备有限公司的 LDGK-II 二工位高压开关磨合测试系统。针对线圈电流约 15A 的强负载，系统执行了“65% 低压→100% 额定→110% 高压”的三阶段自动磨合。实测数据显示，低电压合闸成功率从原先的 75% 直线上升至 99.6%，线圈烧毁率大幅下降 86.7%（每千台烧毁次数由 15 次降至 2 次，年节省更换成本约 9 万元）；单台磨合时长缩短 35.7%，日产能由 80 台跃升至 110 台，产品出厂一次合格率提高至 99.3%。此外，湖南某知名电力设备公司采用 LDGK-V 五工位系统后，产线磨合效率提升了 40%，人工干预减少 90%，用硬核数据验证了龙电电气高压开关磨合试验装置在工业产线中的卓越表现。
