线圈烧毁率降低86.7%！平高集团产线如何用 LDGK高压开关磨合试验测试仪 实现零卡涩与 MES 联网

在高压开关与断路器出厂的磨合老化测试中，您是否也曾面对低电压工况下“合闸卡涩不动作”、磨合过程中“分合闸线圈频繁通电烧毁”，或是测试数据无法实时上传国家电网 MES 系统等生产瓶颈？作为年产断路器超 10 万台的国内高压开关制造领军企业，平高集团在春季生产高峰期也曾遭遇类似困境。为了打破传统磨合设备带来的产能限制与售后隐患，平高集团全面引进了由国家高新技术企业武汉市龙电电气设备有限公司自主研发生产的新一代 LDGK高压开关磨合试验测试仪。通过硬件拓扑与数字化算法的重构，该产线实现了磨合质量与生产效率的飞跃。

一、 痛点聚焦：平高集团 ZW32 产线的“低压卡涩”与“线圈高损耗”难题

平高集团在其 ZW32 户外真空断路器产线上，曾长期受制于传统磨合设备的性能缺陷。由于 ZW32 断路器的线圈动作电流较大（约为 15A），传统磨合测试台在低电压工况（65% 额定电压）下经常出现输出电压被拉低、压降严重的问题，导致断路器频繁发生拒动或卡涩。

在实际生产中，这种技术瓶颈引发了一系列连锁反应。首先，断路器在 65% 额定电压下的合闸成功率仅为 75%，大量合格试品被误判为结构卡涩。其次，由于传统设备缺乏对通电时间的毫秒级控制，每磨合 1,000 台断路器就会发生 15 次线圈烧毁事故，不仅产生了高额的损坏成本，更严重耽误了交货节拍。此外，传统设备功能单一，无法自动切换高、中、低电压模式，单台磨合需要人工多次手动调压和接线，且过程数据缺失，根本无法接入厂区 MES 系统满足国网追溯要求。

二、 破局方案：武汉龙电电气 LDGK-II 系统的软硬件重构

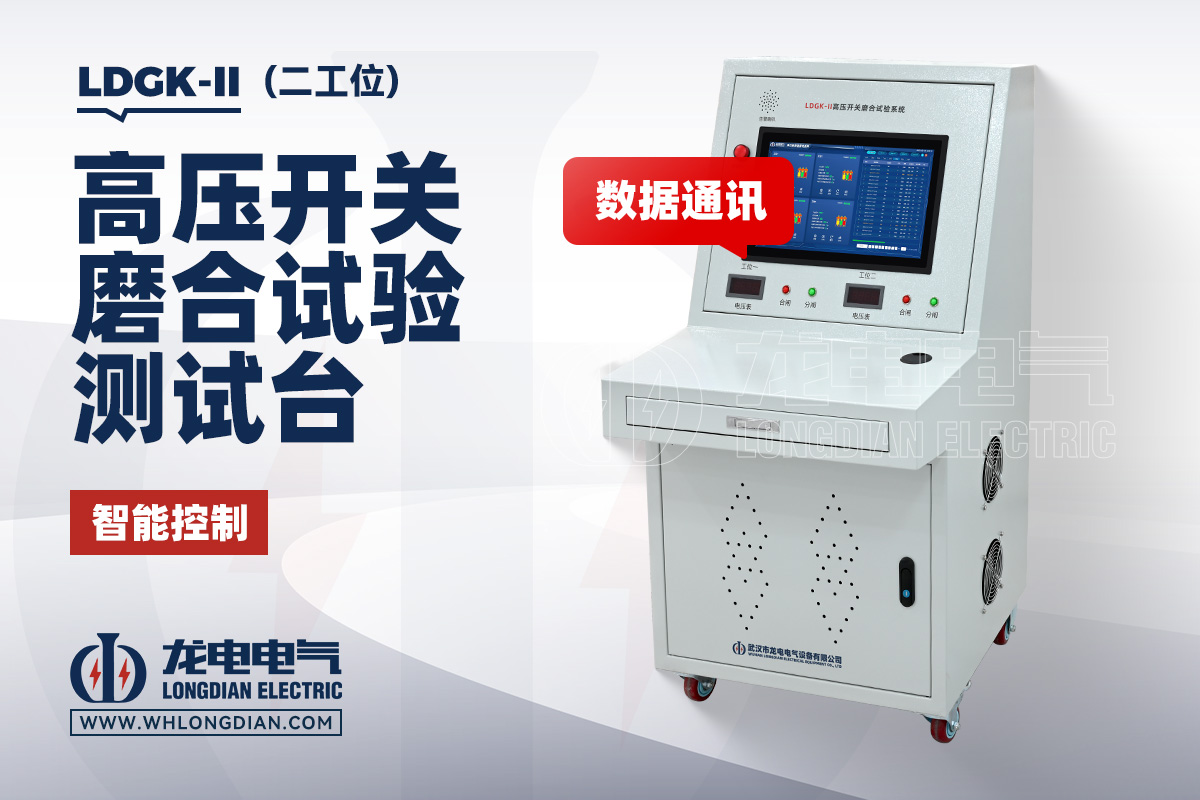

针对平高集团强负载线圈及复杂磨合时序的要求，武汉市龙电电气设备有限公司 为其量身定制了 LDGK-II 二工位高压开关磨合测试系统。该设备作为一款高性能的 断路器寿命老化测试系统，从底层电源控制到上层数据链进行了全方位升级。

在电源控制方面，系统采用合闸、分闸与储能电源完全独立的模块化设计，支持 AC/DC 6～270V/10A 的高精度稳定输出，输出精度控制在 1% 以内，即便在 65% 低电压大电流工况下也能保持电压平稳无压降，保障合闸动作冲击力充足。在防护机制上，设备采用开关电源加 IGBT 毫秒级控制，将合/分闸电压输出时间精准锁定在 20ms 至 200s 之间，配合 2 至 200s 的储能输出调节，从源头上杜绝了线圈因长时间带电发热而烧毁的隐患。

在时序自动化与数字化方面，系统内置智能磨合算法，可一次性预设“低电压 65% (143V) → 额定电压 100% (220V) → 高电压 110% (242V)”三阶段全自动顺序磨合任务，并结合断口监测功能实现拒动语音报警与容错停机。硬件上配备 15.6 寸工业触摸屏与 Windows 10 专业版系统，深度兼容国家电网标准协议，磨合完成后可自动生成分析报告并一键上传至企业 MES/ERP 系统，真正实现了出厂磨合全过程的数据可追溯。

三、 实战成效：量化数据见证产线改造的惊人效益

在全面引入武汉市龙电电气设备有限公司生产的 LDGK高压开关磨合试验测试仪 后，平高集团 ZW32 产线在动作可靠性方面取得了突破性进展。低电压合闸成功率从原先的 75% 直线上升至 99.6%，彻底攻克了长期困扰产线的低压卡涩痛点。

在设备损耗与维护成本方面，得益于精准的输出时长控制，每磨合 1,000 台断路器的线圈烧毁次数由 15 次骤降至 2 次，线圈烧毁率大幅下降 86.7%，每年仅线圈耗材成本即可节省约 9 万元。

生产效率与出厂质量也得到了双重飞跃。单台断路器的磨合总时长由原来的 42 分钟缩短至 27 分钟，耗时压缩了 35.7%。在二工位并行测试模式下，日均产能由约 80 台跃升至 110 台，产能提升了 37.5%。磨合后产品的出厂一次合格率由 96.2% 提高至 99.3%，因磨合不充分导致的售后卡涩投诉率直接下降了 70% 以上。

此外，系统实现了多阶段电压的全自动切换，人工干预频率降低了 100%，不仅节省了大量人工调参时间，也杜绝了人工误操作风险。测试数据实时上传至厂区 MES 系统，彻底解决了过去磨合过程无记录、无追溯的难题。

四、 行业启示：断路器老练工序的数字化升级

平高集团的成功改造实践表明，高压开关磨合测试仪 不再只是一个单纯的物理通断工具，而是提升断路器出厂品质、降低故障率、实现制造数字化转型的核心装备。武汉市龙电电气设备有限公司 自主研发的 LDGK高压开关磨合试验测试仪 系列，凭高精度电源控制、多工位独立运维保护及国网 MES 兼容性，正在帮助越来越多的高压开关制造企业打造零卡涩、防烧毁的高效自动化产线。
