模拟断路器测试仪应用场景有哪些？一次看懂继电保护试验中的核心作用

为什么很多变电站做继电保护整组试验时，并不直接操作真实断路器，而是选择模拟断路器测试仪？它除了替代断路器动作之外，还能完成哪些试验任务？对于刚接触继电保护调试的技术人员来说，了解模拟断路器测试仪应用场景，能够更好地理解它在电力系统中的重要作用。

模拟断路器测试仪是一种用于模拟真实断路器跳闸、合闸动作及辅助接点变化的专业试验设备，主要服务于继电保护整组试验和自动化系统调试。相比直接驱动现场断路器，它能够减少设备机械动作次数，提高试验效率，同时降低设备磨损和运行风险，因此已成为电力调试现场的重要测试设备。

最常见的模拟断路器测试仪应用场景就是继电保护整组试验。在整组试验过程中，保护装置不仅要检测故障、发出跳闸命令，还需要接收断路器位置反馈、判断重合闸是否成功、验证失灵保护是否启动。此时，模拟断路器测试仪可以按照设定的跳闸时间、合闸时间输出辅助接点状态，完整模拟真实断路器动作过程，使保护逻辑得到全面验证，而无需频繁操作现场高压断路器。

第二个典型应用场景是新建变电站或扩建工程调试。很多工程在设备安装初期，真实断路器尚未完成安装调试，或者直流控制电源还没有正式投入运行。如果等待全部设备安装完成再进行保护调试，会影响整个工程进度。此时，模拟断路器测试仪可以作为真实断路器的替代设备，提前完成继电保护、自动装置以及控制回路的联调工作，大幅缩短工程投运周期。

在电网检修和设备改造过程中，模拟断路器测试仪应用场景同样十分广泛。当保护装置升级、后台监控改造或控制回路检修时，往往需要多次验证保护出口、重合闸逻辑以及断路器辅助接点状态。如果直接操作真实断路器，不仅增加机械磨损，还可能影响设备寿命。使用模拟断路器测试仪，可以反复开展试验，不受动作次数限制，大大提高调试效率。

自动装置功能验证也是模拟断路器测试仪的重要应用领域。例如备自投装置、低周减载、失灵保护、重合闸、母联切换等自动控制系统，都需要断路器位置反馈作为逻辑判断依据。模拟断路器测试仪能够模拟不同的分合闸状态及辅助触点变化，使自动装置按照真实运行工况执行完整动作流程，从而验证控制逻辑是否正确。

对于继电保护生产厂家而言，模拟断路器测试仪也是产品研发和出厂测试的重要设备。在保护装置出厂前，需要反复验证各种保护功能是否正常，包括出口动作、重合闸逻辑、开入开出接口以及通信联动等内容。利用模拟断路器测试仪可以快速构建完整试验平台，提高研发效率和产品一致性，同时减少真实断路器维护成本。

高校、电力培训机构及科研单位也是模拟断路器测试仪的重要用户。传统教学往往难以让学员观察真实断路器动作全过程，而通过模拟断路器测试仪，教师可以设置不同的跳闸时间、合闸时间、辅助接点状态以及故障工况，让学员直观理解继电保护动作逻辑，提高实验教学效果，同时保证实训过程更加安全。

近年来，随着智能变电站建设不断推进，越来越多数字化保护装置需要开展联调测试。模拟断路器测试仪应用场景也不断扩展，不仅能够配合继电保护测试仪完成整组试验，还可以与自动化系统、后台监控系统、综合自动化平台共同组成完整的调试环境，为智能电网建设提供可靠的测试保障。

需要注意的是，模拟断路器测试仪虽然能够模拟真实断路器的跳闸、合闸及辅助接点变化，但它并不能代替高压开关机械特性测试仪。机械特性测试主要检测断路器的动作时间、行程、速度、同期性等机械性能，而模拟断路器测试仪主要验证保护逻辑、控制回路和自动装置之间的协同关系，两者承担着不同的测试任务，应根据实际需求合理选择。

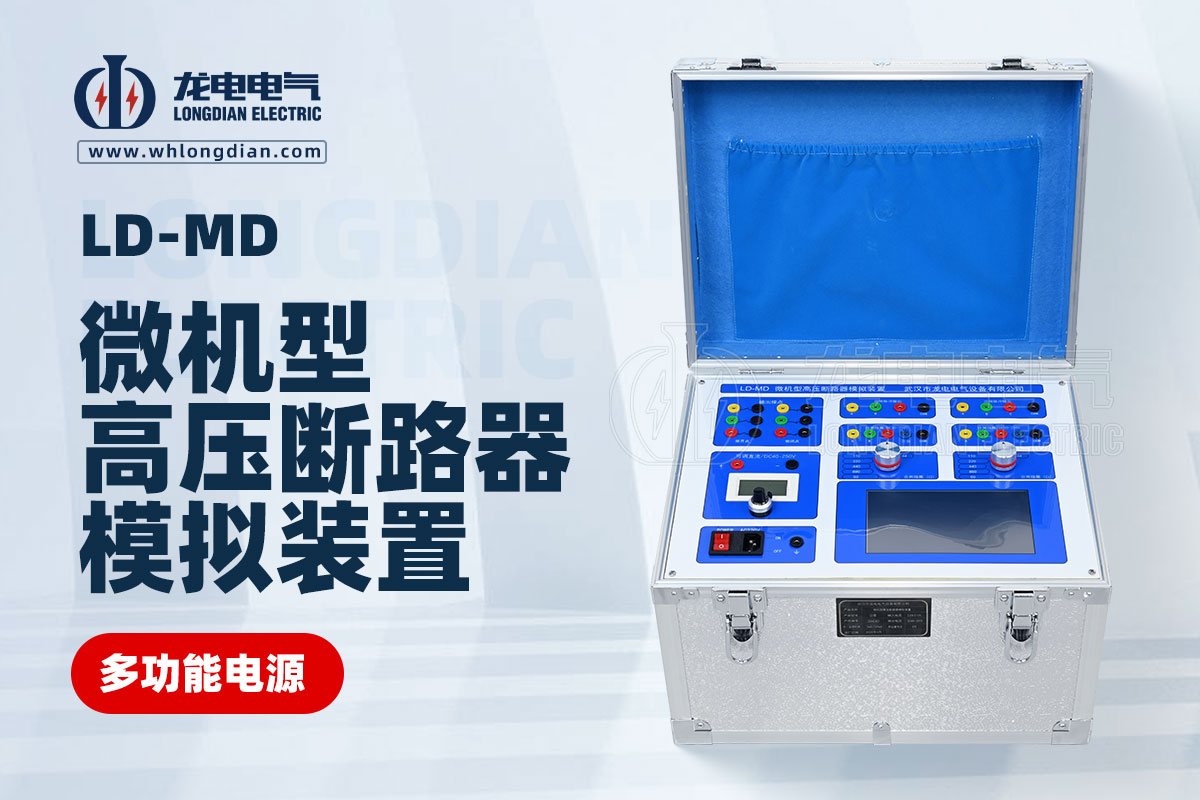

作为国内电力试验设备专业制造商，武汉市龙电电气设备有限公司长期专注于模拟断路器测试仪的研发与生产，产品广泛应用于国家电网、南方电网、电力设计院、电力施工单位、设备制造企业及科研院校。设备支持三相独立控制、跳合闸时间可调、辅助接点输出、线圈阻值模拟及可调直流电源等多项功能，可满足继电保护整组试验、新建变电站调试、自动装置测试及科研教学等多种模拟断路器测试仪应用场景需求，为电力调试工作提供稳定、高效的技术支持。
