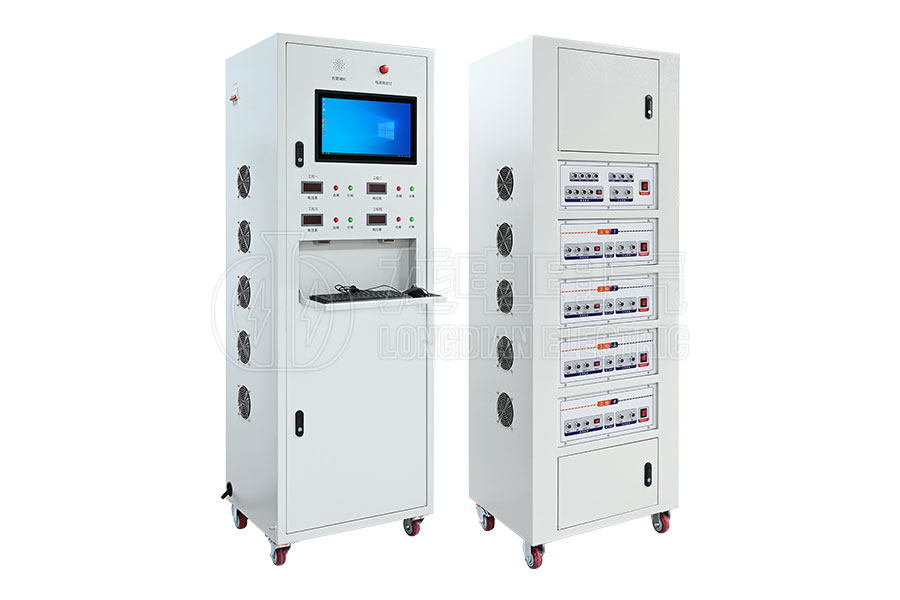

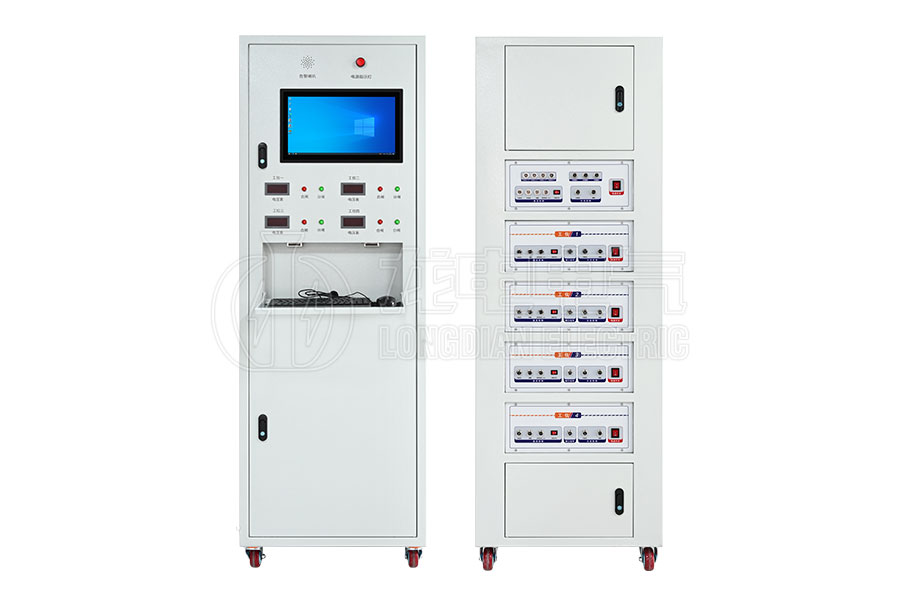

GKC-HAJ-MH交直流高压开关特性及磨合装置测试系统

GKC-HAJ-MH交直流高压开关特性及磨合装置测试系统是一款专业化的高压电气设备测试平台，专为断路器、接触器等开关设备的机械特性分析与磨合试验设计。系统集高精度测量、智能控制、多工位协同于一体，广泛应用于电力设备生产厂家、第三方检测机构及电网运维单位，助力提升设备可靠性及运维效率。

高压开关磨合装置针对断路器（高压开关）、接触器（只有合闸线圈）的磨合测试而设计。采用了新研发的开关电源，重量轻，进口大功率IGBT控制，高低电压转换响应快，电压输出精准，工作效率得到极大提高。克服了以往使用时间继电器进行磨合，控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了高压开关的完好性，克服了使用工频调压器笨重，不同电压输出时调压慢，电压误差大，在低电压时功率不足无法合分的问题。

• 智能高效控制

• 搭载工业级计算机与15寸触摸屏，采用Windows10操作系统，支持中英文输入，界面直观，操作便捷。

• 内置交直流可调电源（AC/DC 6～270V），输出电流高达20A，满足高低电压试验需求，可精准整定分合闸动作电压，支持手动/自动模式切换。

• 全面精准测试

• 一次动作即可获取12路断口数据，包括分合闸时间、不同期性、弹跳参数、行程、速度（刚合/分速度、最大速度、指定段平均速度）及线圈电流/电阻等，精度达±0.05%。

• 支持直线、旋转、加速度传感器灵活安装，适配各类断路器（SF6、真空、油开关等），可单传感器推算多路数据，提升测试效率。

• 多模式磨合功能

• 支持单分、单合、合分、分合分等磨合模式，适配普通断路器与接触器（单线圈）。

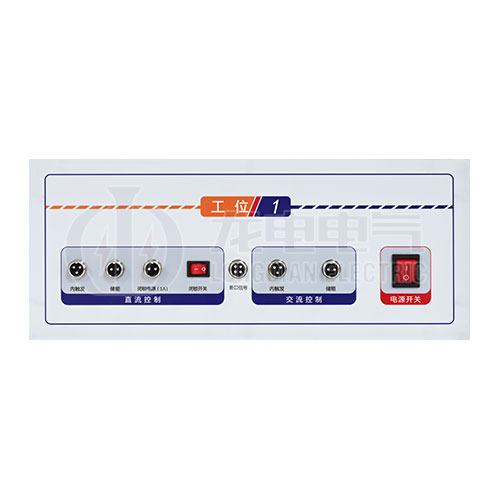

• 独立6工位交直流电源设计，各工位电压、时长可独立调控（如合闸85%、分闸65%电压），支持交流/直流混合输出，互不干扰。

• 具备断口实时监测与故障保护功能，遇拒分/拒合时自动报警停机，支持断电续试或清零重启，有效保护设备与线圈。

• 智能保护与可靠性

• 分合闸间隔、储能时间可设范围广（1-999秒/20-1000毫秒），精准控制避免线圈过热损坏。

• 内置过流保护与保险机制，短路时自动切断输出，支持单工位维护不影响整体运行。

• 专业扩展与兼容性

• 适配国内外全型号高压开关，支持带/不带断口磨合，满足多样化试验场景。

• 数据自动生成Word报告与统计图表，支持历史记录分析与导出，助力高效决策。
