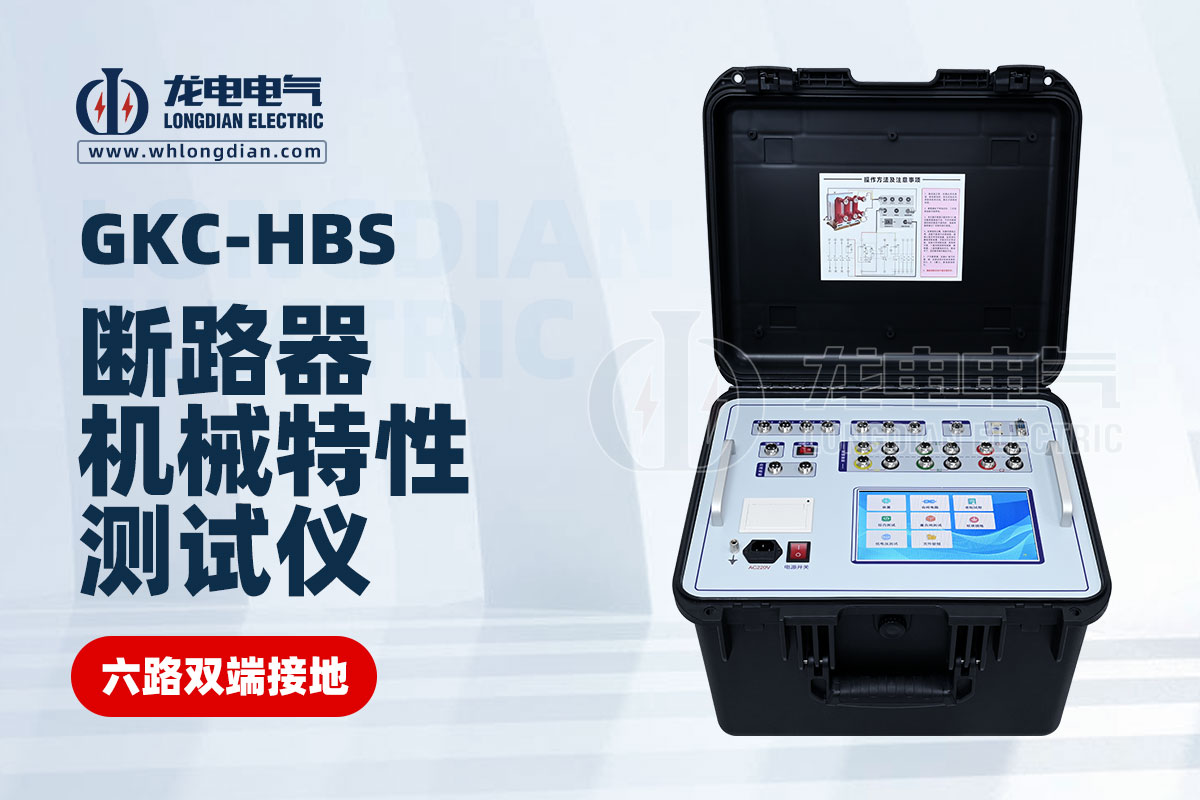

断路器机械特性测试仪：毫秒级捕捉 “分合密码”

断路器机械特性测试仪是电力系统中诊断断路器健康状态的核心工具，能精准捕捉断路器操作过程中的关键参数，提前预警机械故障。以下是其核心功能及应用场景的详细解析：

基础功能：全方位捕捉机械动作参数

1. 时间参数测试

• 分合闸时间：测量断路器从接到分 / 合闸指令到触头完全分离 / 闭合的时间（如分闸时间需≤60ms for 快速断路器），判断动作响应速度是否达标。

• 同期性测试：检测三相触头动作时间差（要求≤5ms），避免因三相不同步导致的相间短路风险。

• 触头接触 / 分离时间：记录主触头、辅助触头的动作时序，排查联动机构卡顿或磨损问题。

2. 速度与行程测试

• 刚合 / 刚分速度：合闸瞬间触头碰撞速度（影响接触可靠性）、分闸初始速度（决定灭弧能力），异常值可能预示弹簧疲劳或传动卡涩。

• 平均速度曲线：绘制触头运动的 “时间 - 行程 - 速度” 三维曲线，直观显示运动过程是否平稳，是否存在速度突变（如齿轮磨损、润滑不足）。

• 超行程 / 开距测量：合闸后触头的压缩量（超行程）和分闸时的触头间距（开距），确保电气接触压力和绝缘距离符合标准。

3. 触头弹跳检测

• 弹跳次数 / 时间：合闸时触头因机械振动产生的短暂分离现象（允许≤3 次，持续时间≤2ms），超标会导致触头烧蚀、接触电阻增大。

扩展功能：深挖潜在故障隐患

1. 操作机构特性分析

• 线圈电流波形：监测分 / 合闸线圈的电流变化曲线，判断线圈是否老化、铁芯是否卡滞（如电流峰值异常或持续时间过长）。

• 操作电压适应性：测试不同电压下（如额定电压的 80%~110%）的动作特性，验证断路器在电压波动时的可靠性（防拒动 / 误动）。

2. 振动与噪声监测（智能型）

• 振动信号采集：通过加速度传感器捕捉操作时的振动波形，AI 算法识别异常振动模式（如轴承损坏、螺栓松动），比传统人工听诊更精准。

• 噪声频谱分析：结合麦克风阵列，区分正常操作噪声与异常摩擦、碰撞声，辅助定位机械部件缺陷。

3. 数据对比与趋势分析

• 历史数据比对：存储历次测试数据，自动生成趋势曲线（如分闸时间逐年增长），预判部件老化趋势（如弹簧弹性衰减）。

• 标准阈值预警：内置 IEC、GB 等行业标准，实时标注超标参数（如弹跳时间＞2ms 时红色报警），减少人工判读误差。

智能与便捷特性：提升测试效率

1. 多维度测试能力

• 兼容多种断路器类型：支持 SF6、真空、少油等不同灭弧介质的断路器，适配柱上开关、GIS 组合电器等不同安装场景。

• 自动化测试模式：一键启动 “全项目测试”，自动完成分合闸操作、参数采集、报告生成，单台设备测试耗时从传统 2 小时压缩至 15 分钟。

2. 数字化交互体验

• 触屏操作与图形化界面：彩色液晶屏实时显示动态曲线（如触头运动轨迹），支持手势缩放、参数标注，降低操作门槛。

• 无线传输与云端管理：通过蓝牙 / Wi-Fi 将数据同步至 PC 或手机 APP，支持远程在线分析（如运维人员异地审核测试报告）。

3. 安全辅助功能

• 防误操作保护：测试前自动检测接线是否正确，合闸状态下禁止分闸测试（避免带负荷分断），保障人员与设备安全。

• 电源适配方案：支持 AC220V/DC110V 双电源输入，内置锂电池续航 8 小时，满足户外无电源场景使用。

典型应用场景

• 新设备验收：出厂前全参数测试，确保断路器机械性能达标（如某变电站新购 10kV 真空断路器，通过测试仪发现三相同期性偏差 7ms，退回厂家整改）。

• 定期预防性试验：结合 “状态检修” 策略，每 1~3 年测试一次，提前发现触头磨损（如某电厂断路器弹跳次数从 1 次 / 3 年增至 5 次 / 年，及时更换触头组件）。

• 故障后诊断：跳闸事故后快速定位机械故障（如某线路短路跳闸后，测试仪显示分闸时间 150ms 超标，排查发现分闸弹簧断裂）。

总结：小设备，大作用

断路器机械特性测试仪不仅是 “数据采集器”，更是电力系统的 “机械健康检测仪”。通过精准捕捉分合闸过程的毫秒级细节，它让断路器的 “亚健康状态” 无所遁形，为预防性维护提供科学依据，从源头降低拒动、误动等恶性事故风险，守护电力系统的可靠运行。

一句话概括：测时间、测速度、测弹跳、测同期性，揪出机械隐患，让断路器 “指哪打哪，分合精准”！ ⚡
