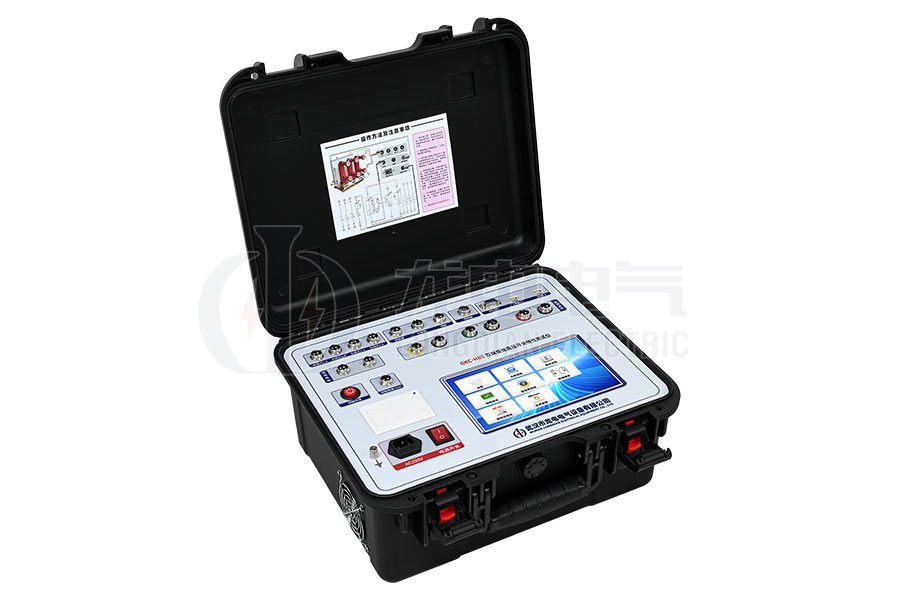

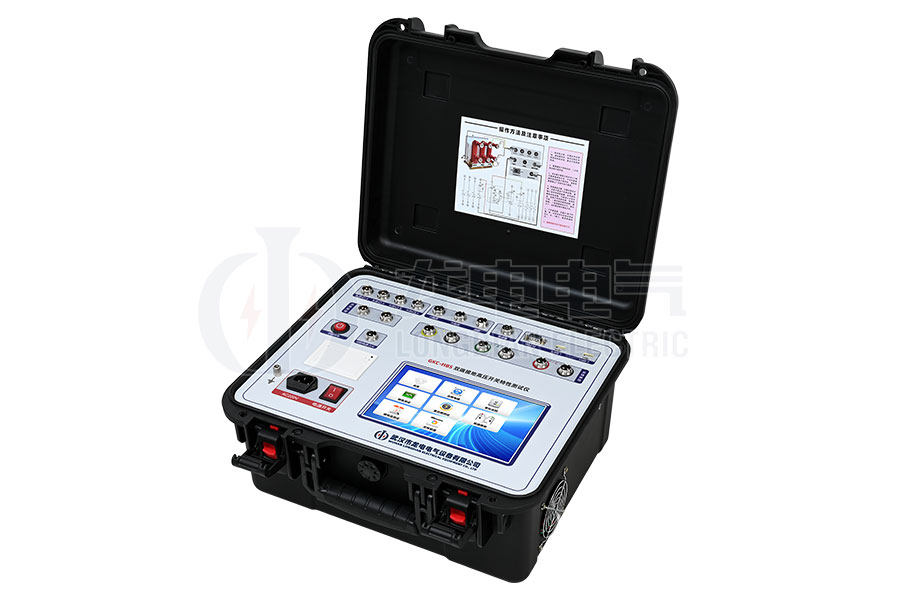

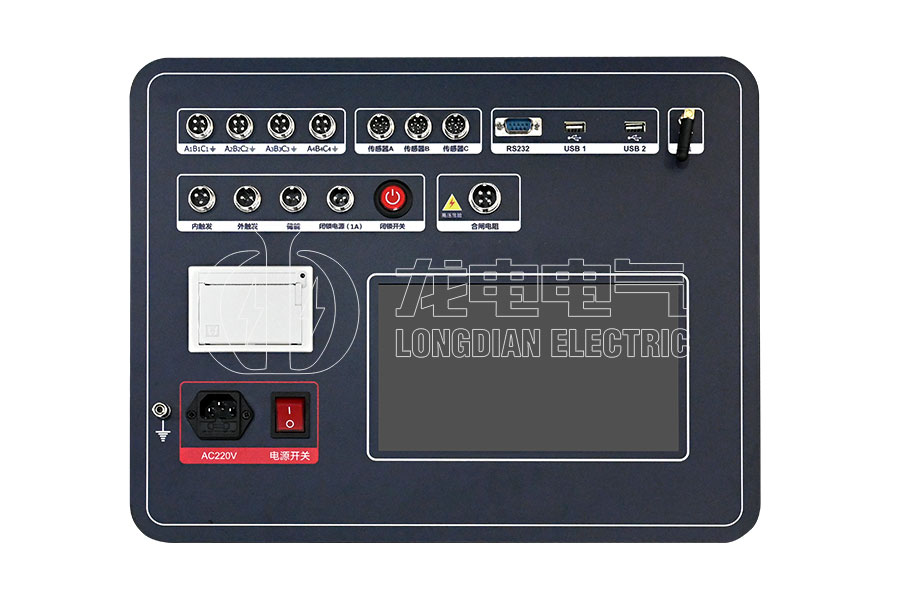

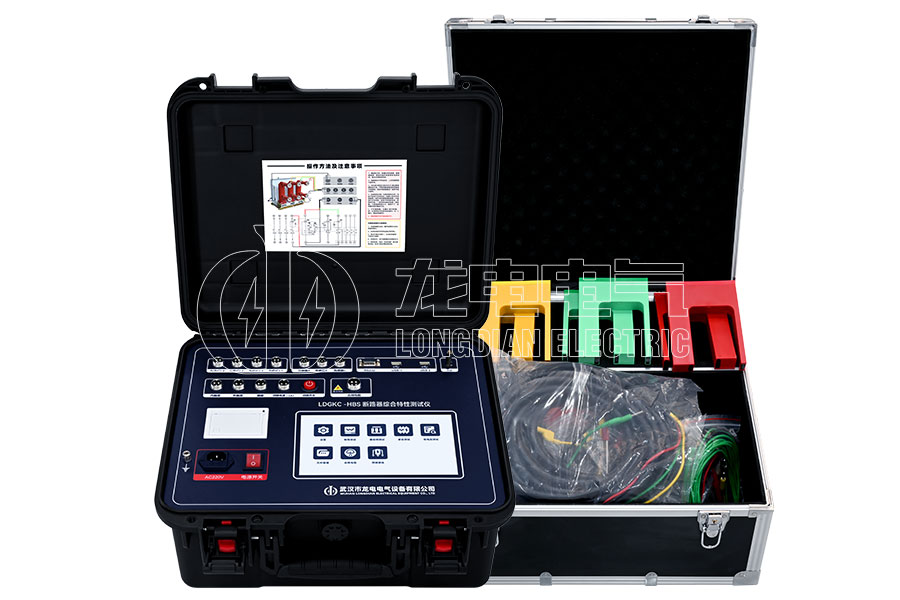

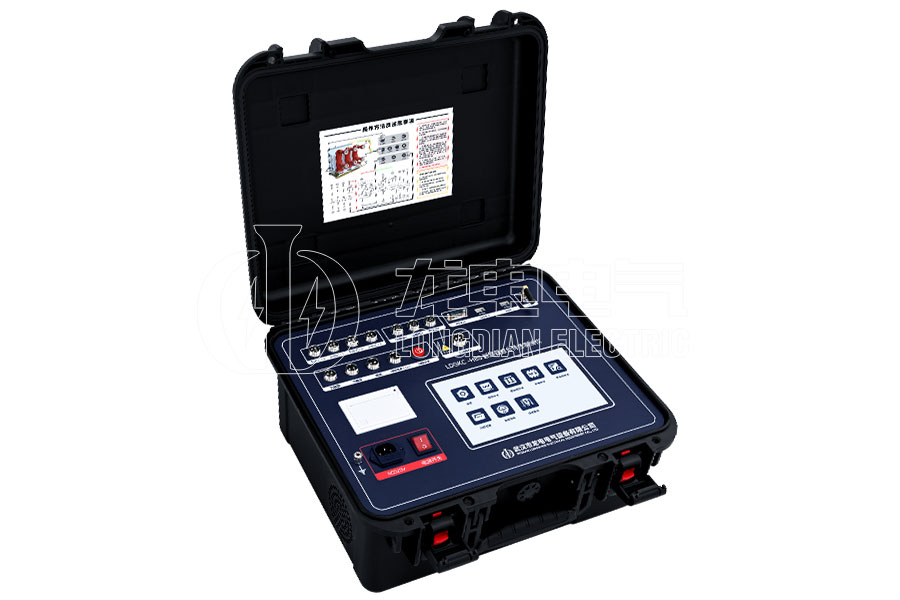

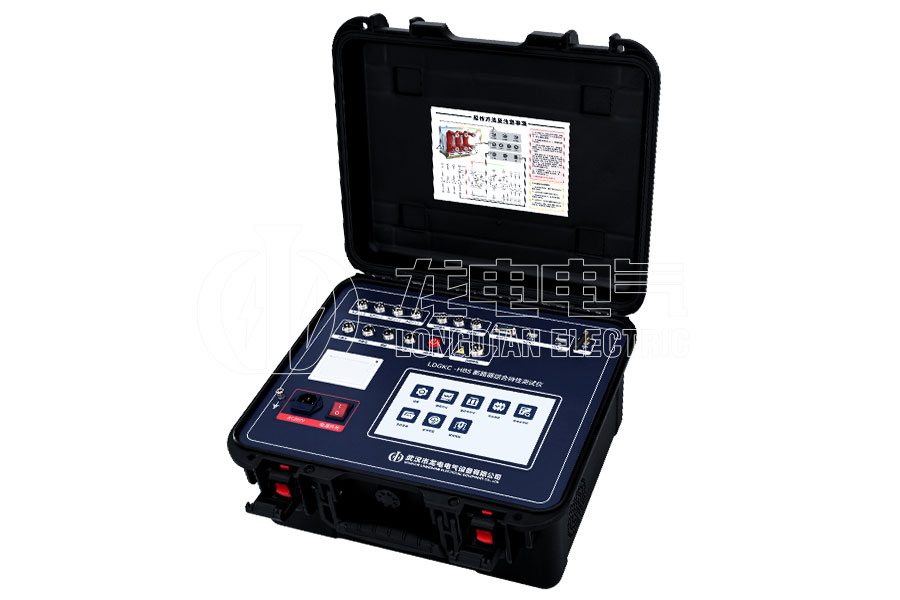

GKC-HBS双端接地断路器机械特性测试仪

随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行，机械特性参数是判断断路器性能的重要参数之一。

为了满足广大用户对各类断路器机械特性测试的需求，龙电电气精心研发了全新的断路器机械特性测试仪。GKC-HBS双端接地断路器机械特性测试仪能够精准测量各种电压等级的少油、多油、真空、六氟化硫、特种等高压断路器的机械动特性参数，具有操作简便、数据准确、抗干扰性强、体积小巧、外观精美等优点。除了满足市场上一般的高压开关的动特性测试外，还满足合闸电阻、六路双端接地的测试，使得测试仪能够对断路器进行有效的机械特性测试。

产品别称：高压开关机械特性测试仪、断路器机械特性测试仪、高压开关动特性测试仪、断路器动特性测试仪、高压开关特性测试仪、断路器特性测试仪、高压开关综合特性测试仪、高压开关时间特性测试仪、高压开关参数测试仪

◆ 核心性能概览：

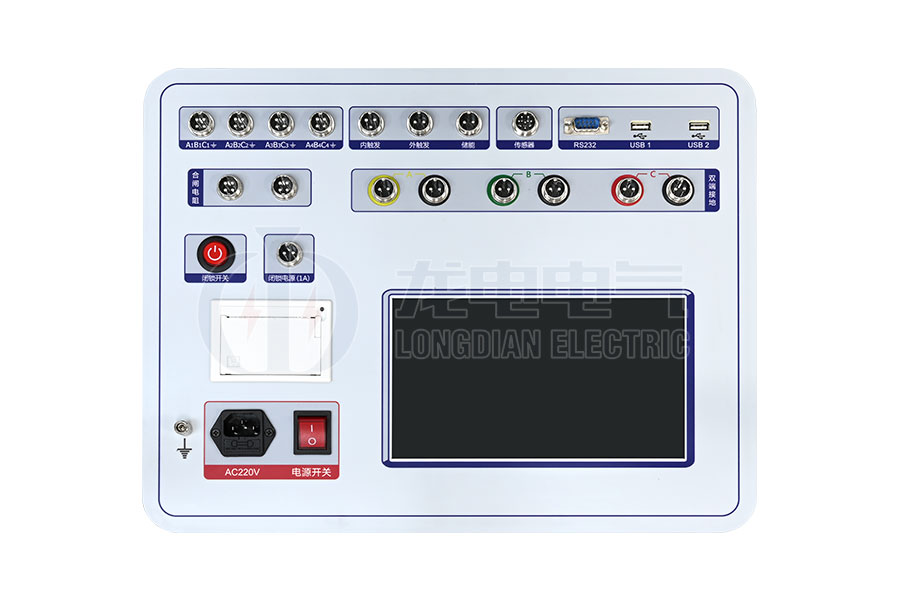

GKC-HBS双端接地断路器机械特性测试仪采用先进的嵌入式工控机设计，搭载基于Cortex™-A8的高性能主板，主频高达1GHz，配合1GB闪存，确保系统启动迅速，仅需16秒即可进入工作状态。配备9英寸全彩大屏，运行流畅的Windows操作系统，界面设计人性化且直观，支持触摸屏操作及中英文输入，极大提升了现场操作的便捷性与用户体验。

◆ 高效打印功能：

内置高速热敏打印机，能够即时打印测试数据、触头波形、行程曲线及电流曲线等关键信息，为现场调试与记录提供了极大的便利。

◆ 集成式操作电源：

GKC-HBS双端接地断路器机械特性测试仪内置DC6～270V可调电源，最大电流可达20A，无需外接二次电源，使用灵活便捷。支持任意整定分、合闸线圈的动作电压值，并具备断路器低电压动作试验功能，满足多样化的测试需求。

◆ 全面传感器配置：

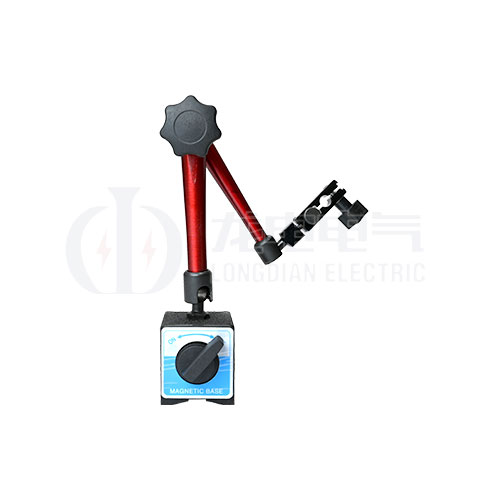

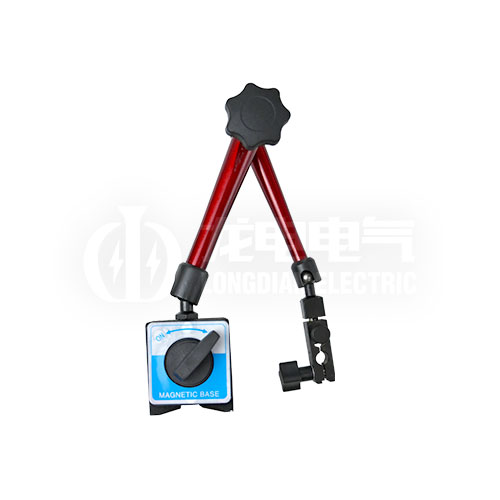

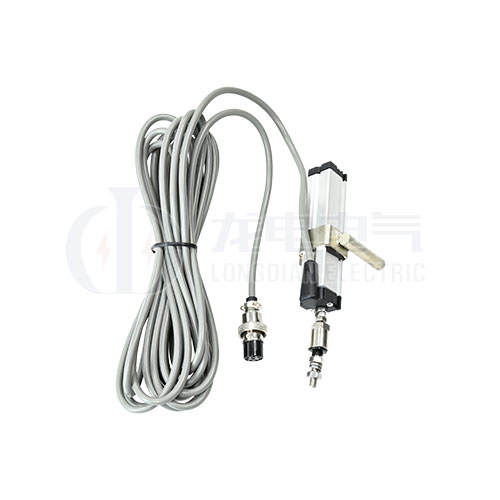

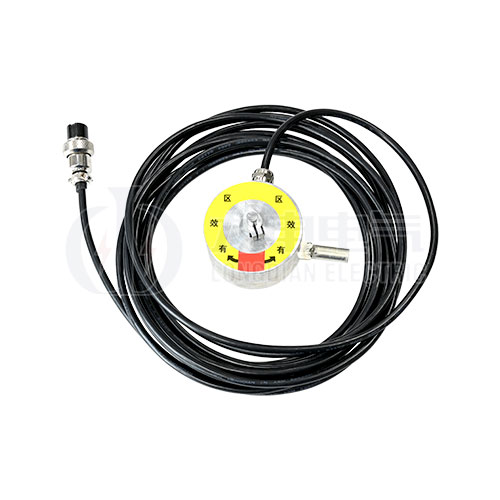

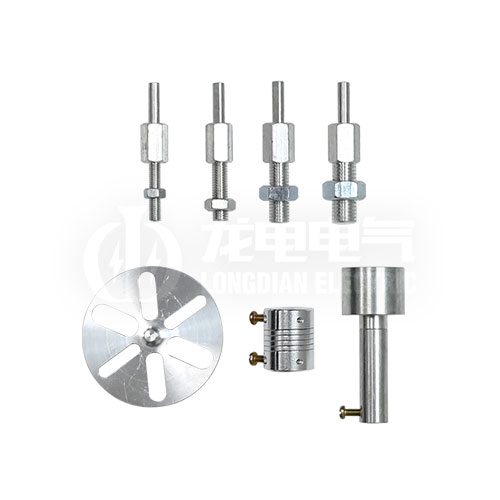

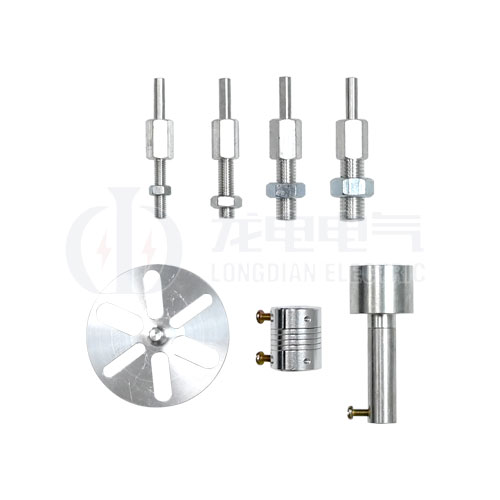

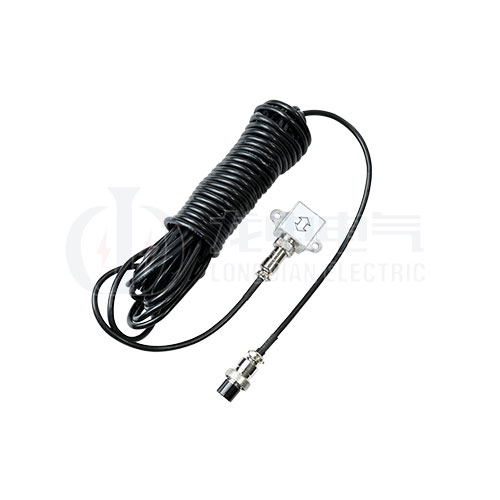

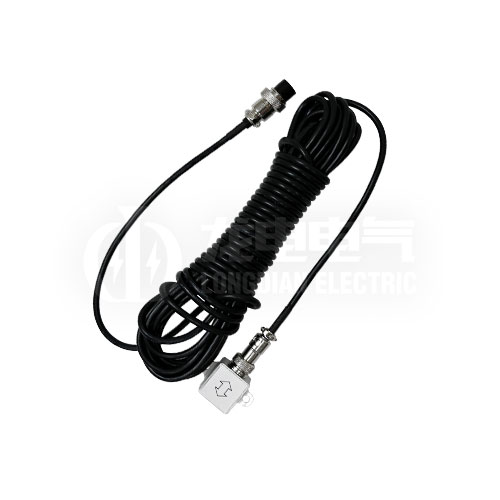

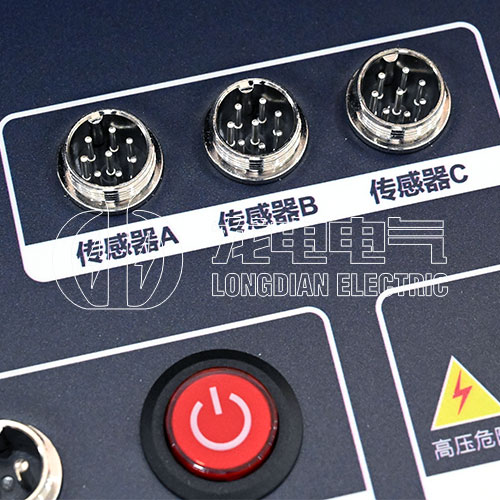

配备直线、旋转、万能及激光（选配）等多种高精度传感器，结合专用固定多功能接头与支架，安装简便快捷，确保测试数据的准确性与可靠性。

◆ 广泛适用性：

适用于全球范围内生产的各类SF6开关、GIS组合电器、真空开关及油开关，满足不同场合下的测试需求。

◆ 数据图形化展示与分析：

单次开关动作即可获取全部数据及图形，实现数据与图形的同屏显示。支持速度再计算，无需重复测试。能够直观展示包括合闸、分闸行程曲线，线圈电流曲线，电机储能曲线，时间曲线等在内的多种关键曲线，并提供详尽的数字与图形分析功能。

◆ 大容量数据存储与传输：

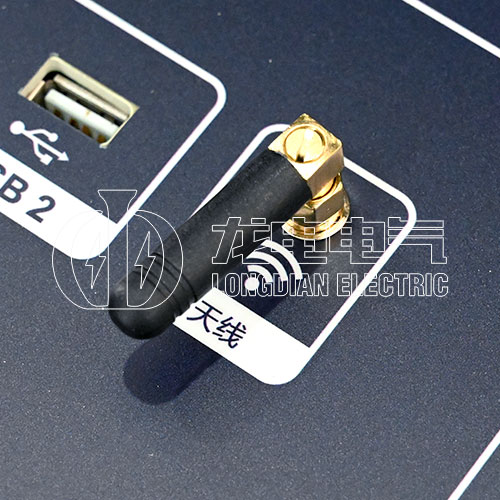

主机内置大容量存储空间，可保存多达30000组试验数据（支持存储卡扩展），并配备实时时钟功能，便于数据存档与管理。同时，提供2个USB接口，支持鼠标操作及数据直传U盘，可选配RS232接口联机操作及无线平板操作，实现数据的灵活传输与远程分析。

◆ 多功能测试能力：

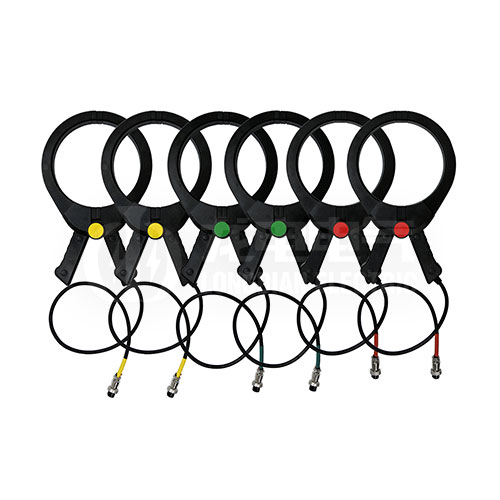

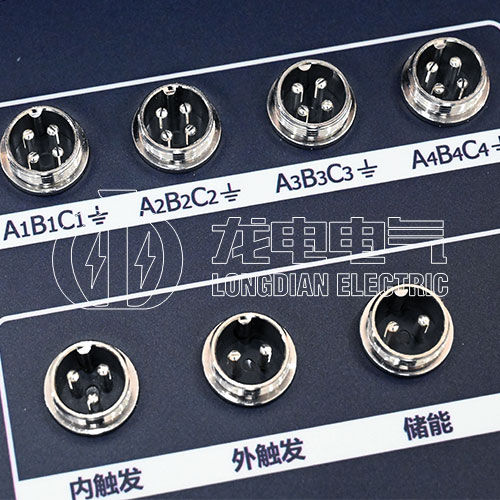

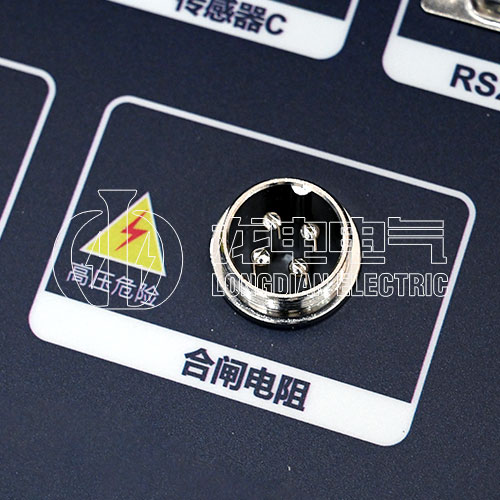

支持同时测量多达12路金属触头断口、6路主断口与辅助断口、3/6路合闸电阻、1路速度（可选配至3路）、3/6路双端接地测量（感应法可选配3路或6路）。采用加速度、数字、模拟及电阻性等多种传感器，精准测量开关的行程、超程、反弹、过冲等关键参数。

◆ 智能分析与对比：

内置包络线功能，通过单次开关测试数据生成标准包络线，便于后续测试结果的对比分析。同时，支持开关震动频率分析，为设备状态评估与维护提供科学依据。

◆ 卓越抗干扰性能：

内部集成高效抗干扰电路，确保在高达800KV的变电站环境中也能稳定可靠地工作，满足复杂环境下的测试需求。
