断路器机械特性测试仪能做哪些试验

断路器机械特性测试仪是一种专门用于检测高压断路器机械性能的仪器。它可以进行多项试验，以评估断路器的运行可靠性和安全性。

以下是断路器机械特性测试仪通常能够进行的试验项目：

时间参数测试:

• 合闸时间: 从发出合闸指令到主触头闭合所需的时间。

• 分闸时间: 从发出分闸指令到主触头断开所需的时间。

• 合闸同期性: 多相断路器各相触头合闸时间的最大差异。

• 分闸同期性: 多相断路器各相触头分闸时间的最大差异。

• 弹跳时间及次数: 断路器在合闸或分闸过程中，触头发生短暂分离和再次接触的现象及持续时间。

• 无电流时间: 在分闸过程中，动静触头完全分离后到电弧熄灭的时间（适用于油断路器等）。

• 合闸速度/分闸速度: 触头在合闸/分闸过程中的运动速度。

• 平均速度: 在特定行程段内的平均运动速度。

行程及位移测试:

• 合闸行程: 动触头从分闸位置到合闸位置移动的距离。

• 分闸行程: 动触头从合闸位置到分闸位置移动的距离。

• 超行程: 断路器合闸到位后，触头继续移动的距离。

• 反弹行程: 断路器合闸弹跳后，触头再次分离的距离。

• 接触行程: 动静触头接触后的压缩距离。

• 行程特性曲线: 记录断路器在合闸和分闸过程中的位移随时间变化的曲线。

速度及加速度测试:

• 速度特性曲线: 记录断路器在合闸和分闸过程中的速度随时间变化的曲线。

• 加速度特性曲线: 记录断路器在合闸和分闸过程中的加速度随时间变化的曲线。

线圈电流测试:

• 合闸线圈电流波形: 记录合闸过程中合闸线圈的电流变化。

• 分闸线圈电流波形: 记录分闸过程中分闸线圈的电流变化。

• 线圈电流值: 测量合闸和分闸线圈的电流大小。

动作电压测试:

• 合闸动作电压: 使断路器可靠合闸所需的最低控制电压。

• 分闸动作电压: 使断路器可靠分闸所需的最低控制电压。

其他辅助功能:

• 静态接触电阻测试: 测量断路器合闸状态下主触头的接触电阻。

• 动/静态回路电阻测试: 测量断路器在分合闸过程中的回路电阻变化。

• 时间-行程特性分析: 对测试数据进行分析，评估断路器的机械性能。

• 数据存储与报告生成: 存储测试数据，并生成标准的测试报告。

• 波形显示与分析: 直观显示测试过程中的时间、行程、速度、电流等波形。

• 与计算机连接进行数据管理和分析: 通过软件对测试数据进行更深入的分析和管理。

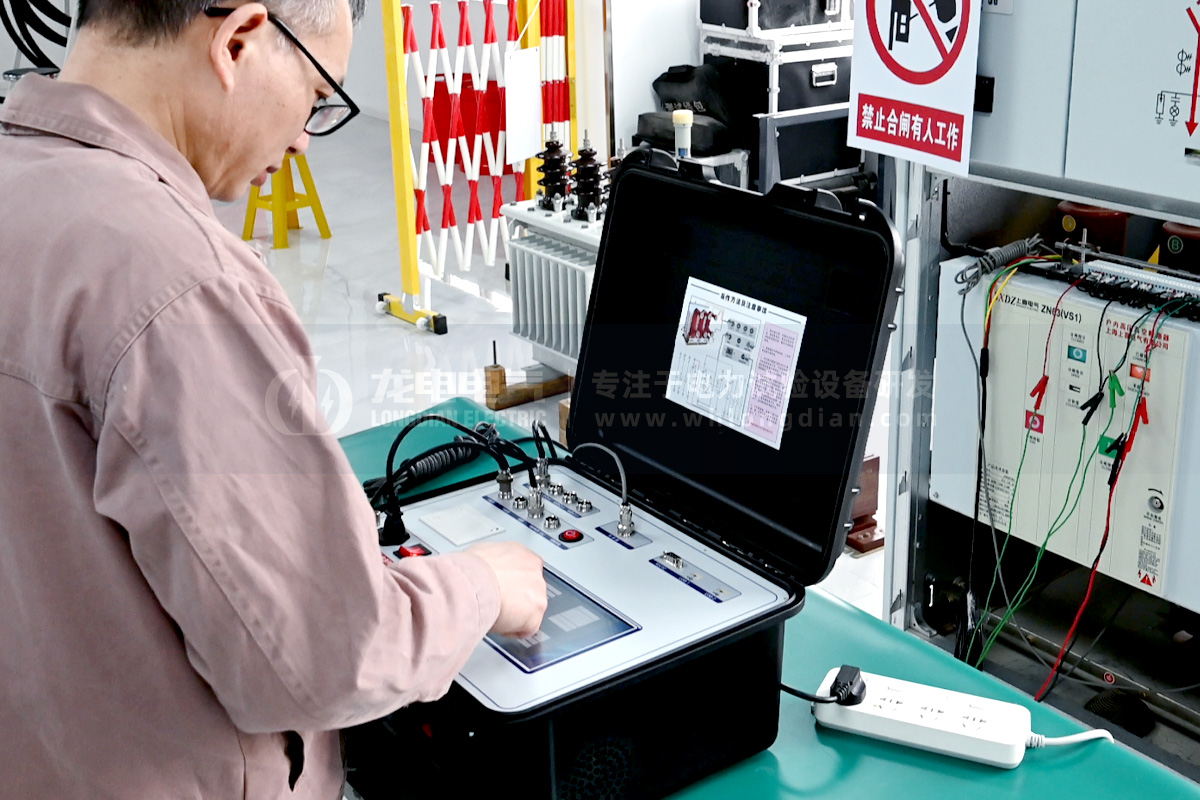

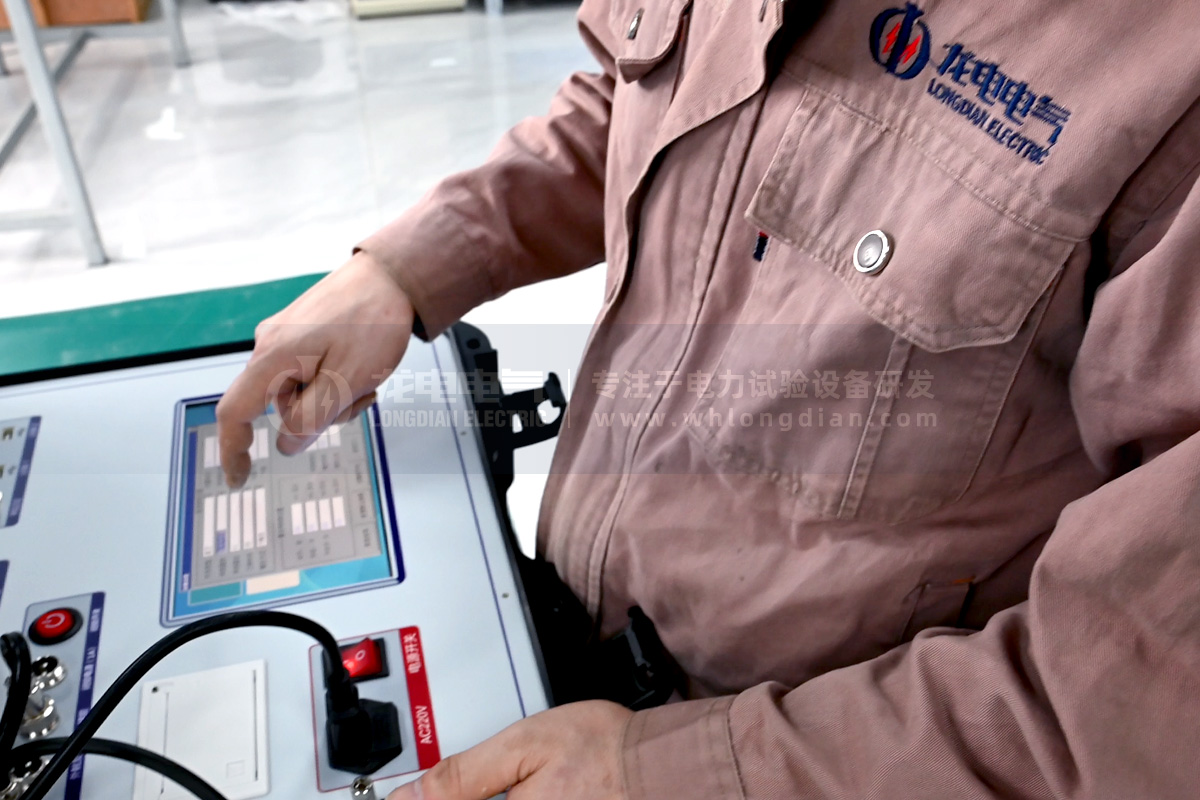

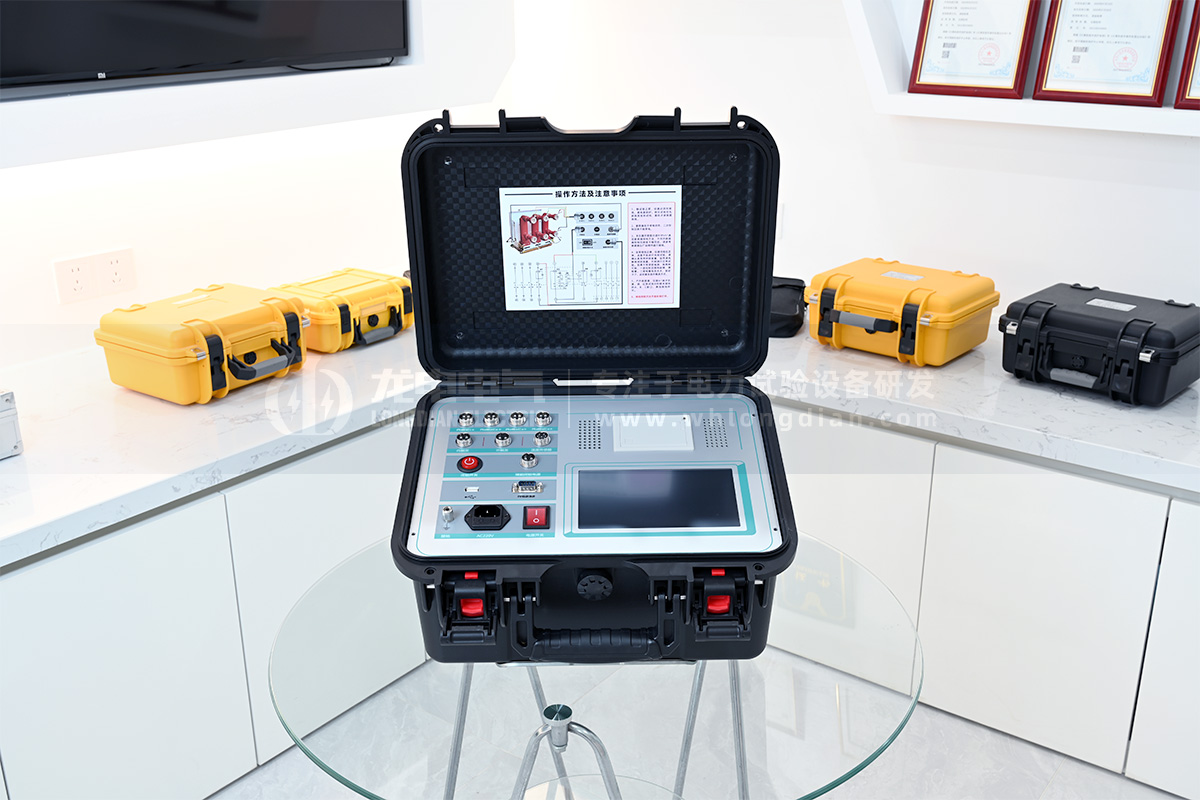

武汉龙电电气研发生产的断路器机械特性测试仪能够精准测量各种电压等级的少油、多油、真空、六氟化硫、特种等高压断路器的机械动特性参数，具有操作简便、数据准确、抗干扰性强、体积小巧、外观精美等优点。
