互感器二次负荷异常如何诊断？CT/PT运行故障分析与检测方法详解

在电力系统中，电流互感器（CT）和电压互感器（PT）承担着测量、计量和继电保护的重要任务，其运行状态直接关系到电网安全与保护系统准确性。而在实际运行过程中，互感器二次负荷异常是一种较为常见但容易被忽视的问题。一旦二次负荷超标或异常变化，不仅会导致测量误差增大，还可能引发保护误动作、计量偏差甚至设备过热。因此，掌握互感器二次负荷异常的诊断方法，对于保障电力系统安全稳定运行具有重要意义。

所谓互感器二次负荷，是指连接在CT或PT二次侧的所有设备和线路所形成的总阻抗，包括继电保护装置、电能表、测控设备以及二次电缆等。互感器在设计时通常都有额定二次负荷要求，如果实际负荷超过额定范围，就会影响互感器输出精度和运行性能。

对于电流互感器而言，二次负荷过大会导致输出电流误差增大，严重时甚至会引起铁芯提前饱和。当CT进入饱和状态后，二次电流无法准确反映一次侧真实电流，继电保护装置可能出现拒动或误动作问题。在故障状态下，这种影响尤其危险，可能直接威胁电网安全运行。

CT二次负荷与回路阻抗之间存在直接关系：
Z_b=S/I²

其中，Zb表示二次负荷阻抗，S表示额定负荷容量，I表示额定二次电流。从公式可以看出，当线路阻抗增大或接入设备过多时，实际二次负荷就会超出设计范围。

而对于电压互感器来说，二次负荷异常通常会导致输出电压偏差增大，影响计量准确性与保护判断。特别是在长距离二次回路中，如果导线截面积不足或接线接触不良，就容易造成压降增大，进而影响PT输出稳定性。

在实际运行中，互感器二次负荷异常通常会表现出几个典型现象。例如保护装置采样值异常波动、电能计量偏差增大、CT/PT局部发热、二次回路压降异常以及继电保护误动作等。当出现这些问题时，运维人员需要及时对二次负荷进行检测分析。

诊断互感器二次负荷异常，首先需要检查二次回路连接状态。包括端子是否松动、接线是否氧化、导线截面积是否满足要求等。因为很多二次负荷异常并不是由于设备本身问题，而是由于长期运行后接触电阻增大导致。

其次，需要对二次回路实际负荷进行测量。通过检测二次电流、电压以及回路阻抗，可以判断实际负荷是否超出额定值。如果发现负荷偏大，则需要进一步分析是线路过长、设备接入过多还是二次电缆阻抗过大所导致。

此外，励磁特性测试也是判断CT运行状态的重要方法。如果互感器已经出现局部饱和，其伏安特性曲线通常会发生明显变化。通过对比出厂数据，可以有效判断铁芯性能是否异常。对于PT而言，还需要结合变比误差与绝缘测试结果综合分析。

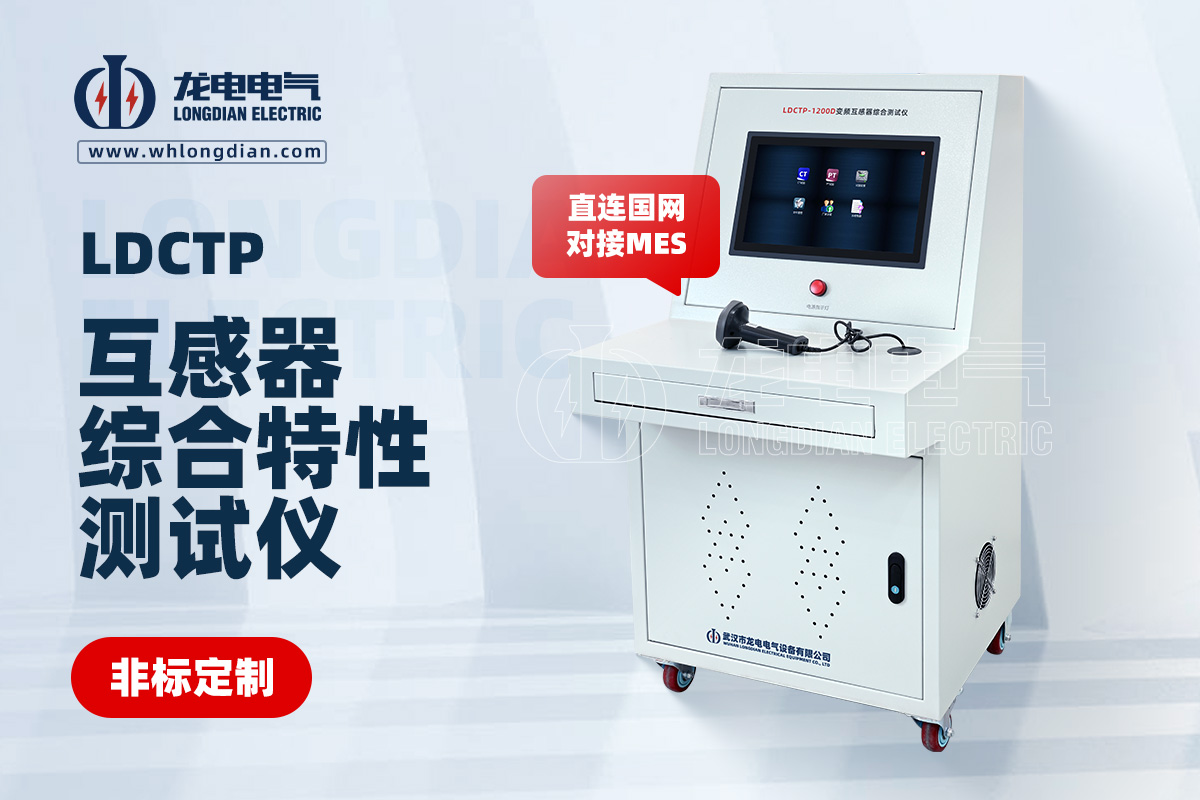

随着智能化检测技术的发展，现代互感器检测设备已经能够实现多项目自动分析。武汉市龙电电气设备有限公司生产的互感器综合测试仪，可自动完成CT/PT变比、伏安特性、励磁特性、极性、二次负荷以及误差分析等多项测试。设备采用高精度数字采样与智能分析技术，能够快速判断互感器运行状态，广泛应用于变电站检修、电力试验机构以及互感器生产企业。

在当前智能电网和数字化变电站快速发展的背景下，互感器运行精度的重要性越来越高。二次负荷异常虽然属于常见问题，但如果长期忽视，可能引发严重保护与计量事故。因此，电力运维单位应定期开展互感器二次回路检测，及时发现负荷异常与潜在故障。通过科学的检测方法和高精度测试设备，不仅能够提升互感器运行可靠性，也能为整个电力系统安全稳定运行提供更加坚实的保障。
