变频互感器综合测试系统

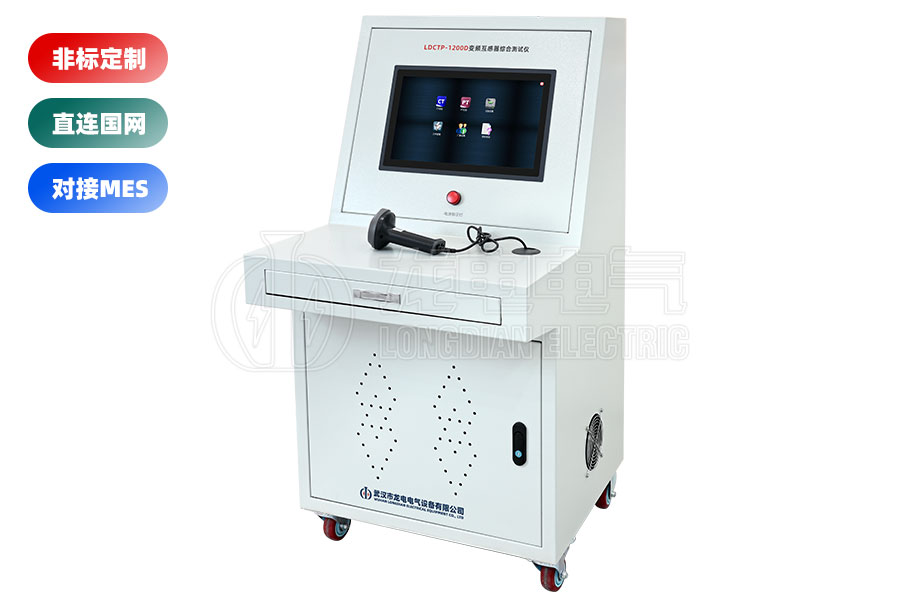

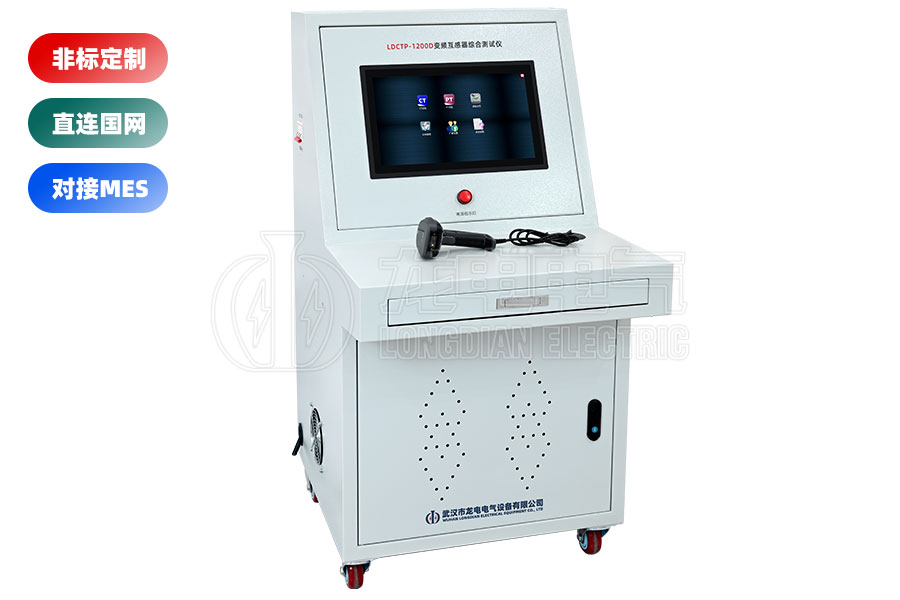

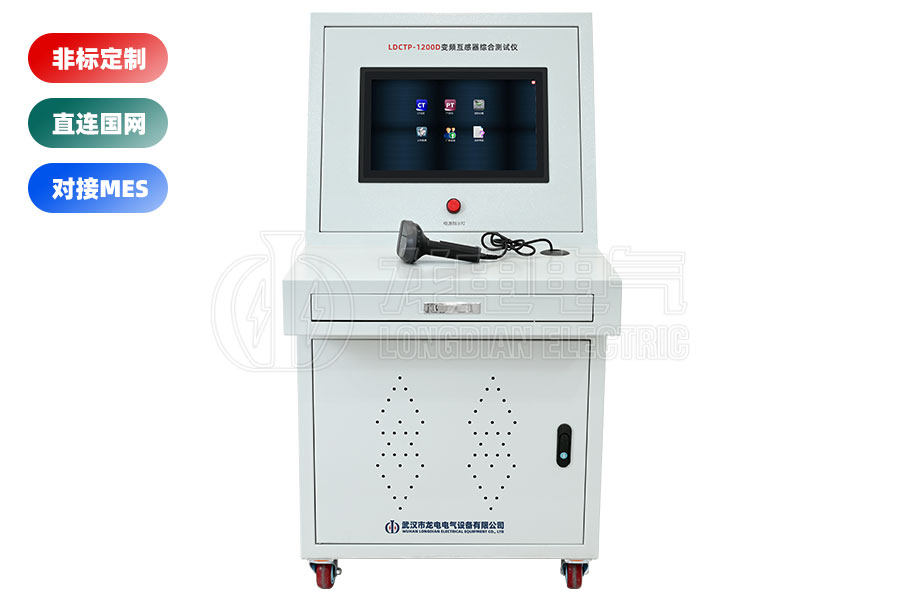

变频互感器综合测试系统是武汉龙电电气研发的新一代革新型CT/PT专业测试设备。它基于高性能DSP和FPGA技术，采用先进的变频法测试原理，替代传统调压器、升流器等笨重设备，实现轻量化、高精度、全自动化的互感器现场测试。支持保护类、计量类、TP类等各类CT/PT的励磁特性、变比、极性、负荷、比差角差等全项目检测，满足GB1208、GB16847、GB1207等国内外标准要求，是电力系统互感器检定、运维的核心工具。支持试验数据一键上传，可通过扫码枪或人工输入产品编号，直接对接企业生产管理系统（MES）及国家电网平台，满足数字化监管需求。

1. 全能测试能力

• 覆盖CT/PT全参数：励磁特性（伏安曲线）、变比、极性、二次绕组电阻、负荷、比差、角差、10%误差曲线、暂态参数（Ts、Kr）等。

• 支持CT类型：P/TPY/PR/PX/TPS/TPX/TPZ；PT类型：P/计量级。

2. 革命性测试技术

• 变频法测试：仅需输出180V交流电压和12A电流（峰值36A），即可测试拐点高达60kV的CT，彻底规避高压风险。

• 高精度：变比误差±0.1%、角差±2min，支持0.2S级CT测量，变比范围1-40000。

3. 高效现场应用

• 免标准设备：无需外接升流器、负载箱、标准互感器，单机完成所有测试。

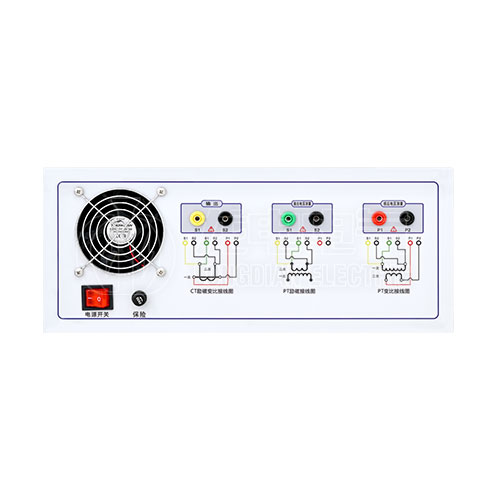

• 一键测试：CT直阻、励磁、变比、极性采用同一接线，操作效率提升80%。

4. 智能化操作体验

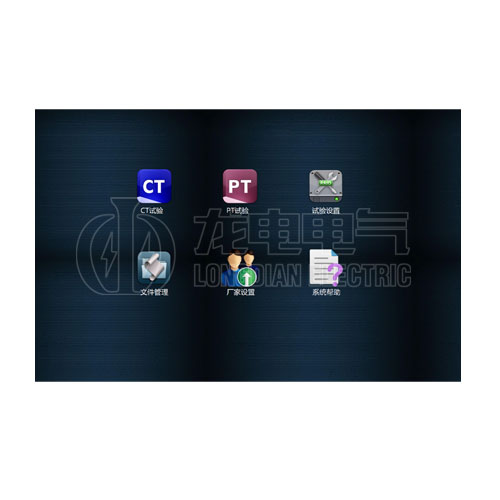

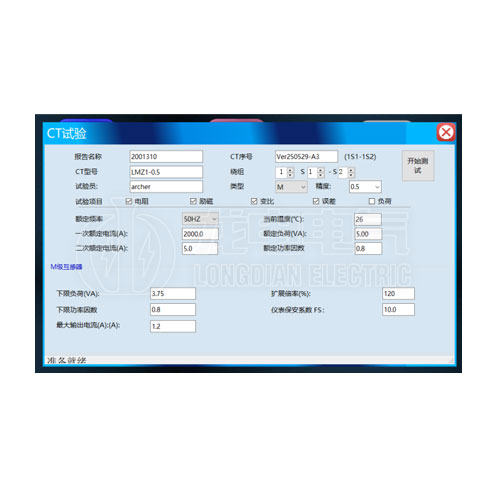

• 动态图形界面：5.7英寸透反式LCD（阳光下可视），实时显示接线图与参数引导。

• 旋转光电鼠标：快捷输入，无需翻阅说明书。

• 自动生成报告：内置打印机，一键输出完整测试数据与曲线。

5. 数据管理与互联

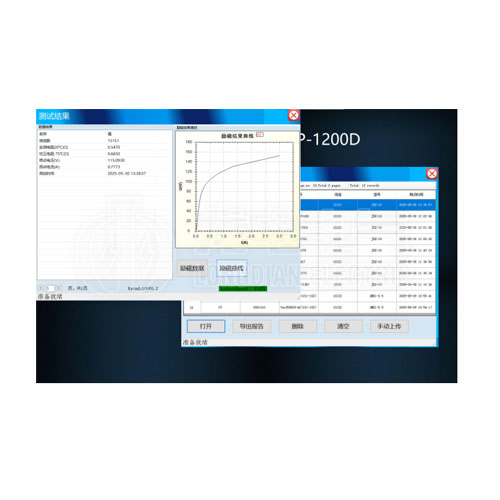

• U盘导出：测试结果支持U盘导出，兼容后台分析软件（可对接MES/国网平台）。

• 数据存储：内部存储器掉电不丢失，支持历史数据对比与评估。

• 软件升级：通过U盘实现程序升级，持续扩展功能。

6. 安全与可靠性

• 多重保护：过流/过热保护、接地端子强制要求、短路防护设计。

• 工业级防护：宽温工作（-10℃~50℃）、防跌落结构、通风散热优化。
