电缆故障查找方法及精确定位

发布时间:2023-09-01 14:15:27浏览次数:664

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

我们在做电力试验的时候,离不了电缆故障测试仪,测试仪具有高压采样保护功能,确保仪器在冲击高压和强电场环境下可靠工作。

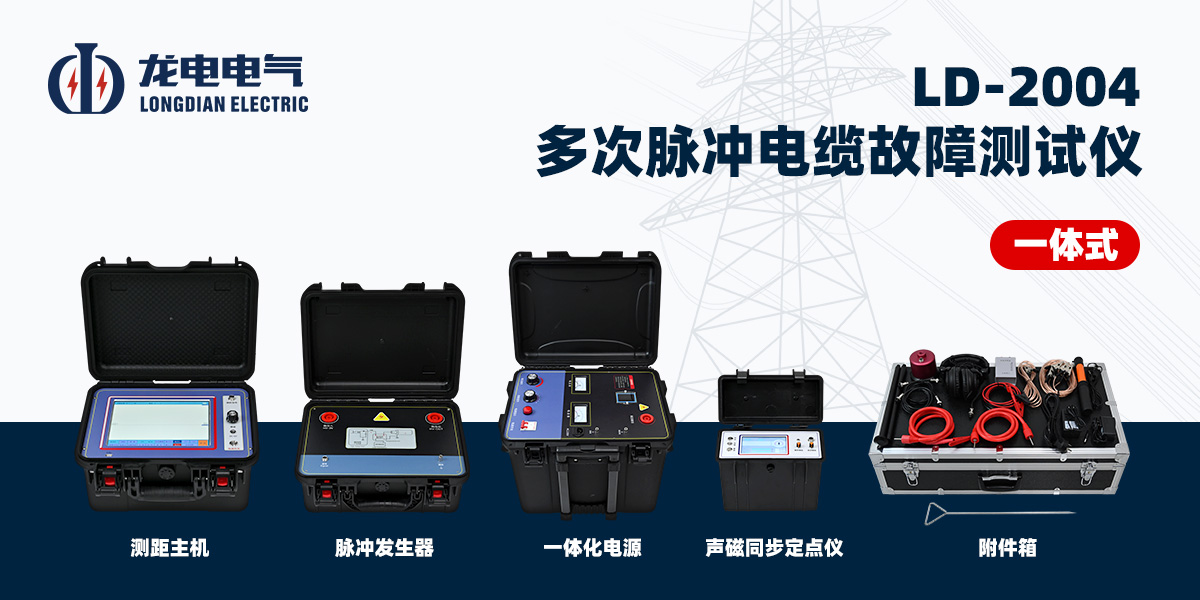

电缆故障测试仪

电缆故障测试精准定点一般按以下3个步骤的顺序进行:

① 判定故障点类型

根据故障的性质,电缆故障测试可以分为低电阻接地或短路故障,高电阻接地或短路故障、断线常见故障、断线并接地短路和闪络性常见故障。

根据故障类型来选择合适的方法及相应的仪器

根据不同的故障类型选择不同的测试方法对此进行测试。例如针对高阻故障可以使用冲闪法来精准定位常见故障位置。

② 粗测定位

粗测定位方法有电桥法、波反射法两种。目前波反射法定位仪较普及。但是有几种电缆故障测试很难用波反射法查找,例如高压电缆护套绝缘层缺陷点、钢带铠装低压力缆、pvc电缆和短电缆都无法被精准定位。另外,一些高阻击穿点在冲击电压下无法击穿,也难以精准定位。

③ 精准定点

◆ 声测法:这是由高压脉冲发生器对常见故障电缆放电,故障点形成电弧,从而产生放电声音,在电缆直埋情况下,形成地震数据,定点仪的声测探头拣拾地震数据信号并放大然后通过耳机或表头输出。

◆ 跨步电压法:它主要是针对对电缆外护套绝缘层有要求的外护套接地短路定点,现在对一部分直埋的无铠装的低压电缆、电线芯线接地短路、也可采用跨步电压法定点。

◆ 电磁法及音频法:用无线电波定点或采用音频法定点,即是利用电缆故障测试的前后点电磁信号或音频信号的变化来确定故障点。

◆ 声磁同步法:是将声测法与无线电波法综合应用。

电缆故障测试系统集成了测距、定点以及路径探测等功能,能对电缆的高阻闪络常见故障、高低阻性的接地、短路和电缆的断线,接触不良等故障进行测试,主要用于测试各种不同型号、不同电压等级的电线电缆及通信电缆。
