适用于6-35kV架空线路故障的定位,能够解决低阻故障,高阻故障,弧光接地故障以及相间短路故障等多种故障类型

交流定位-直连输出

交流定位-外接升压器输出

直流定位(高/低过渡电阻接地及弧光接地)

注:购买本产品的用户可享受免费技术指导、一年质保、终生维护服务

产品介绍

LDDL-III架空线路故障定位装置,适用于6-35kV架空线路故障的定位,能够解决低阻故障,高阻故障,弧光接地故障以及相间短路故障等多种故障类型。提供了一整套完整的架空线故障定位解决方案,集成故障诊断、交流定位、直流定位、直流耐压、交流耐压四种功能。创新的交流定位模式,对于低阻故障,在线路正下方检测特征信号, 无须登杆挂接传感器,具有操作简单,使用方便的特点。对于安装有智能开关(存在接地PT)线路发生的高阻故障,采用交流定位+升压器的方式,无需解除PT。发射机内置大容量锂电池,方便使用和携带。

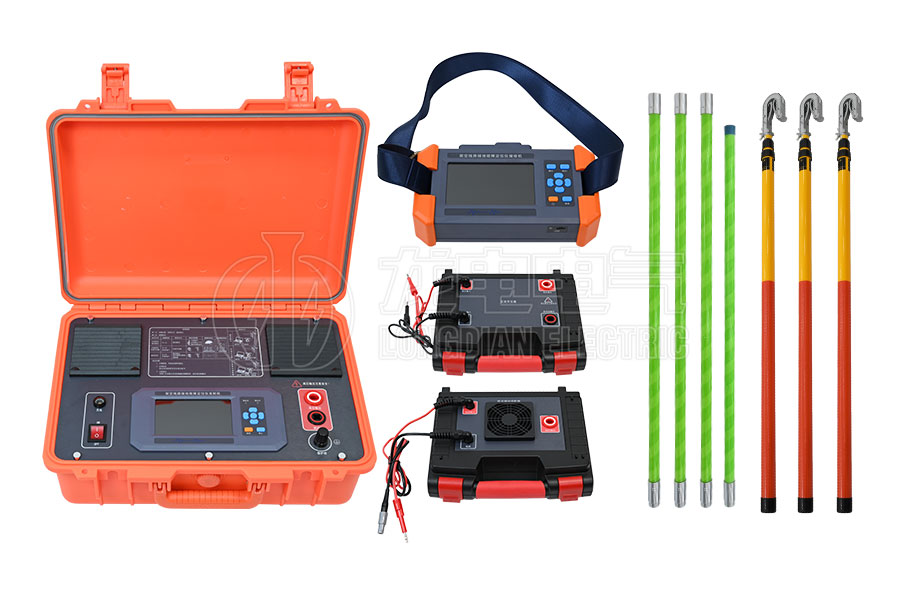

LDDL-III架空线路故障定位装置主要由发射机、接收机、交流升压器,直连传感器、悬挂传感器、弧光接地适配器及附件组成。

产品别称:小电流接地系统单相接地故障测试仪,架空线接地故障定位仪,架空线路接地故障定位仪,架空线小电流接地故障定位仪

技术参数

发射机
工作方式故障诊断、交流定位、直流定位、交流耐压、直流耐压
故障诊断电阻测量量程:600MΩ;精度:±10%
电容测量量程:最大10uF;精度:±20%
交流定位输出频率20Hz异频
输出方式限功率恒流输出
输出电流直连输出:200mA;外置升压器输出:33mA
输出电压直连输出:峰值560V
外置升压器输出:峰值3.4kV
直流定位输出频率脉动1Hz
输出方式限功率恒流输出
输出电流70mA
输出电压DC8kV
交流耐压输出电流最大33mA
输出电压外置升压器输出:峰值5kV
最大功率100W
直流耐压输出电流最大70mA
输出电压DC8kV
最大功率400W
保护功能过热保护、过流保护,欠压关机,自动放电,2小时无操作自动关机。
显示方式800×480高亮彩色液晶显示
电源内置480WH锂电池组
充电器电源输入:AC220V 50~60Hz
输出:54.6V,2A
体积450mm×240mm×270mm
重量13kg
接收机&悬挂传感器
工作方式交流定位、直流定位
数据记忆具有数据保存记录功能。
直流无线传感器
接收机间通信
2.4GHz,>100m
显示方式接收机:800×480高亮彩色液晶显示
电源接收机:18650锂电池标称电压3.7V,6700mAH
悬挂传感器:可充电锂电池3.7V,1500mAH
充电器输入AC100-240V,50/60Hz;输出5V/2A
体积接收机:226mm×140mm×55mm
悬挂传感器:185mm×140 mm ×50mm
重量接收机:0.9kg
悬挂传感器:0.5kg
注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。
  2.了解更多龙电产品信息请进入产品中心。服务热线:400-6727-238

产品特征

◆ LDDL-III架空线路故障定位装置用途:6-35kV 架空线路故障查找定位

◆ LDDL-III架空线路故障定位装置集成故障诊断、交流定位、直流定位、交流耐压、直流耐压五种功能。

◆ 故障诊断

→ 指导合适的定位方法。

→线路绝缘电阻、电容测量。

◆ 交流定位-直连输出(低过渡电阻接地):

→ 发射信号:大功率特种低频交流信号主动注入。

→ 接收信号:沿线分段查找,无须登杆挂接传感器。

→ 高效工作:无须登杆,极大提高测试效率,降低工作强度。

◆ 交流定位-外接升压器输出(线路存在接地PT,中过渡电阻接地):

→ 发射信号:大功率特种低频交流信号主动注入。

→ 接收信号:沿线分段查找,需要登杆挂接传感器。

→ 无需解除线路接地PT。

→ 创新的阻性电流含量和电流幅值比对,解决故障范围更宽。

◆ 直流定位(高/低过渡电阻接地及弧光接地):

→ 发射信号:大功率脉动直流信号主动注入。

→ 接收信号:沿线分段查找,需要登杆挂接传感器。

→ 全能定位模式,尤其解决弧光接地定位难题。

◆ 直流耐压和交流耐压

→ 故障修复后的验收测试。

◆ 发射机具有停止自动放电功能,确保操作安全。

◆ 发射机具有过流保护、超温保护功能。

◆ 发射机内置大容量锂离子电池组,携带方便。

◆ 接收机采样全数字化高灵敏度信号处理,判据明确直观。

◆ 具有数据记忆功能,掉电不丢失,定点更方便。

产品图集

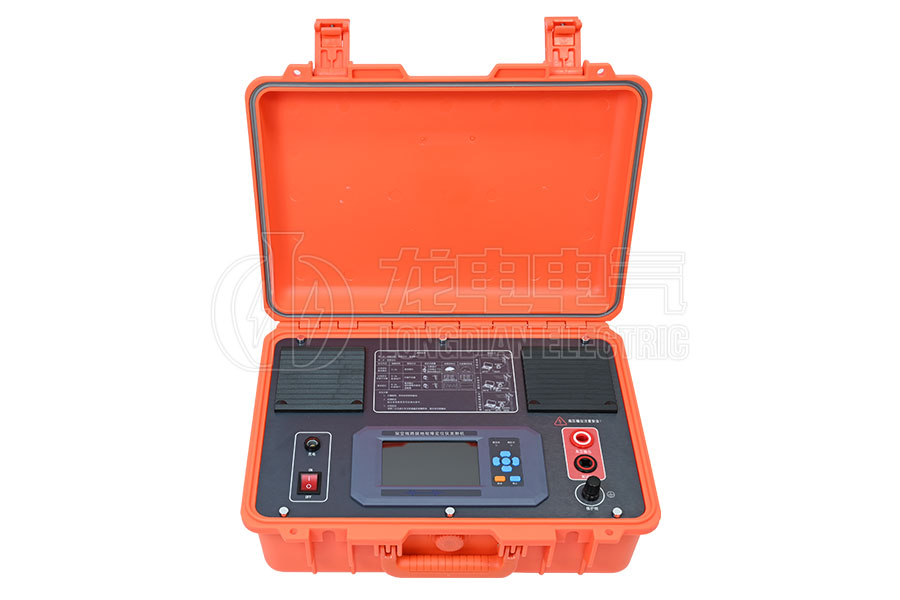

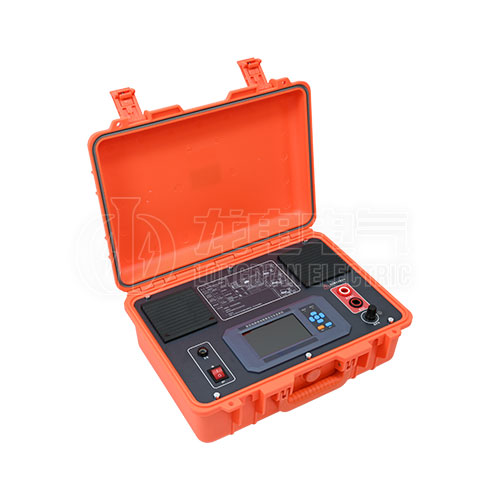

发射机
发射机

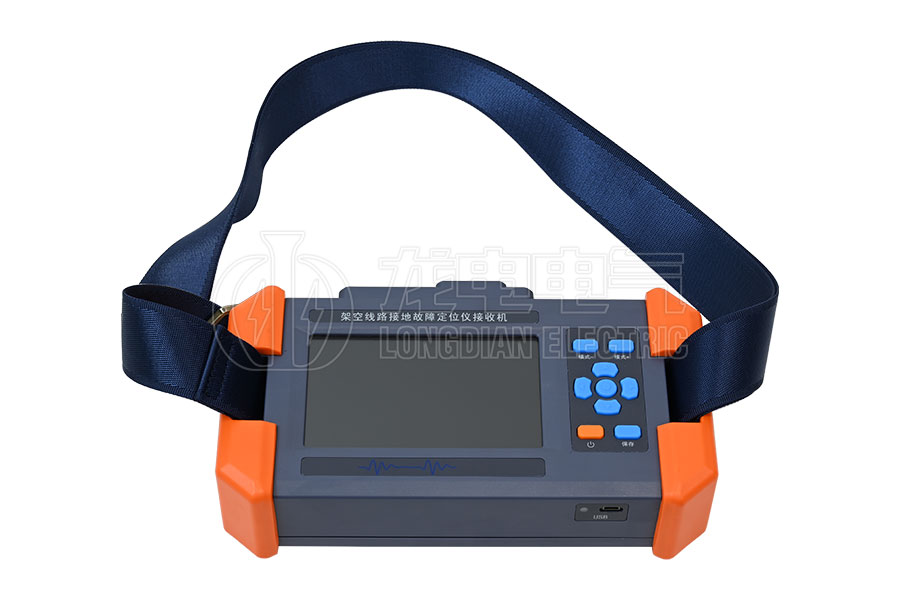

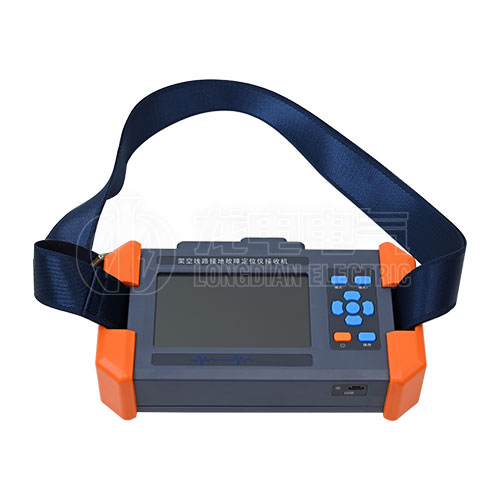

接收机
接收机

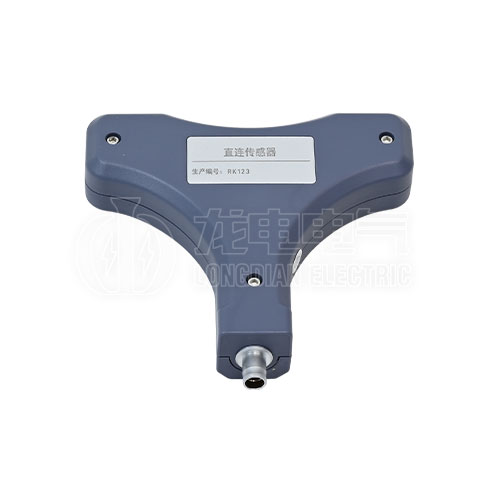

直连传感器
直连传感器

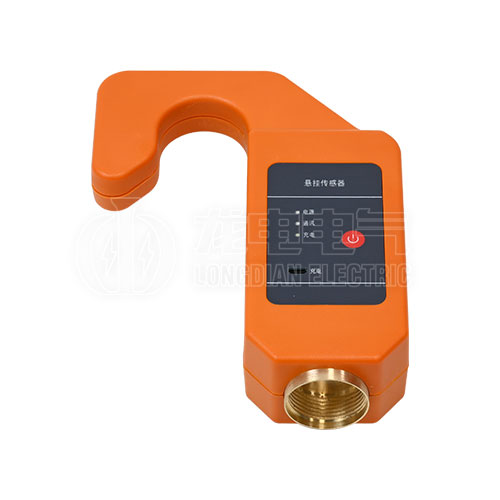

悬挂传感器
悬挂传感器

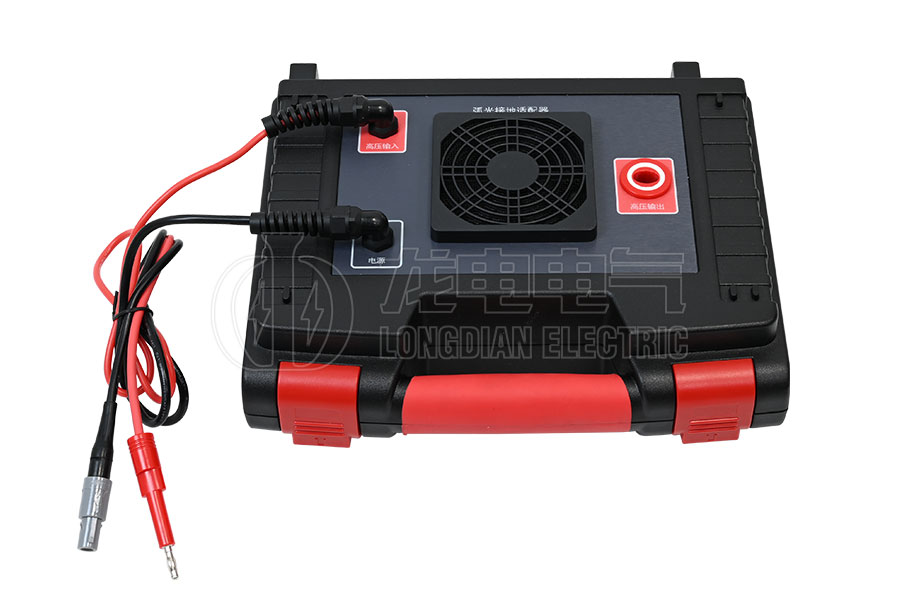

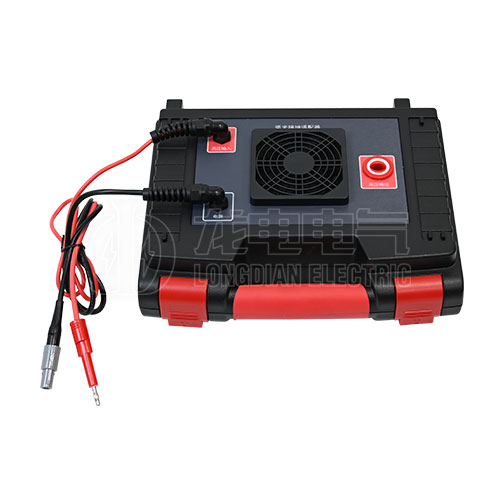

弧光接地适配器
弧光接地适配器

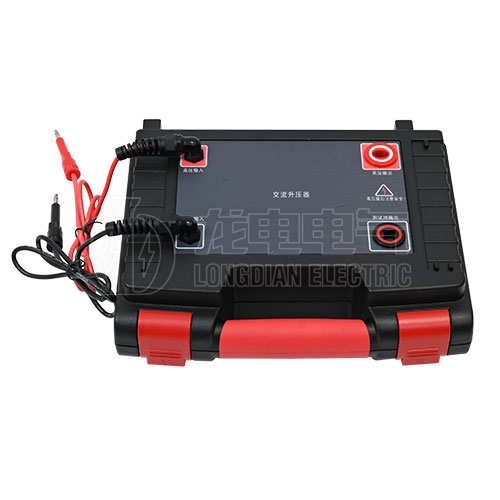

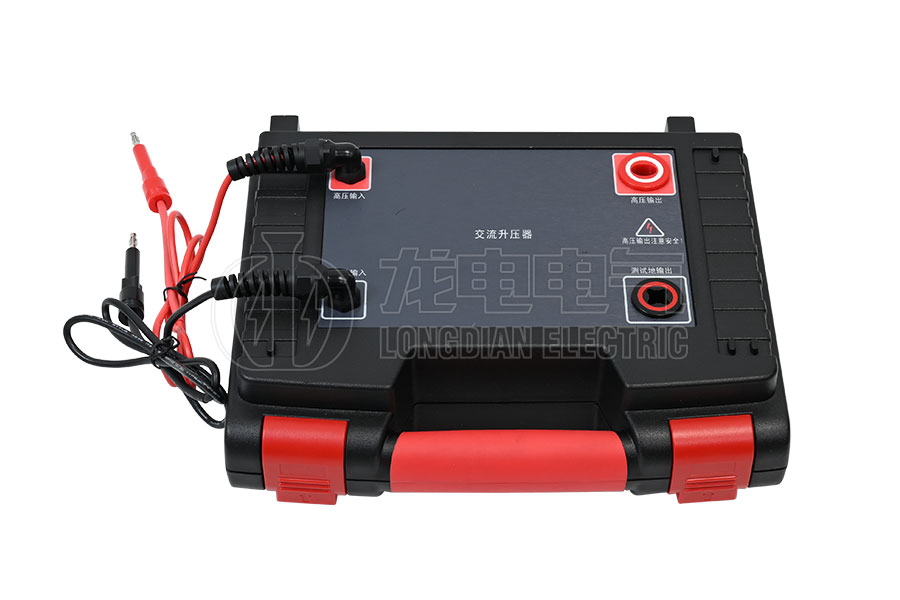

交流升压器
交流升压器

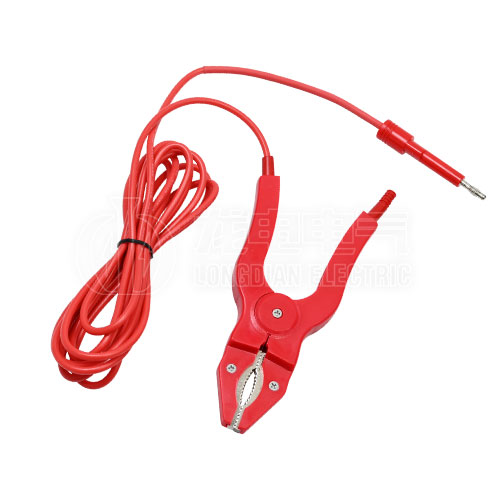

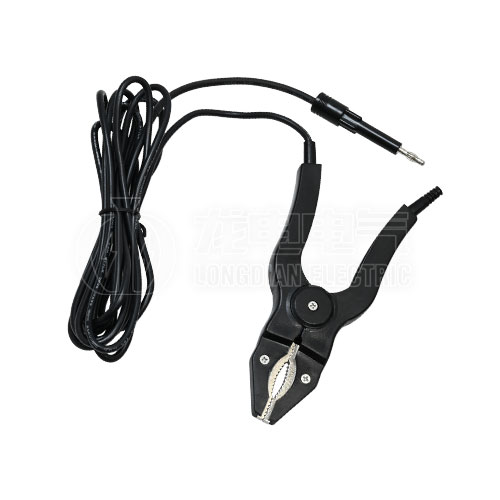

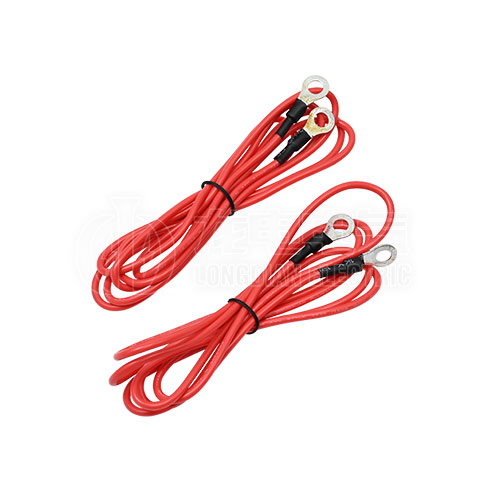

测试连接线
测试连接线
测试连接线
测试连接线
保护接地线
保护接地线

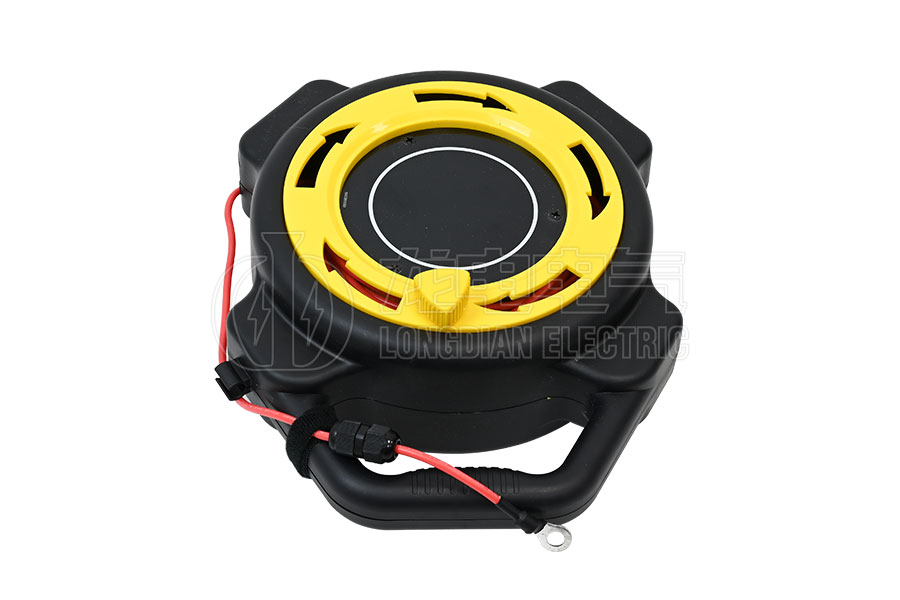

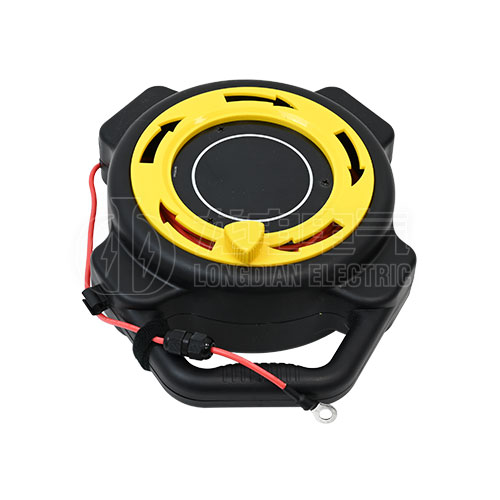

测试输出线盘20M
测试输出线盘20M

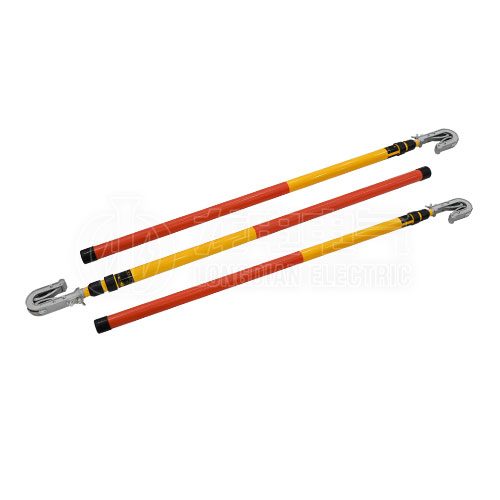

10kV绝缘挂线杆
10kV绝缘挂线杆

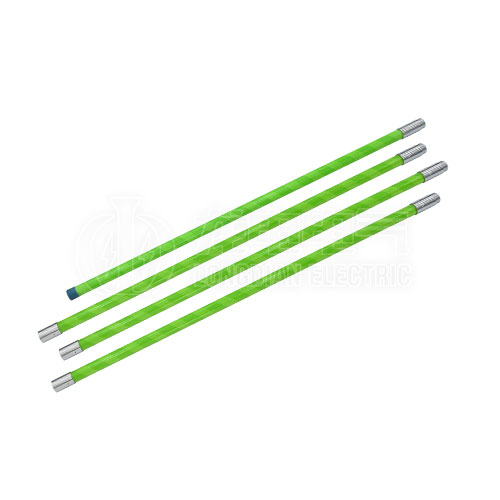

10kV绝缘杆
10kV绝缘杆
绝缘挂杆连接线
绝缘挂杆连接线

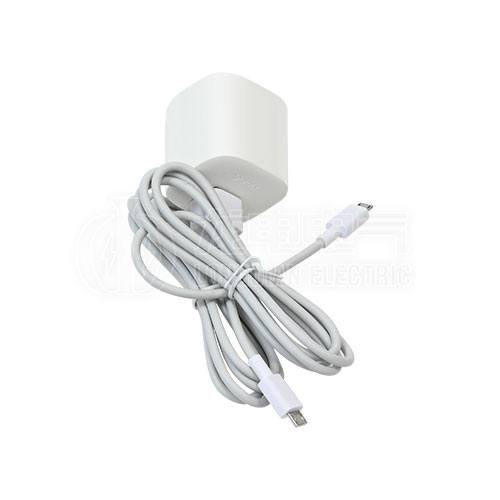

USB充电线
USB充电线

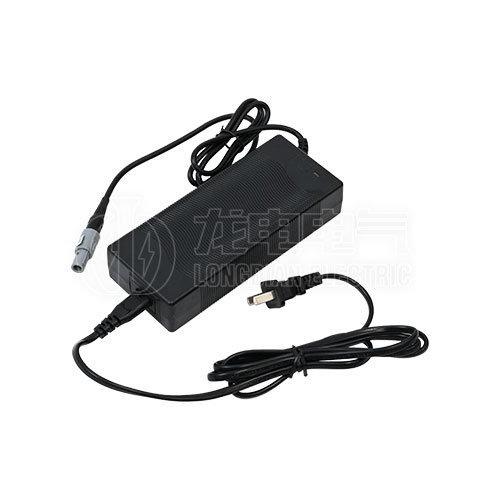

48V锂电池充电线
48V锂电池充电线

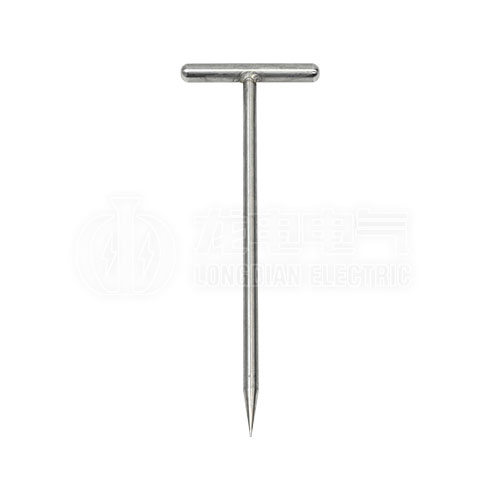

接地钎
接地钎
