高压开关特性测试仪现场常见技术问题及处理办法

发布时间:2023-09-12 09:09:47浏览次数:687

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

㈠、现场用仪器进行控制合、分闸操作时,开关不动作

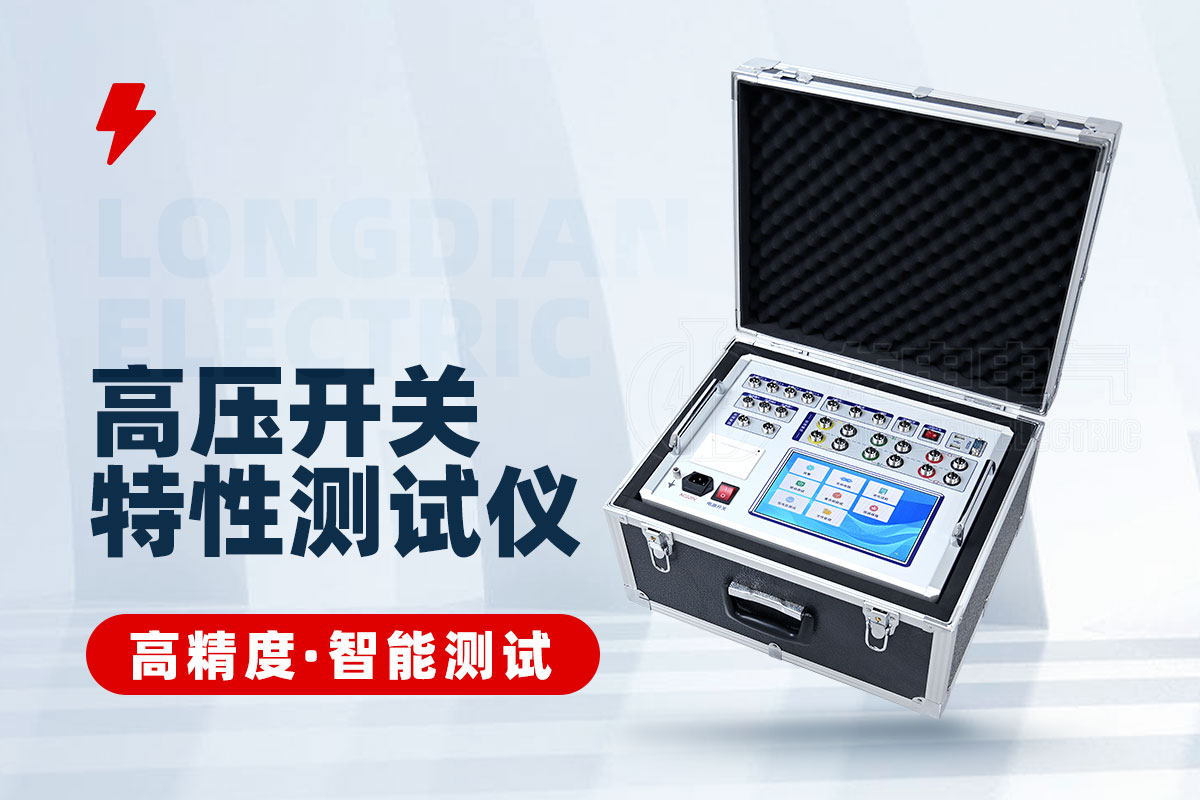

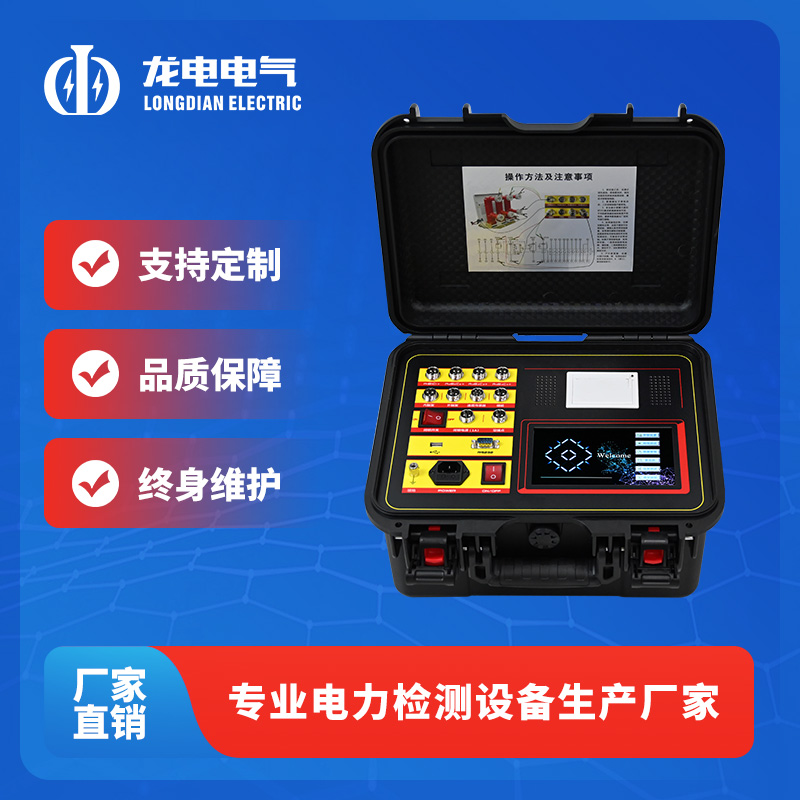

高压开关特性测试仪

1、现场合、分闸控制接线不正确

处理办法:找到现场控制柜的控制接线图,询问专业人员,分别找出合、分闸线圈和开关辅助接点,参见本说明书中的控制接线图,重新接线。

2、现场线圈负载过大或控制回路短路,仪器无法正常驱动,电源发出过载的蜂鸣声

告警,四声后电源自动恢复。

处理办法:①、对于永磁机构的开关或少油断路器,由于开关合闸线圈要求的驱动

流很大(高达100A或几百安),而仪器操作电源的最大带载能力为20A。致使负载过大仪

器无法正常驱动。这时请采用外触发方式,把合闸控制线接在合闸接线圈上,分闸控制线接

在分闸线圈上采集分合闸的电压信号(触发计时),直流或交流电均可。

②、检查控制回路,保证回路畅通。

3、检查仪器储能、分闸、合闸是否有直流输出

处理方法:①、储能直流电压检查:请将万用表设置在直流1000V档位,将储能控

制线红、黑色线分别接在万用表的红、黑线上。在储能界面进行测试,时间延长至3秒钟,按储能测试电压输出。如无电压输出,电源故障请返厂维修。

②、合闸直流电源检查:当仪器处在分闸状态进行检查,不接断口测试线就是分闸状态,测试界面也会同样显示“分”字,如果A1断口或其他断口显示是“合”字,表示此断口有故障,请切换到A2断口,再做合闸测试,检查是否有电源输出。做此试验要将采集时间和触发时间延长2秒以上,万用表方能检测到电压。

③、分闸直流电压检查:在仪器处在合闸状态下进行检查,将断口线的黄线和黑线夹在一起,再接控制线到内触发,其他的步骤和合闸电压检查一样。

④、以上三种方法都没有电压输出,请将仪器返厂检查维修。请不要自行打开仪器仪表,内部有高压输出危险。

⑤、应对措施:如果没有直流输出,又急着做试验,请采用外触方式进行测量,完成后再返厂维修。

3、开关机构存在保护闭锁(如西门子、ABB开关)

处理办法:使用仪器提供的内电源操作开关合、分闸试验,必须解除闭锁,请现场技术人员或开关厂家人员根据现场控制柜的控制接线图,协助解除闭锁。

㈡、仪器做单合、单分测试时,开关动作了,显示断口未动作提示。

1、断口线未接好,处理方法如下:

①、做户内10KV开关时,黄(A)、绿(B)、红(C)接动触头,静触头三相短接后接黑线。

②、做户外开关时,黄(A)、绿(B)、红(C)接上端,黑线接地(变电站户外开关另一端已接地)。

③、开关控制回路有问题,因为合上之后又马上分开了,请检查开关的回路再做实验。

㈢、打印机能走纸却不能打印文字、图形

1、打印纸安装反了

处理办法:重新正确安装热敏打印纸。

2、热敏打印机加热头坏了

处理办法:返厂维修热敏打印机加热头。

㈣、仪器进行速度测试时,没有速度数据显示。

1、传感器的选择项有误(例如安装的是直线传感器,选择的旋转传感器),请将传感器重

新进行设置。

2、传感器安装位置不对,例如旋转传感器只能通过主轴的转动才能采集信号,如果安

装到直线位移的地方或其他不动作的地方,均没有数据显示。

3、如果传感器选项和安装位置都正确,还没有速度显示,传感器损坏,请返厂维修。

㈤、仪器现场接地时,为什么要先接地线,然后再接断口线?

因为现场试验时,由于高压开关(尤其220Kv以上)的断口对地之间往往有很高的感应电压,此时电压量值很大,能量较小,但足以威胁到仪器本身的安全。仪器内部,断口信号输入端到地之间接有泄放回路。所以先接地线,优先接通了泄放回路,此时连接断口信号线时,即使断口感应了很高的电压,也能通过泄放回路泄放到大地,从而保证仪器的断口通道安全。

㈥、如何判断仪器端口是否正常?

仪器有十二断口,每一相断口均可独立使用。

①、在没接断口测试线就是分闸状态,测试界面也会同样显示“分”字。如果某断中的

一相出现 “合”字,则表示此断口有故障,这时要切换到别的断口进行测试。

②、接上断口测试线,将断口线的黄、绿、红和黑(公共)短接,断口状态由“分”字

变为“合”字,这表示正常。
