高压开关特性测试仪内触发分合闸控制接线方法

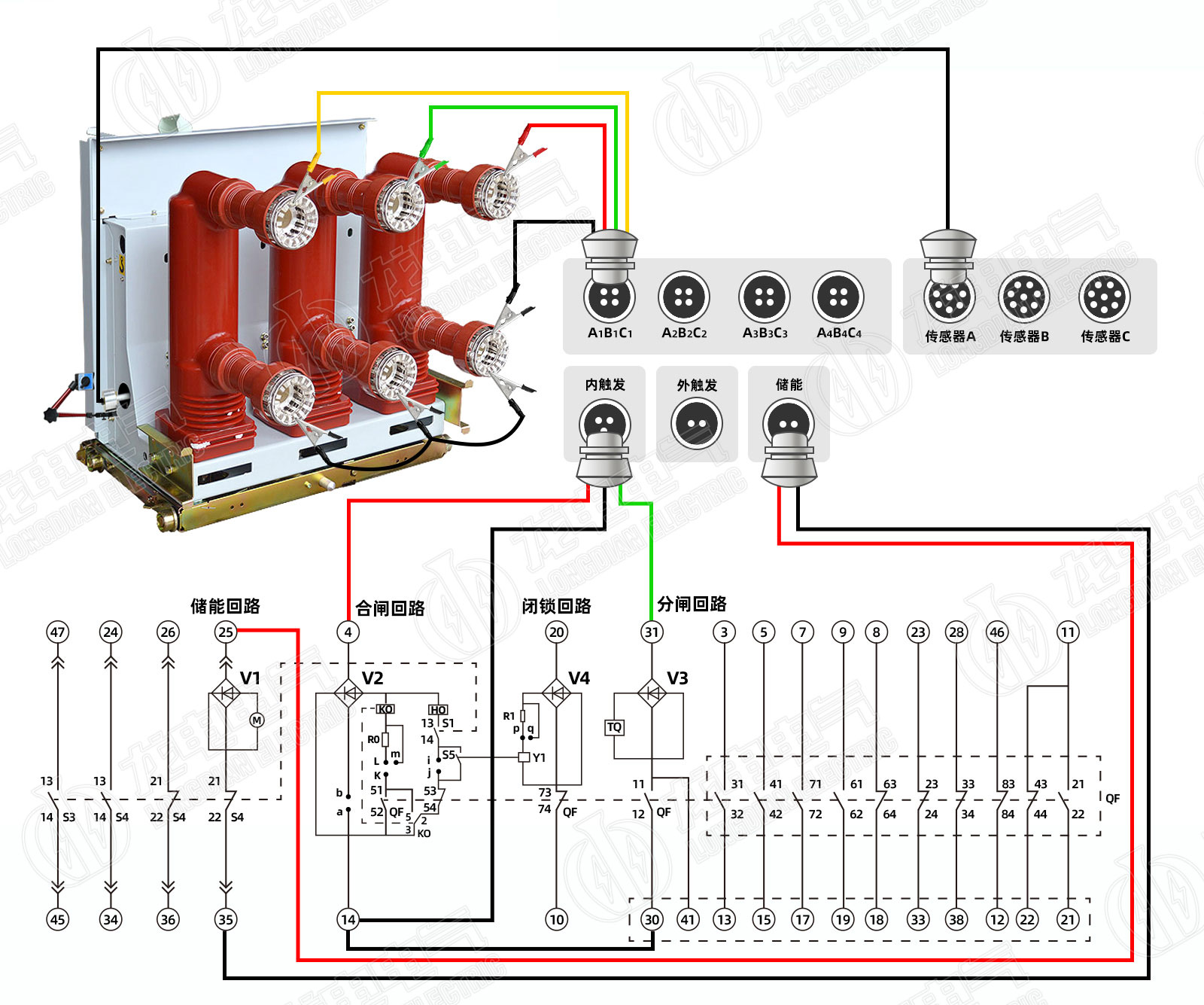

现场试验时，如果采用仪器内部电源，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“内触发”端口（航空插头）, 仪器 分+、合+、负 输出时，一般须接在辅助开关接点前（可有效保护线圈和仪器）。

接线时注意切断断路器装置自有的操作电源（断开刀铡或者拔掉保险），以免两种电源冲突,损坏仪器。
