电缆故障检测中的球隙装置:原理与应用

发布时间:2024-03-02 10:46:27浏览次数:112

武汉市龙电电气设备有限公司
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

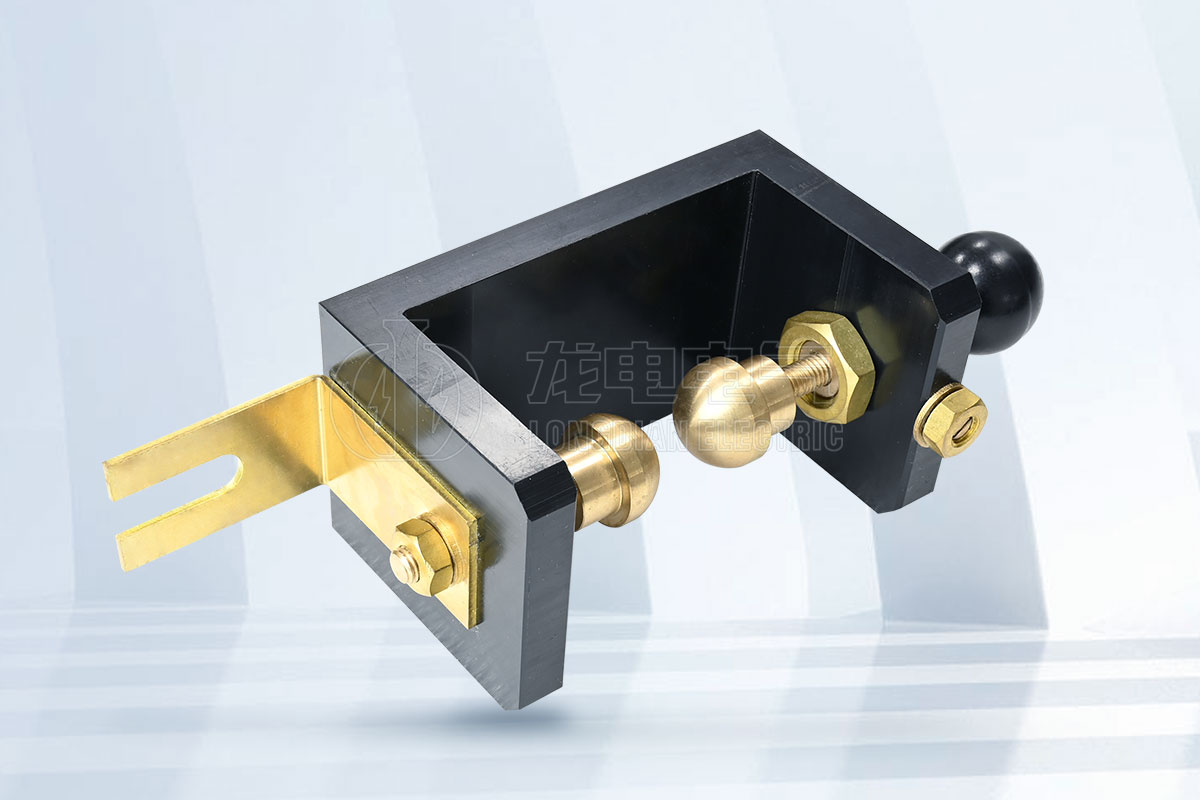

电缆故障球隙是一种用于高压电缆故障检测的装置,它的主要用途是在进行高压电缆故障定位时,通过施加高电压来模拟故障点的放电过程。


具体来说,球隙装置在电缆故障检测中的用途包括:

① 模拟故障放电:

在高压电缆故障检测过程中,球隙装置可以用来模拟故障点的放电现象。通过在球隙之间施加高电压,当电压达到一定值时,故障点会发生闪络放电,产生火花放电声。

② 故障点定位:

使用球隙放电时,可以通过声音测量方法来辅助定位故障点。当故障点放电时,会发出特定的声音,通过监听这些声音,可以在地面上沿着电缆路径移动,找到声音最响亮的位置,从而确定故障点的大致位置。

③ 记录波形:

在进行高压冲闪测试时,球隙装置可以帮助记录下故障点放电时的波形。这些波形数据对于分析故障性质和精确定位故障点至关重要。

④ 安全保护:

在进行高压测试时,球隙装置可以作为安全保护的一部分,确保在故障点放电时,测试人员和设备的安全。

⑤ 故障性质判断:

通过观察球隙放电的波形和声音,可以对故障的性质进行初步判断,如区分是闪络性故障还是泄漏性故障,这对于后续的故障处理和修复工作具有指导意义。

在使用球隙装置进行电缆故障检测时,应由专业人员操作,并确保所有安全措施得到妥善执行,以防止人员触电或其他安全事故的发生。
