高压电容在电缆故障检测中有哪些常见应用?

发布时间:2024-03-04 09:11:47浏览次数:109

武汉市龙电电气设备有限公司
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

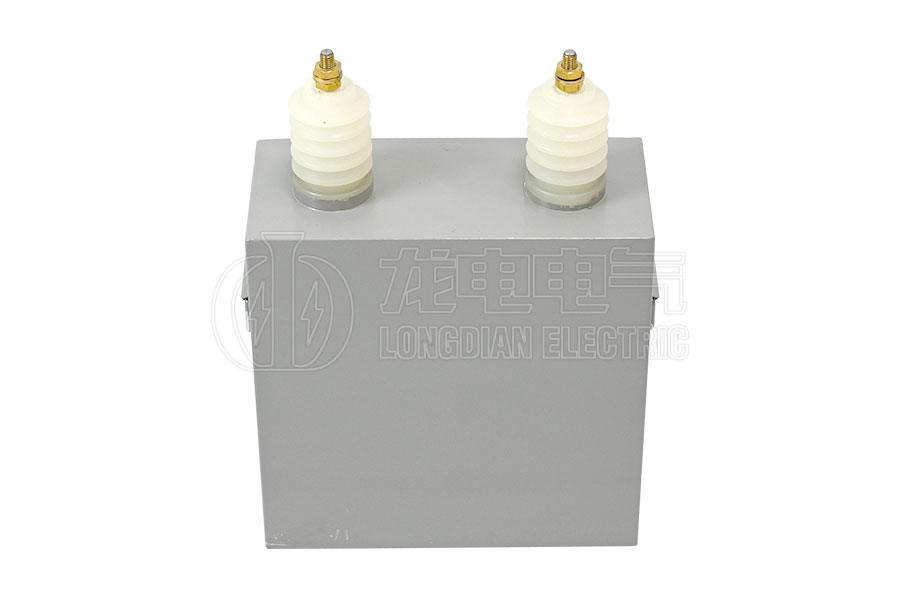

高压电容在电缆故障检测中的常见应用包括电流行波法、耐压试验和故障点放电定位等。


◆ 电流行波法:通过将电缆故障点击穿,采用线性电流耦合器采集电缆中的电流行波信号,根据电流行波信号在测试端与故障点的时间差来计算出故障点距离。

◆ 耐压试验:耐压试验分为直流耐压试验和交流耐压试验。直流耐压试验适用于纸绝缘电缆,而橡塑绝缘电力电缆适用于交流耐压试验。这些试验可以检测电缆的绝缘性能是否符合标准。

◆ 故障点放电定位:向电缆施加冲击高压信号使故障点放电时,会在电缆的外皮与大地形成的回路中感应出环流。这一环流在电缆周围产生脉冲磁场,通过监听声音信号和接收脉冲磁场信号,可以判断故障点的位置。

除了上述应用,还有其他方法和技术用于电缆故障诊断,如分析故障成因和类型、比较传统方法和现代先进方法的原理及优缺点等。这些方法有助于快速查找电缆故障,确保电力系统的稳定运行。
