电缆故障点定位方法有哪些?

发布时间:2024-03-04 09:46:44浏览次数:112

武汉市龙电电气设备有限公司
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

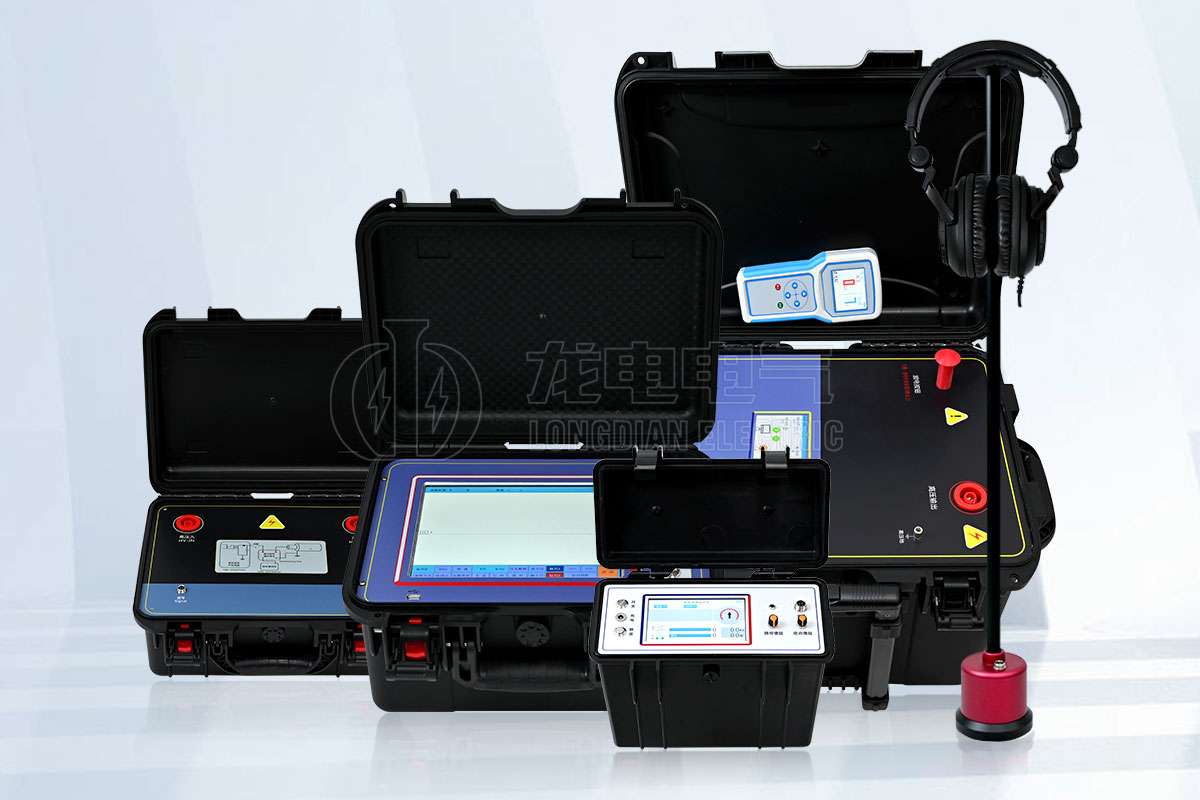

电缆故障点定位方法主要包括以下几种:


冲击高压闪络测试法(冲闪法): 这是一种常用的方法,适用于大部分闪络故障、断路和低阻、短路性故障。通过施加高压信号,使故障点发生闪络,从而确定故障点的位置。这种方法包括电感冲闪法和电阻冲闪法,其中电感冲闪法应用更为广泛。

跨步电压法: 这种方法适用于单相接地故障或两相、三相短路并接地故障。通过在故障相与地之间施加直流电源,利用跨步电压指示器在土壤表面寻找电势最低点,从而定位故障点。

声测定点法: 声测定点法利用故障点在高压冲击时产生的放电声音进行定位。通过拾音器接收故障点的放电声波,根据声音的强度变化来确定故障点的精确位置。

高频感应定位法: 这种方法通过向电力电缆输入高频电流,产生高频电磁波,然后通过地面探头接收电缆周边的高频电磁场。通过分析电磁场的变化来确定故障点位置。

红外热象技术: 利用电缆过载时芯线温度的升高,通过红外热象仪扫描电缆表面,拍摄温度场分布图像,进而反演计算电缆芯线的温度,实现非接触故障探测。

行波法: 行波法基于行波传输理论,通过测量故障行波在故障点和测量点之间的传播时间,结合已知的行波波速,计算故障点到测量端的距离。行波法包括高频脉冲法、单端法和双端法。

阻抗法: 阻抗法基于欧姆定理,通过测量故障电缆一端的电压电流信号,利用电缆纤芯的阻抗与电缆长度之间的正比关系,来求取电缆故障点到测量端的距离。阻抗法包括经典电桥法和分布参数法。

电磁法定位法: 这种方法通过观察电磁波的变化来判断故障点的位置,尤其适用于开路故障。通过测量电缆路径上的电磁信号变化,可以确定故障点的大致位置。

跨步电压法测试: 这种方法通过在故障相与地之间施加高压电流,利用跨步电压指示器沿电缆路径测量电位变化,当靠近故障点时,电位差会迅速增加,从而定位故障点。

这些方法各有优势和局限性,实际应用中可能需要结合多种方法来提高故障定位的准确性和效率。
