CT互感器进行电阻、励磁或变比试验操作方法

发布时间:2024-03-22 13:30:58浏览次数:835

武汉龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

我们以LDTCP-1200D变频互感器综合测试仪来讲解CT互感器进行电阻、励磁或变比试验操作方法

1200D变频互感器综合测试仪

① CT互感器进行电阻、励磁或变比试验接线

1、输出的S1红色测试线和输出电压测量的S1黄色测试线短接在一起,接在互感器二次1S1端子。

2、输出的S2黑色测试线和输出电压测量的S2黑色测试线短接在一起,接在互感器二次1S2端子。

3、感应电压测量的P1和P2对应接高压的P1和P2,如果P1和P2没有对应接,测量结果变比就会是反极性+。

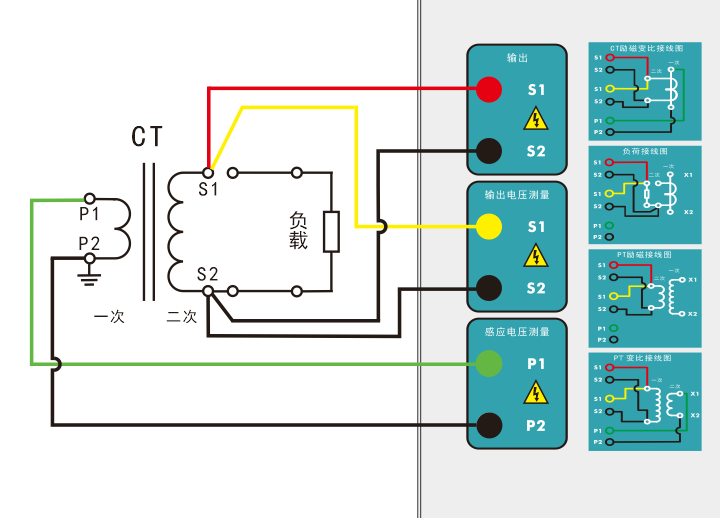

CT互感器进行电阻、励磁或变比试验接线示意图如下:

电阻、励磁或变比试验接线图

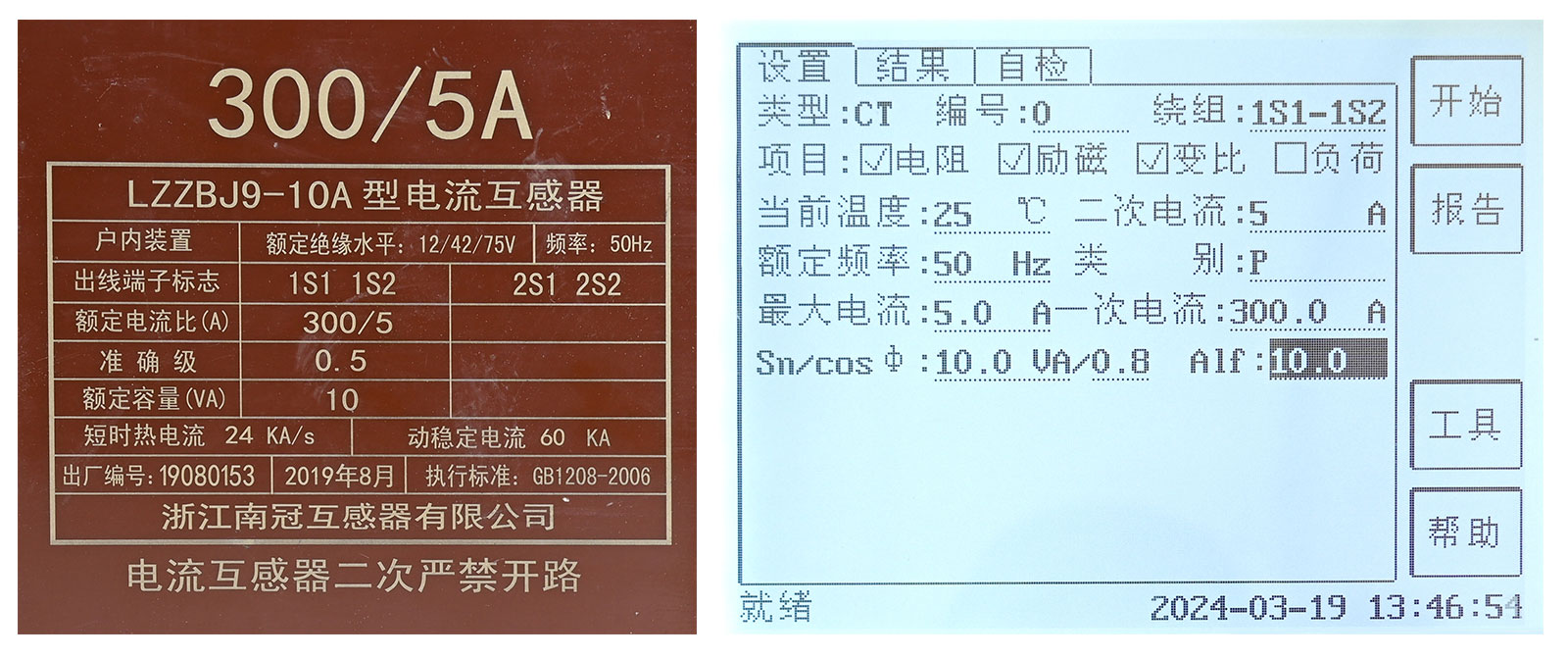

② 接好测试线,进行参数设置,对应互感器铭牌输入对应的参数,如下图:

电阻、励磁或变比试验参数设置


③ 参数设置

第1步:在参数界面,类型栏中选择CT选项。

第2步:填入合适编号和绕组,以便试验结束后保存报告时有合适的报告名称。

第3步:选择试验项目,在对应的试验项目前打钩✔。

第4步:输入当前温度:测试时绕组温度,一般可输入测试时的气温。

第5步:输入二次电流:指CT二次侧的额定电流,一般为1A和5A。

第6步:选择额定频率:指CT的额定工作频率,可选值为:50Hz或60Hz。

第7步:选择绕组级别:对于CT,有P(保护)、TPY(暂态保护)、M(计量)等3个选项。选项不同,后面的参数存在不同。

第8步:输入最大电流:一般可设为额定二次电流值,对于额定二次电流为5A的CT,设置为5A,对于额定二次电流为1A的CT,一般可设为2A。

第9步:输入一次电流:CT的额定一次电流,用于计算准确的实际电流比。

第10步:输入Sn/cosФ:Sn指的是铭牌上的额定负荷,cosФ指的是功率因数,一般为0.8或1。


④ 参数设置完成后,进行测试,测试时间通常在10秒左右结束。拧动旋转鼠标,查看测试数据,也可以选择打印数据。
