高压开关特性测试仪接线图

发布时间:2024-04-08 10:29:40浏览次数:254

武汉市龙电电气设备有限公司
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

龙电电气专注高压开关试验设备研发,将以GKC-HB高压开关特性测试仪为例,详细阐述其接线与操作流程

GKC-HB高压开关特性测试仪

断口接线方式:

该仪器共设二个断口测试输入接口,每个断口共四线,分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端,GND(黑线)静触头(三相短接),总共可对六断口的断路器(开关)的测试取样。

下图中以三断口和六断口断路器连接为例,断口测试输入接口都用上,连接方式为:A1、A2、接断口输入的黄线,B1、B2接断口输入绿线,C1、C2接断口输入红线,对于三相三断路器连接就只需用前一个断口测试信号输入接口,其中A1断口为主断口。(注:三断口,六断口,十二断口断路器共一个公共地GND)

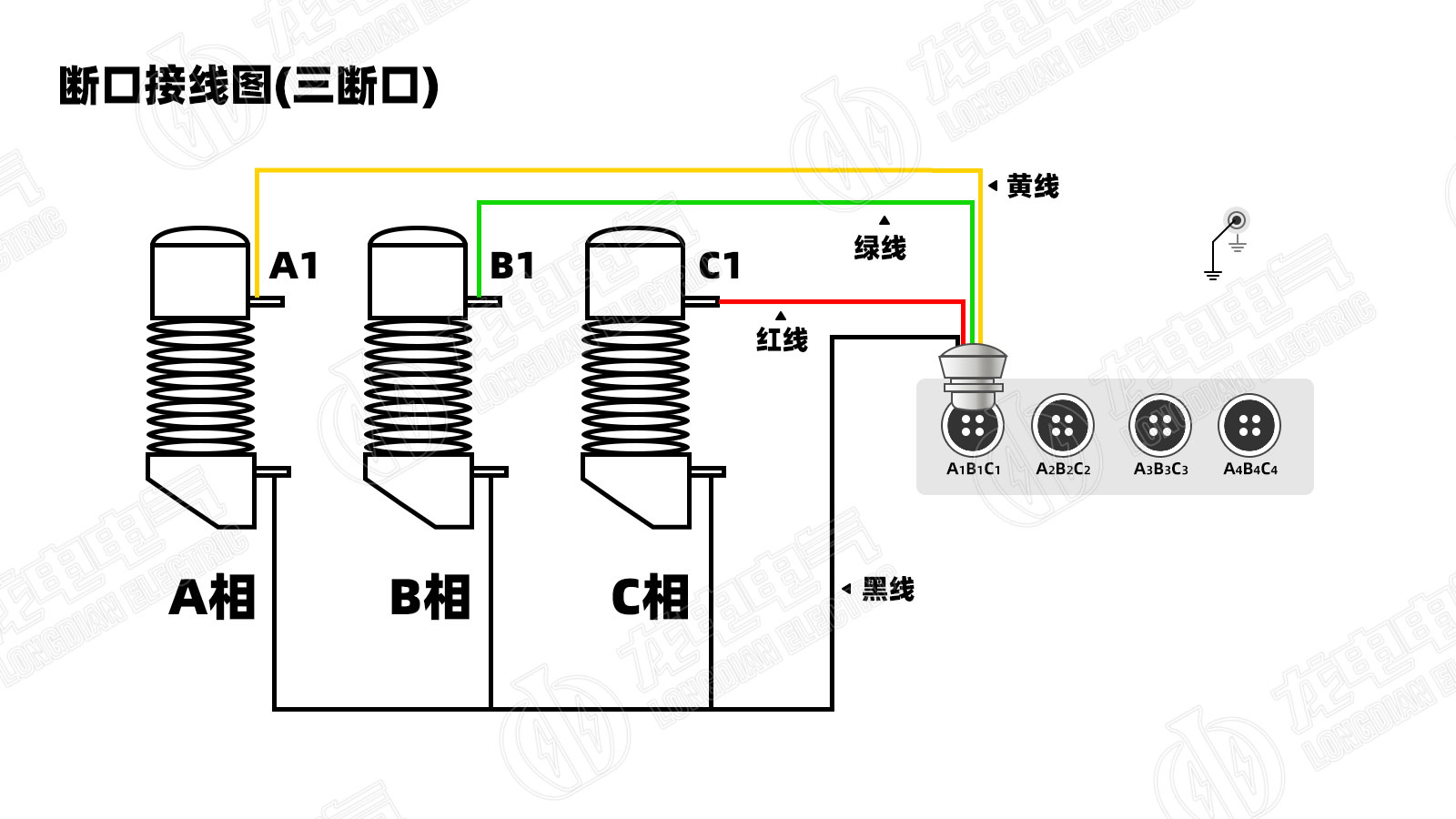

端口接线图(三端口)

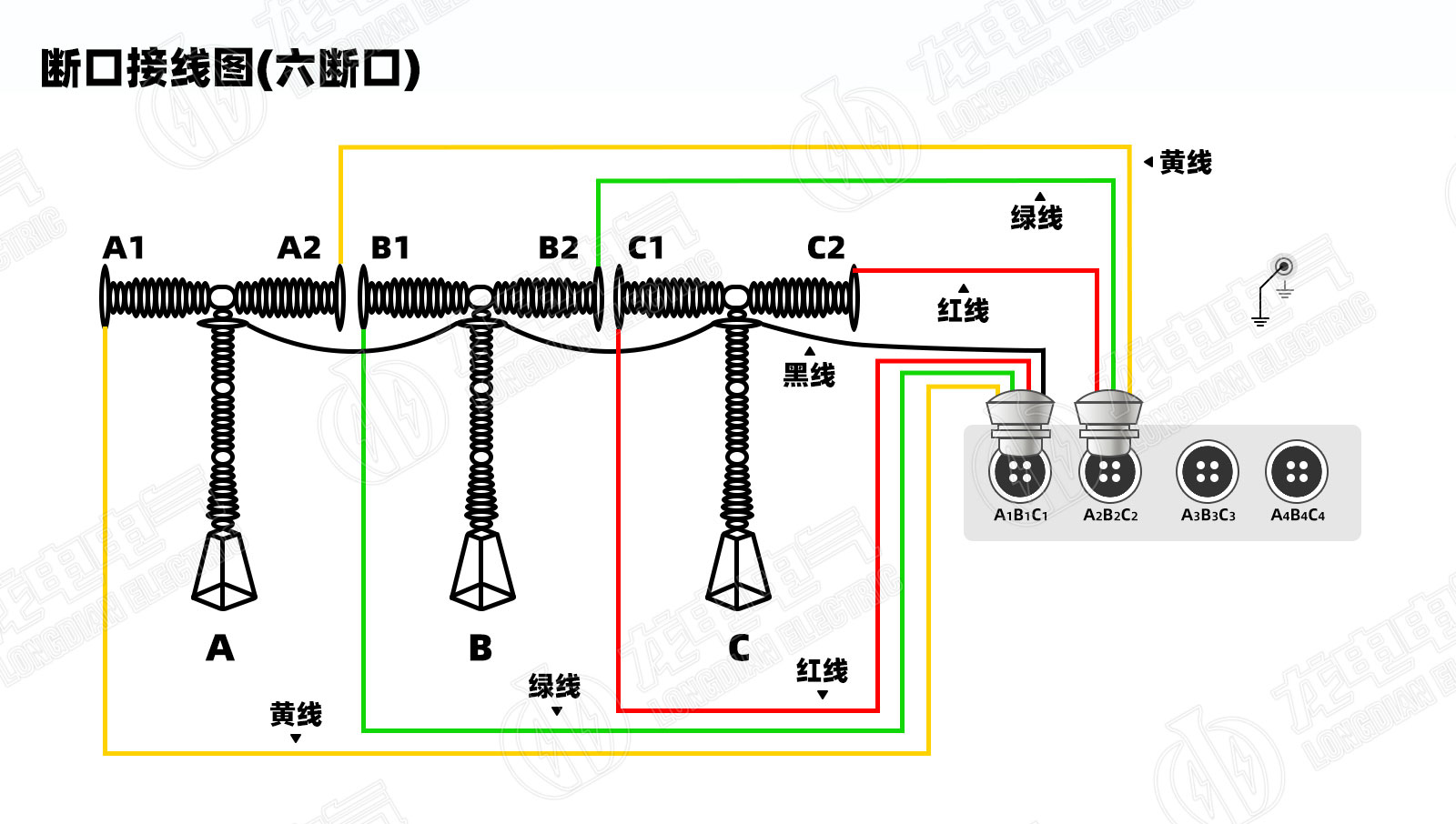

端口接线图(六端口)

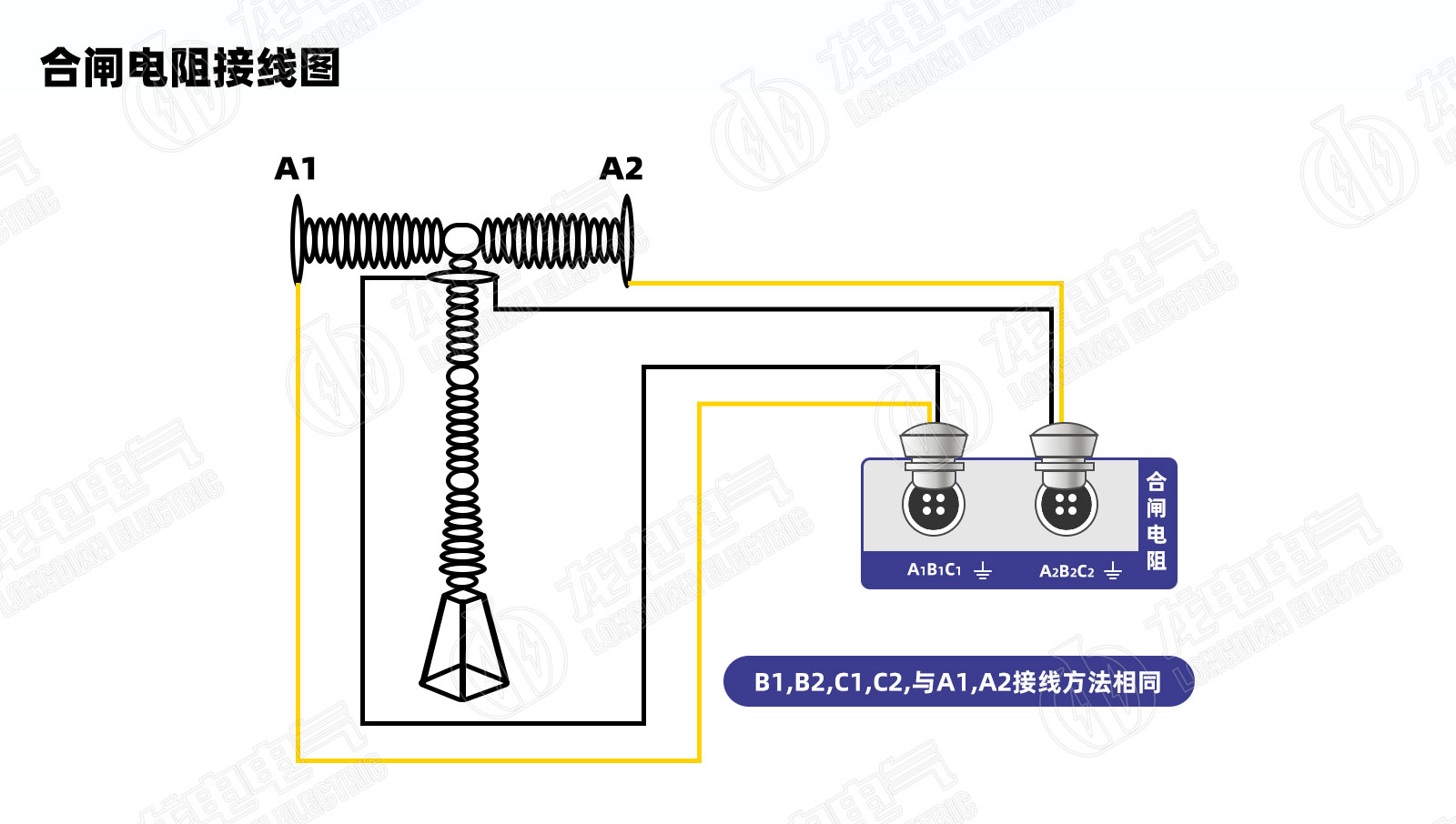

合闸电阻接线图

内触发分合闸控制接线方法:

现场试验时,如果采用仪器内部电源,合闸控制线(红色)、分闸控制线(绿色)、公共线(黑色)接入到仪器面板的“内触发”端口(航空插头), 仪器分+、合+、负 输出时,一般须接在辅助开关接点前(可有效保护线圈和仪器)。接线时注意切断高压开关装置自有的操作电源(断开刀铡或者拔掉保险),以免两种电源冲突,损坏仪器.

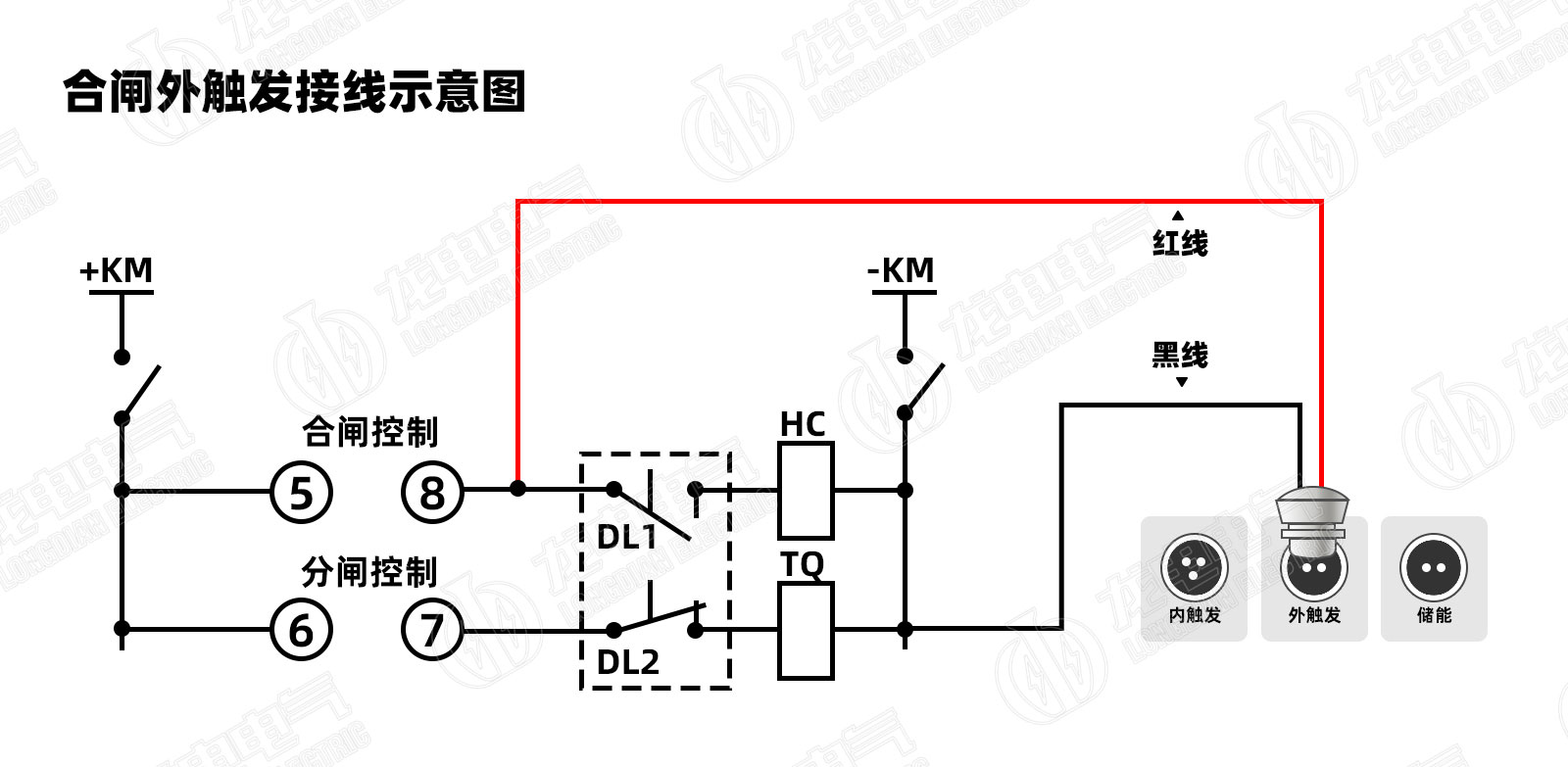

合闸外触发接线

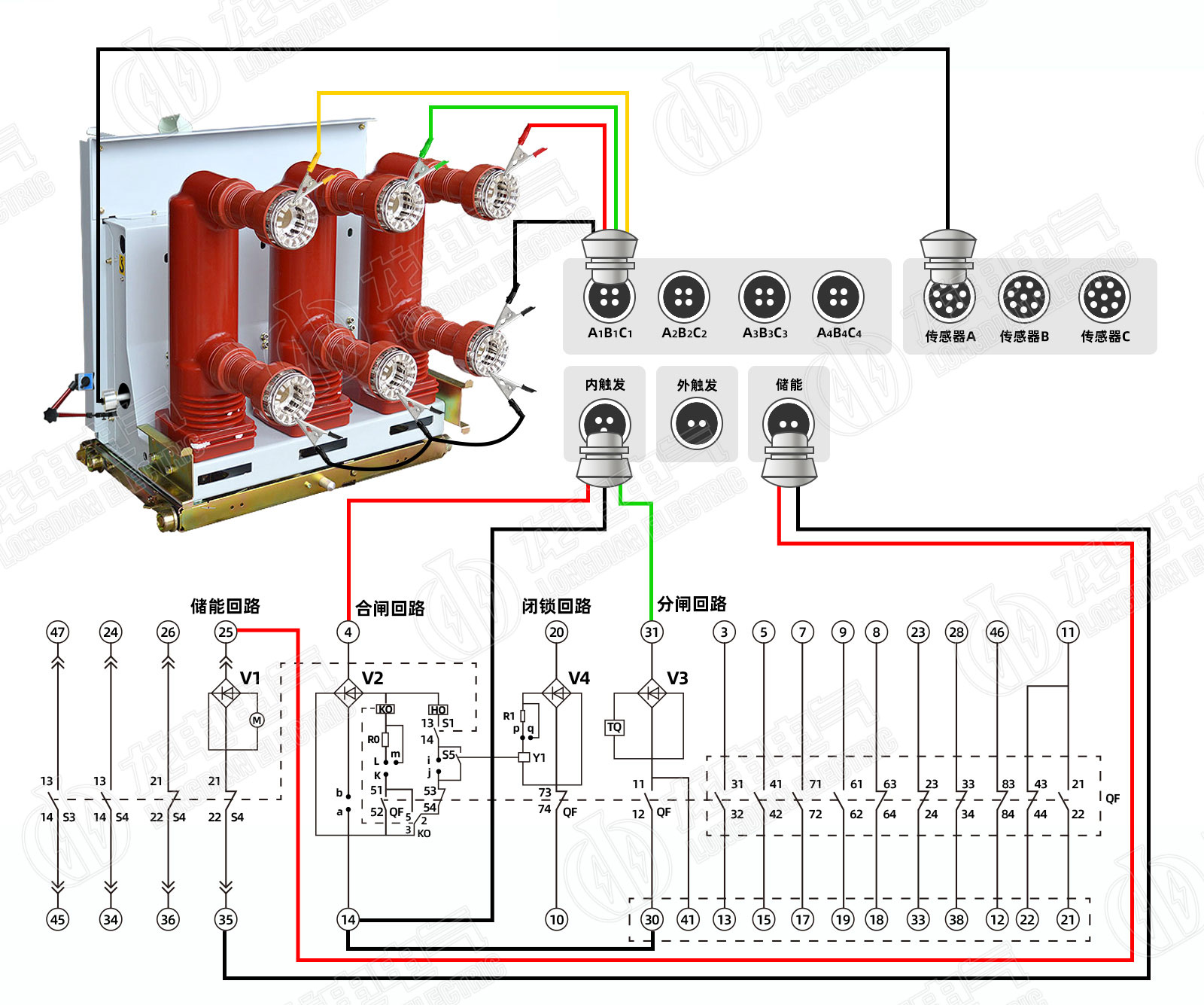

开关测试仪完整接线示意图

外触发接线(用于交流断路器、永磁断路器或者线圈电流大驱动不了的断路器)

使用外部电源进行合或分闸试验,仪器只采集电压电流信号,步骤如下:

⑴、先将控制线接入到仪器面板的“外触发”端口

⑵、仪器进行参数设置,将触发方式设置成外触发,采集时间设置5秒左右,设置的采集时间就是等待信号的时长,超过时长数据就会采集不到。

⑶、用外触发线(同储能线)接合闸或分闸线圈两端(接控制回路点也可以)。

⑷、特性测试菜单选择合闸或分闸测试,随即启动外部电压,仪器就可采集到合分闸数据。

⑸、用户在接线前,应根据各种高压开关控制屏的接线图,仔细分析后接线。

手动触发方式不需要接控制线

在参数设置菜单中把采集信号时间延长5秒钟,然后快速进行手动分或合闸,即可采到信号,此动作要在5秒钟内完成,超过则不显示数据,测试的数据主要参考弹跳时间、弹跳次数、同期、速度,合、分时间为评估值。
