地埋电缆故障定位仪的使用流程

发布时间:2024-05-10 09:21:14浏览次数:152

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

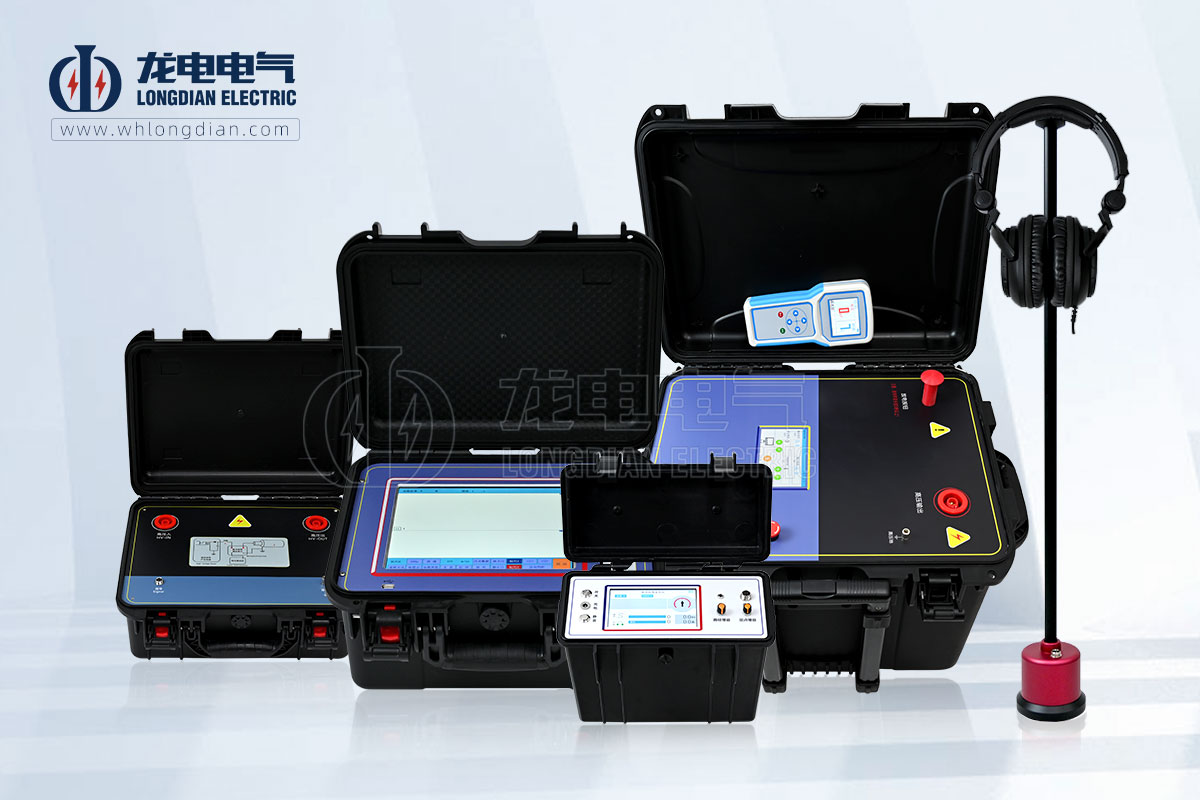

地埋电缆故障定位仪的工作原理是利用电磁波的传播特性来定位地埋电缆故障点。其工作流程主要分为以下三个步骤:


一、故障诊断

地埋电缆故障定位仪的首要任务就是对故障进行精确诊断。这一过程需要借助多种测试手段,如测量绝缘电阻等方式,以确定故障的具体性质。常见的故障类型包括:

1. 低阻接地故障:这种情况下,电缆芯线与大地直接接触,导致电流泄漏。

2. 开路故障:电缆芯线断开,使得电路无法正常导通。

3. 泄漏性高阻故障:电缆绝缘层受损,但尚未完全击穿,从而导致少量电流泄漏。

4. 闪络性高阻故障:电缆绝缘层部分击穿,引发短时的火花放电现象。

二、测距(预定位)

在完成故障诊断后,接下来便是对故障进行预定位。这一阶段需要根据故障的具体性质,选择适当的测距方法,以便初步确定故障的大概位置。常用的测距方法如下:

1. 脉冲反射法:向电缆注入高压脉冲信号,然后接收反射回的脉冲信号。通过分析脉冲波形的变形程度和传播时间,便可计算出故障距离。

2. 低压脉冲法:向电缆注入低压脉冲信号,并测量脉冲波在电缆中的衰减情况,以此推断出故障距离。

3. 电磁感应法:在地面上设置发射机,向地下电缆发送电磁波,同时在接收机处接收电缆辐射的电磁波信号。通过分析信号强度的变化,便可得出故障距离。

三、定点(精准定位)

在预定位之后,我们需要进一步精确定位故障点。这一阶段需要沿着电缆路径在预定位点附近进行细致的探测,直至找到精确的故障点位置。常用的定点方法如下:

1. A字架法:使用A字架天线接收电缆泄漏的电磁波信号,通过分析信号强度的变化,便可确定故障点的位置。

2. 波峰法:接收电缆辐射的电磁波信号,并测量信号峰值的大小,以此推断出故障点的位置。

3. 跨步电压法:在地面上设置两个探头,测量两点间的电压差,通过分析电压差的变化,便可确定故障点的位置。
