架空线路故障定位装置交流定位方法

发布时间:2024-05-30 09:33:29浏览次数:154

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

交流定位分直连输出方式和外接升压器输出两种方式。直连输出方式输出电流大,电压低,适用于低阻故障,定位时在线缆正下方,无需登杆。外接升压器输出方式输出电流小,电压高,适用于高低阻故障,定位时需要登杆挂接传感器。这两种交流定位方式均不需要解除线路中的接地PT。

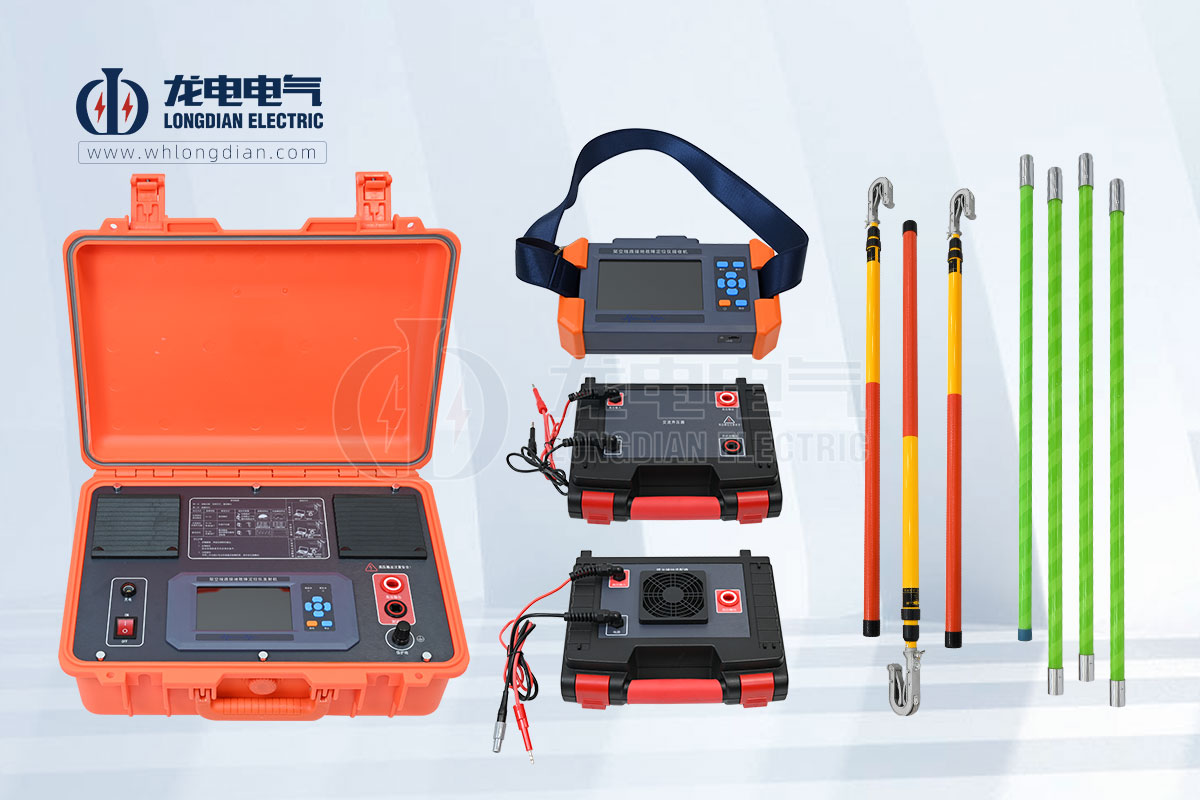

架空线路故障定位装置

直连输出方式工作原理

在故障线路停运后,首先由发射机向线路施加交流信号,电流由发射机发出,流经故障线路,在接地点入地并通过大地返回发射机。在架空线的正下方,接收机插入直连传感器,检测注入的交流信号,测量线路中注入电流和阻性电流含量。由于分布电容的存在,故障点前电流值为阻性电流和容性电流的合成,故障点后全部为容性电流(阻性电流含量为0%)且数值变小,比较故障前后电流值和阻性电流含量会发生明显变化。据此判断故障前后位置。可先进行粗略分段,再精确定点,从而快速确定故障位置

故障相和故障前后判断方法:

分别挂接A、B、C三相线路,如果其中一相线路电流值或阻性电流含量为其它两相线路的2倍,则该条线路为故障线路且处于故障上游。

当三相线路测得的电流和阻性电流含量差别不明显时,需要如下处理。

如果测量的三相电流都在11mA左右,达到了发射机最大输出能力,说明分布电容较大,需要进一步分段,减少分布电容影响。如无法分段则使用直流定位方式。

如果测量的三相电流都较小(小于6mA),说明为本段线路无故障或故障电阻很高,交流方式不适用。如确认存在接地故障,则需要使用直流定位方式。

当采用直流定位模式时,如果线路存在接地PT需要解除接地PT后再使用直流定位方式定位。
