局部放电测试仪是一种用于检测高压电力设备绝缘中局部放电现象的仪器。局部放电是绝缘材料中局部缺陷(如气隙、空腔等)在电场作用下产生的电击穿现象。局部放电会对绝缘材料造成损害,降低其寿命,甚至导致电力设备故障。

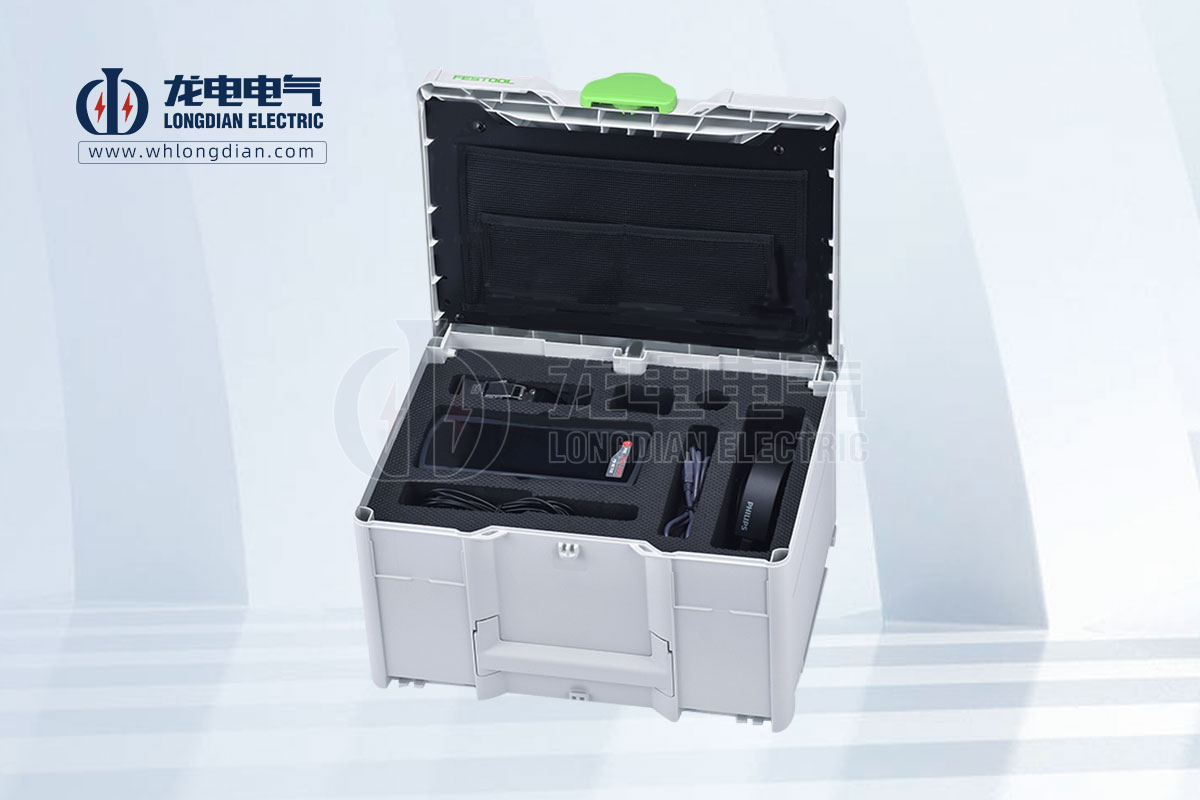

局部放电检测仪

局部放电测试仪通过测量局部放电脉冲的幅值、波形等参数来判断绝缘材料的状况。为了获得准确的测试结果,需要选择合适的检测阻抗和时间窗设置。

检测阻抗是连接在局部放电检测电路中的电阻。检测阻抗的选择应考虑以下因素:

◆ 被测设备的类型和参数

◆ 局部放电脉冲的特性

◆ 测试仪的灵敏度

检测阻抗应选择与被测设备的阻抗匹配。对于电缆、电容器等容性设备,应选择较高的检测阻抗;对于变压器、套管等感性设备,应选择较低的检测阻抗。

时间窗是局部放电测试仪用于捕捉局部放电脉冲的时间间隔。时间窗的选择应考虑以下因素:

◆ 局部放电脉冲的持续时间

◆ 测试仪的采样率

◆ 测试环境的干扰

时间窗应选择比局部放电脉冲的持续时间稍长。对于脉冲持续时间较短的局部放电,应选择较短的时间窗;对于脉冲持续时间较长的局部放电,应选择较长的时间窗。

对于电缆,检测阻抗通常选择100Ω~10kΩ,时间窗选择0.1μs~10μs。

对于电容器,检测阻抗通常选择1kΩ~100kΩ,时间窗选择0.1μs~10μs。

对于变压器,检测阻抗通常选择10Ω~100Ω,时间窗选择1μs~100μs。

对于套管,检测阻抗通常选择10Ω~100Ω,时间窗选择1μs~100μs。
