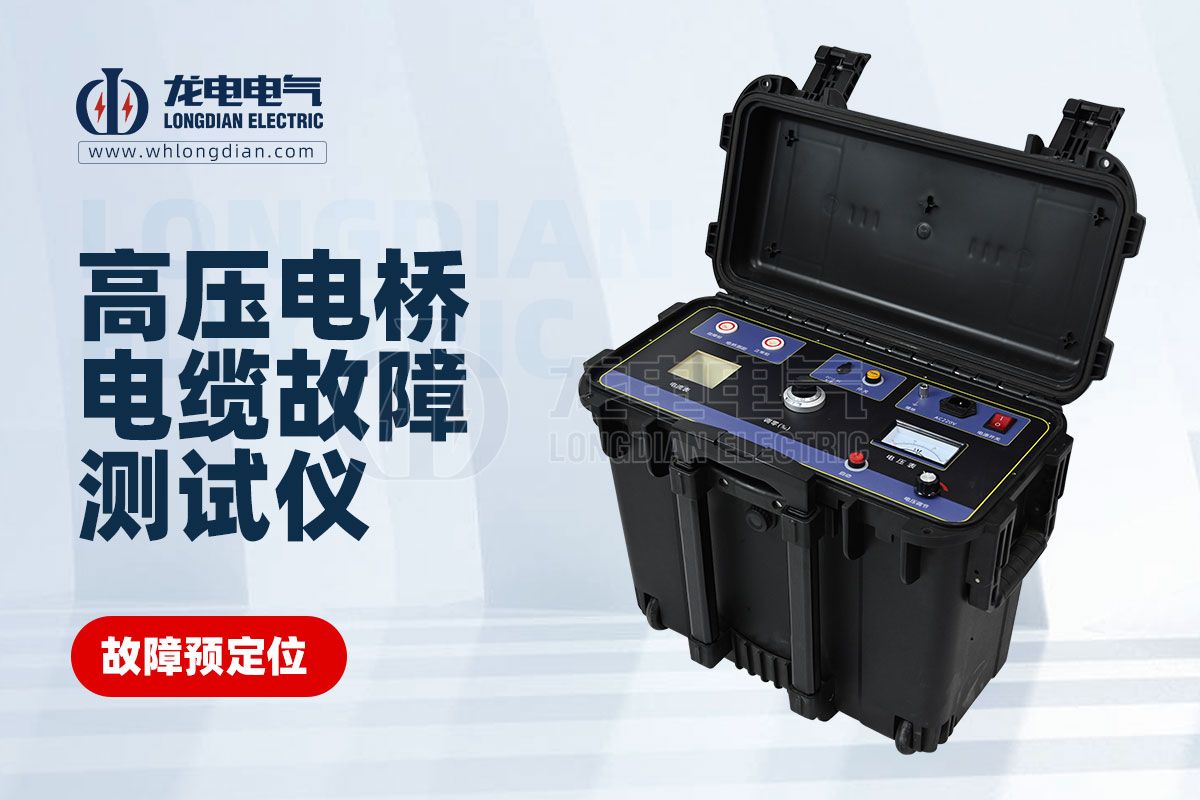

高压电桥电缆故障测试仪是如何工作的?

发布时间:2024-06-21 10:21:42浏览次数:109

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

高压电桥电缆故障测试仪是一种利用电桥原理来测量电缆故障距离的仪器。它主要由高压电源、电桥电路、检波器和指示器等部分组成。


① 工作原理

◆ 施加高压:将高压电源加在被测电缆上,使电缆发生故障。故障点处的泄漏电流或闪络电流会在电缆两端形成电压降。

◆ 电桥比较:利用电桥电路将故障点处的电压降与标准电压进行比较。电桥由两组电阻臂组成,其中一组电阻臂的阻值与故障点与馈电端的距离成正比。通过调节电桥另一组电阻臂的阻值,使电桥达到平衡。

◆ 指示距离:当电桥达到平衡时,故障点与馈电端的距离可以通过指示器读出。指示器通常为刻度盘或数字显示器。


② 优缺点

优点:

结构简单,使用方便。

测量精度高,定位准确。

可用于测量各种类型电缆的故障。

缺点:

对高阻故障的测量精度较低。

容易受到外界干扰。


③应用范围

高压电桥电缆故障测试仪可广泛应用于电力电缆、通信电缆、矿山电缆等各种电缆的故障探测和测距。


④ 注意事项

在使用高压电桥电缆故障测试仪之前,应先切断被测电缆的电源,并进行必要的安全措施。

高压电桥电缆故障测试仪工作时,应注意人身安全,避免触电。

应定期对高压电桥电缆故障测试仪进行检修和校正,以确保其测量精度。
