无线高压核相仪工作原理、优缺点及应用

发布时间:2024-07-10 09:53:33浏览次数:73

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

无线高压核相仪的工作原理是基于电磁感应原理和无线传输技术。

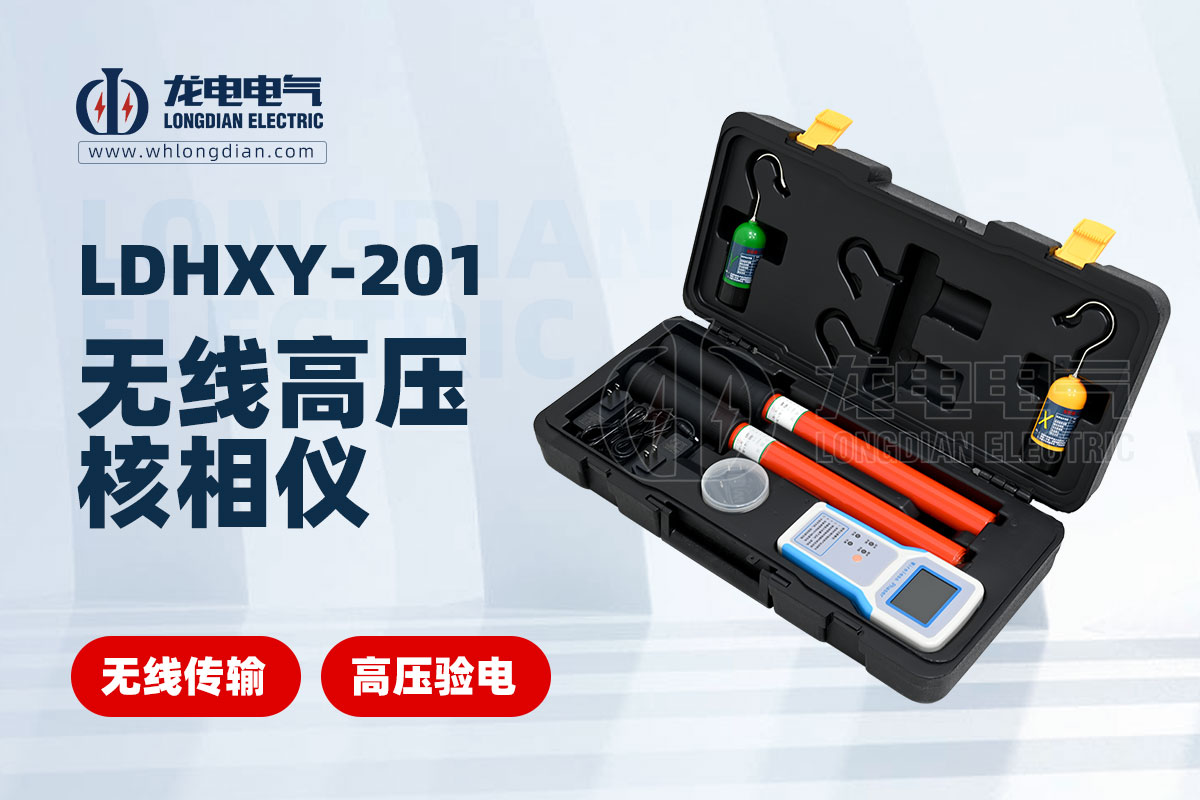

无线高压核相仪

1. 电磁感应原理

当导线中流过交流电流时,导线周围会产生交变磁场。如果在导线附近放置另一个导体,则在后者的导体中也会感应出交变电动势。

在无线高压核相仪中,发射器和接收器均带有电极,充当感应线圈。当发射器和接收器靠近被测导线时,被测导线中的电流会在发射器和接收器的电极中感应出交变电动势。

2. 无线传输技术

发射器将感应到的交变电动势转换为无线信号,并通过无线通道传送到接收器。接收器接收无线信号后,将其转换为电信号,并与接收器本身感应到的交变电动势进行比较。

3. 相序判别

通过比较发射器和接收器感应到的交变电动势的相位差,可以判断被测电网的相序。

具体来说,无线高压核相仪的的工作流程如下:

将发射器和接收器分别连接到被测电网的两相或三相导线上。

打开发射器电源。

发射器采集相电压信号并将其转换为无线信号。

无线信号通过无线通道传送到接收器。

接收器接收无线信号并进行解调。

接收器与发射器感应到的交变电动势进行比较。

接收器根据比较结果指示被测电网的相序。

例如,如果发射器和接收器感应到的交变电动势同相,则说明被测电网同相;如果发射器和接收器感应到的交变电动势异相,则说明被测电网异相。

无线高压核相仪的优点是:

◆ 安全性高:无需连接导线,避免了触电危险。

◆ 使用方便:一人即可完成操作。

◆ 灵活性强:不受地形和设施构架的限制,可用于各种场合。

◆ 测量精度高:相序判别准确可靠。

无线高压核相仪广泛应用于电力系统、铁路、冶金、化工等行业,用于检测高压电网的相序,为安全运行提供保障。
