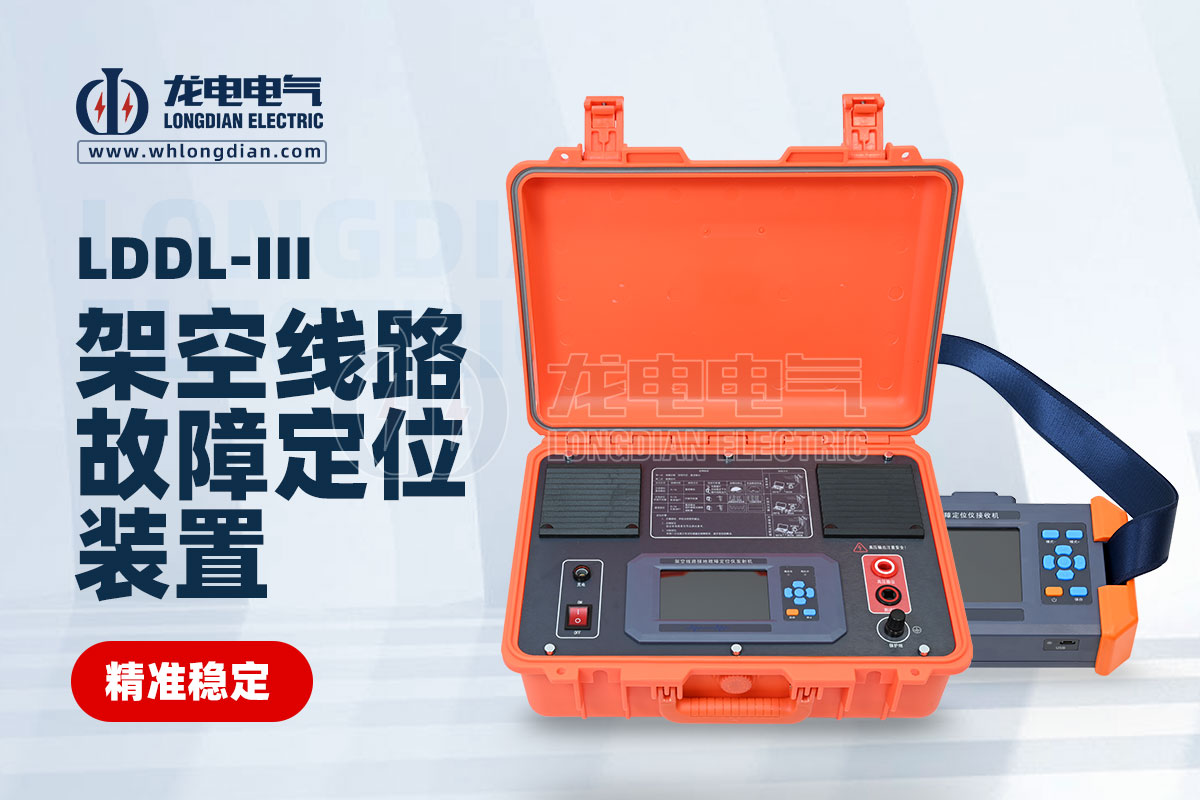

在现代电力系统中,架空线路作为电能传输的主要通道,其安全稳定运行至关重要。然而,由于自然环境、设备老化及人为因素等多种原因,架空线路故障时有发生。为了快速准确地定位故障点,提高抢修效率,武汉市龙电电气设备有限公司推出了LDDL-III架空线路故障定位装置。
LDDL-III架空线路故障定位装置是一款集故障诊断、交流定位、直流定位、交流耐压、直流耐压等多种功能于一体的先进设备。它适用于6-35kV架空线路,能够解决低阻故障、高阻故障、弧光接地故障以及相间短路故障等多种类型的故障。该装置不仅操作简单,使用方便,而且具备高效的工作效率和广泛的故障检测范围。
● 故障诊断
LDDL-III装置首先通过故障诊断功能,对线路的绝缘电阻和电容进行测量,为后续的故障定位提供基础数据。该功能能够准确测量电阻(量程600MΩ,精度±10%)和电容(量程最大10uF,精度±20%),并指导合适的定位方法。
● 交流定位
交流定位是LDDL-III装置的核心功能之一。根据故障类型的不同,交流定位可分为直连输出和外接升压器输出两种方式:
● 直连输出
适用于低过渡电阻接地故障。该方式下,装置发射大功率特种低频(20Hz异频)交流信号,并沿线分段查找,无需登杆挂接传感器,极大地提高了测试效率并降低了工作强度。直连输出的电流为200mA,电压峰值可达560V。
外接升压器输出:适用于安装有智能开关(存在接地PT)的线路发生的中过渡电阻接地故障。该方式下,同样发射大功率特种低频交流信号,但接收信号时需要登杆挂接传感器。外接升压器输出的电流为33mA,电压峰值可达3.4kV。创新的阻性电流含量和电流幅值比对技术,使得故障范围检测更加精确。
● 直流定位
对于高/低过渡电阻接地及弧光接地故障,LDDL-III装置采用直流定位方式。发射大功率脉动直流信号(频率1Hz),沿线分段查找故障点。发射机具有停止自动放电功能,保证了操作的安全性。直流定位的输出方式为限功率恒流输出,电流为70mA,电压为DC8kV。
LDDL-III装置不仅功能强大,而且技术指标优越,保护功能完善。其具备过热保护、过流保护、欠压关机等保护功能,确保设备在复杂环境下的稳定运行。同时,该装置还具备自动放电功能,2小时无操作将自动关机,避免了能源的浪费和安全隐患。
● 故障诊断:首先使用LDDL-III装置对线路的绝缘电阻和电容进行测量,评估线路的整体健康状况。
● 选择合适的定位方式:根据故障诊断结果和故障类型,选择合适的交流定位或直流定位方式。
● 信号发射与接收:按照选定的定位方式,发射信号并沿线分段接收信号,根据信号强度变化确定故障位置。
● 记录与分析:使用装置的数据保存记录功能,记录测试数据,并进行详细分析,以确认故障类型和具体位置。
LDDL-III架空线路故障定位装置以其强大的功能、优越的技术指标和完善的保护功能,为架空线路故障的快速准确定位提供了有力保障。通过使用该装置,电力部门可以迅速查明故障点,减少停电时间,提高供电可靠性,保障电力系统的安全稳定运行。
