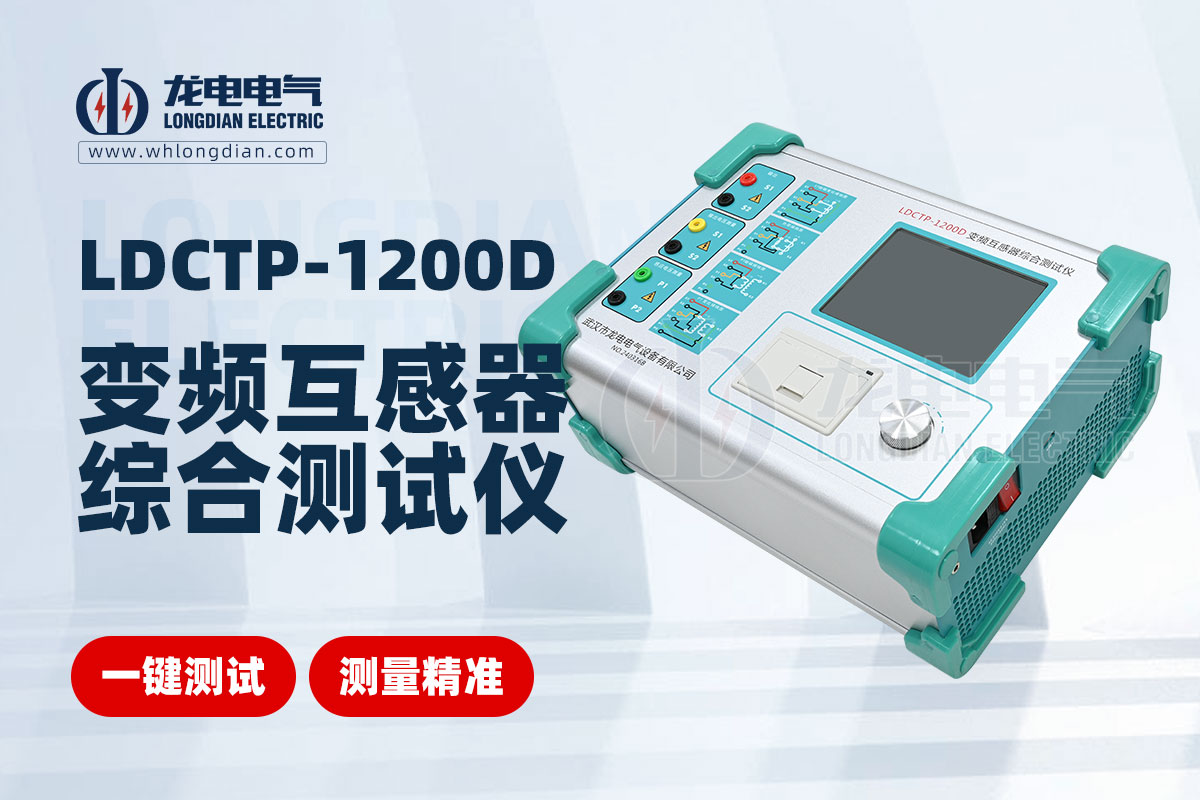

变频互感器综合测试仪是一款功能全面的精密电子仪器,广泛应用于电流互感器(CT)和电压互感器(PT)的各类试验。该测试仪不仅具备高度的测试精度,还提供了多种试验功能,以满足不同互感器测试的需求。以下是对武汉龙电电气研发生产的LDCTP-1200D变频互感器综合测试仪来介绍主要试验功能:

变频互感器综合测试仪

① 电流互感器(CT)试验功能

◆ 电阻测试

用于测量CT二次绕组的电阻,该测试有助于判断绕组是否存在短路或断路情况。

测试时,变频互感器综合测试仪会输出一定的电流,并测量绕组两端的电压降,从而计算出电阻值。

◆ 励磁特性测试

通过施加不同的电压到CT的二次侧,测量对应的电流值,绘制出励磁曲线。

该测试能够反映CT在铁芯饱和前后的工作情况,对于评估CT的性能具有重要意义。

变频互感器综合测试仪还会自动计算拐点电压/电流等参数,为后续的误差分析和故障诊断提供依据。

◆ 变比测试

用于检查CT的实际电流比是否与额定电流比一致。

测试时,变频互感器综合测试仪会向CT的一次侧施加一定的电流,并测量二次侧的电流值,从而计算出变比值。

同时,变频互感器综合测试仪还会测量比值差和相位差,以评估CT的变比准确性。

◆ 负荷测试

通过向CT的二次侧施加一定的负荷,测量其二次侧的实际负荷、功率因数和阻抗。

该测试有助于判断CT在额定负荷下的工作情况,以及是否能够满足保护设备的精度要求。

◆ 其他特殊测试

对于不同类型的CT(如P级、TPY级、计量级等),变频互感器综合测试仪还提供了特定的参数设置和测试项目。

例如,对于P级CT,可以测试其准确限值系数(ALF)和仪表保安系数(FS);对于TPY级CT,可以测试其对称短路电流倍数(Kssc)和暂态面积系数等。

② 电压互感器(PT)试验功能

◆ 电阻测试

与CT电阻测试类似,用于测量PT二次绕组的电阻值。

测试前需要确保PT的一次侧已经断开,以避免对测试结果产生干扰。

◆ 励磁特性测试

通过施加不同的电压到PT的二次侧,测量对应的电流值,绘制出励磁曲线。

该测试有助于评估PT在铁芯饱和前后的工作情况,以及是否存在异常情况。

◆ 变比测试

用于检查PT的实际电流比是否与额定电流比一致。

测试时,变频互感器综合测试仪会向PT的一次侧施加一定的电压,并测量二次侧的电压值,从而计算出变比值。

同时,变频互感器综合测试仪还会测量匝数比和极性,以评估PT的变比准确性和极性关系。

③ 自测功能

变频互感器综合测试仪还提供了自测功能,用于检查设备是否损坏以及测量电路是否正常。通过设置测试电流、测试电压和测试频率等参数,测试仪可以输出对应的电压或电流,并显示检测到的实际电压有效值或电流有效值。这有助于用户及时发现设备故障并进行维修。

武汉市龙电电气设备有限公司是一家集研发、生产、销售于一体的综合性电力检测设备制造商与服务商,专注于变频互感器综合测试仪等电力试验设备的研发与生产。深耕电力行业多年,公司凭借优秀的产品品质、实惠的价格以及终身质保的承诺,赢得了广泛的客户信赖。我们承诺24小时不间断为您提供专业的技术支持,确保您的设备始终处于最佳状态。选择龙电电气,选择专业与信赖!
