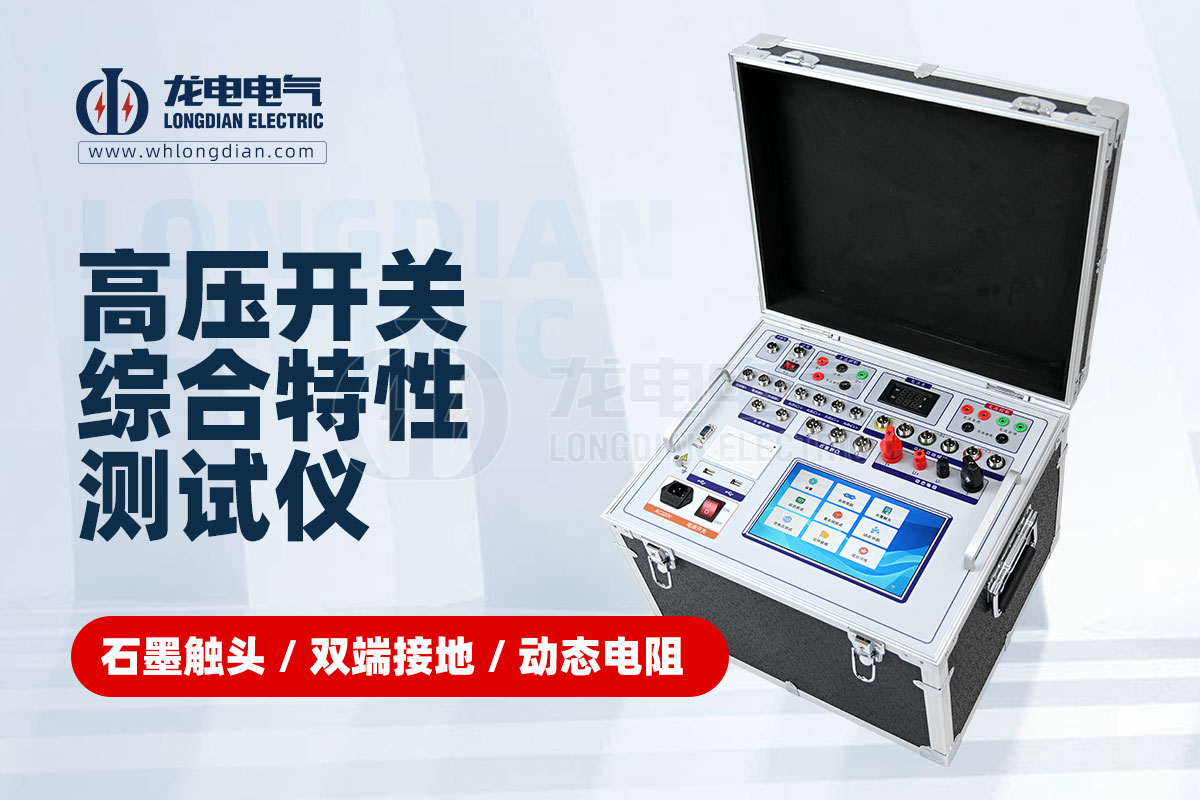

高压开关综合特性测试仪功能详解

高压开关综合特性测试仪作为电力检修和试验的关键设备，能够全面评估高压断路器的各项机械和电气特性。针对交直流操作、合闸电阻、回路电阻、动态电阻、石墨触头特性以及双端接地测试等专项功能进行详细详解。

武汉龙电电气研发生产的高压开关综合特性测试仪功能强大，能够满足各种类型高压开关的测试需求。以下将详细介绍其主要功能：

1. 交直流操作试验：

• 功能描述： 能够模拟交流和直流操作电源，测试开关在不同电源类型下的分合闸性能。这对于评估开关操作机构在各种工况下的适应性和可靠性至关重要。

• 重要性： 某些开关的操作机构可能同时支持交流和直流电源，测试仪需要能够模拟这两种电源进行试验，以确保开关在不同供电模式下都能正常工作。

2. 分合闸时间测试：

• 功能描述： 精确测量开关从接收到操作指令到触头动作完成所需的时间，包括合闸时间和分闸时间。

• 重要性： 分合闸时间是评估开关动作速度的关键指标，直接影响其保护性能和控制性能。过长或过短的时间都可能导致系统故障。

3. 同期性测试：

• 功能描述： 针对多断口开关（如三相断路器），同步测量各相断口之间的动作时间差。

• 重要性： 良好的同期性能够保证各相电路在操作过程中同步开断或闭合，避免因不同期引起的过电压、过电流等问题，保护设备和系统安全。

4. 行程与速度测量：

• 功能描述： 利用位移传感器精确测量开关动触头的运动行程和在运动过程中的速度变化。

• 重要性： 行程和速度特性反映了开关机械结构的运行状态，通过分析行程-时间、速度-时间曲线，可以判断开关是否存在卡涩、阻尼过大等机械故障。

5. 弹跳时间及次数：

• 功能描述： 测量开关合闸或分闸过程中触头在最终稳定接触前的弹跳时间和弹跳次数。

• 重要性： 过大的弹跳会导致触头接触不良、产生电弧、烧蚀触头，影响开关的寿命和可靠性。

6. 合闸电阻测试：

• 功能描述： 针对配备合闸电阻的断路器，测量合闸电阻投入和切除的时间，以及合闸电阻的阻值。

• 重要性： 合闸电阻用于限制合闸涌流，保护变压器等电气设备。准确测量合闸电阻的投入和切除时间以及阻值，能够评估其保护效果是否符合要求。

7. 回路电阻测试：

• 功能描述： 测量开关主回路的接触电阻。

• 重要性： 接触电阻是评估开关触头接触质量的重要指标。过大的接触电阻会导致发热、能量损耗，甚至引发故障。回路电阻测试通常采用直流大电流法，以确保测试结果的准确性。

8. 动态电阻测试：

• 功能描述： 在开关分合闸过程中，连续测量主回路的电阻变化。

• 重要性： 动态电阻测试能够更全面地反映开关触头在运动过程中的接触状态，及时发现潜在的接触不良、异物进入等问题，比静态的回路电阻测试更具诊断性。

9. 石墨触头特性测试：

• 功能描述： 针对采用石墨触头的断路器，测试其在分合闸过程中的动态电阻变化，以及石墨触头的磨损情况（部分高端型号）。

• 重要性： 石墨触头在开断短路电流时起到保护主触头的作用。对其动态电阻和磨损情况的监测，能够评估其保护性能和剩余寿命。

10. 双端接地测试：

• 功能描述： 某些先进的测试仪具备双端接地功能，可以在开关两侧都接地的情况下进行测试。

• 重要性： 在某些特定的电力系统中，出于安全考虑需要进行双端接地操作。具备双端接地测试功能的仪器能够在这种工况下安全可靠地进行测试，提高了现场测试的便利性和安全性。

11. 操作电压测试：

• 功能描述： 测量开关的合闸和分闸操作所需的最小和最大电压范围。

• 重要性： 评估开关操作机构在不同电压条件下的可靠性，确保在系统电压波动时开关仍能正常工作。

12. 线圈电流测试：

• 功能描述： 监测开关操作机构线圈的电流波形，测量其峰值电流和稳态电流。

• 重要性： 通过分析线圈电流，可以判断线圈是否存在匝间短路、断路或机械卡涩等故障。

13. 特性曲线分析：

• 功能描述： 绘制并分析开关的机械特性曲线，如行程-时间曲线、速度-时间曲线等。

• 重要性： 直观展示开关的运动过程，方便用户进行深入分析和故障诊断，为开关的维护和调整提供依据。

14. 数据存储与报告生成：

• 功能描述： 存储测试数据，并能生成标准的测试报告。

• 重要性： 方便数据的记录、查询和管理，为设备的运行维护提供历史数据参考。
