电缆故障测试仪能查找线缆的接地故障吗

电缆故障测试仪能够有效地查找线缆的接地故障。

原理和方法：

电缆接地故障是指线缆的导体或绝缘层与大地之间发生意外的低电阻连接。电缆故障测试仪通常具备多种测试功能，其中一些专门用于检测和定位接地故障：

• 绝缘电阻测试（兆欧表法）： 这是判断是否存在接地故障的基本方法。测试仪会施加一定的直流电压在线缆导体与屏蔽层或大地之间，测量泄漏电流，从而评估绝缘电阻。如果绝缘电阻远低于正常值，则表明存在接地故障。

• 低压脉冲反射法 (TDR)： 虽然TDR主要用于定位短路、断路等故障，但对于阻抗较低的接地故障，TDR波形也会出现异常反射，可以初步判断故障点的大致位置。

• 电桥法： 适用于电缆护套接地故障的预定位。通过在电缆远端进行特定的连接，利用电桥原理测量故障点前后的电阻比例，计算出故障点的大致距离。常用的有Murray电桥和Glaser电桥。

• 冲击波法（Thumping）结合接地棒法： 对于高阻接地故障，可以使用冲击波发生器向故障电缆施加高压冲击，在故障点产生电弧放电的声音。通过在地面上使用接地棒和电压表，测量地表电位，当接地棒靠近故障点时，电压变化会非常明显，从而精确定位故障点。

• 跨步电压法： 类似于冲击波法，但更侧重于测量故障电流在地面形成的电位梯度。通过测量两根接地棒之间的电压差，可以判断故障点的位置，电压差在靠近故障点时会急剧增大，在故障点两侧对称位置电压差为零。

• 二次脉冲法： 这种方法通过发送特定脉冲并记录波形，与正常电缆的波形进行比较，可以 обнаружить 高阻接地等难以用传统TDR识别的故障。

查找过程：

1. 初步判断： 首先使用绝缘电阻测试仪判断是否存在接地故障。

2. 预定位： 如果存在接地故障，可以使用TDR或电桥法初步确定故障的大致距离范围。

3. 精确定位： 在预定位的基础上，使用冲击波法结合听音或接地棒法，或者使用跨步电压法等手段，在地面上进行精确搜索，找出故障点的具体位置。

需要注意的是：

• 不同的接地故障类型可能需要采用不同的测试方法。

• 地下环境的复杂性可能会影响测试结果，需要操作人员具备一定的经验和技能进行判断。

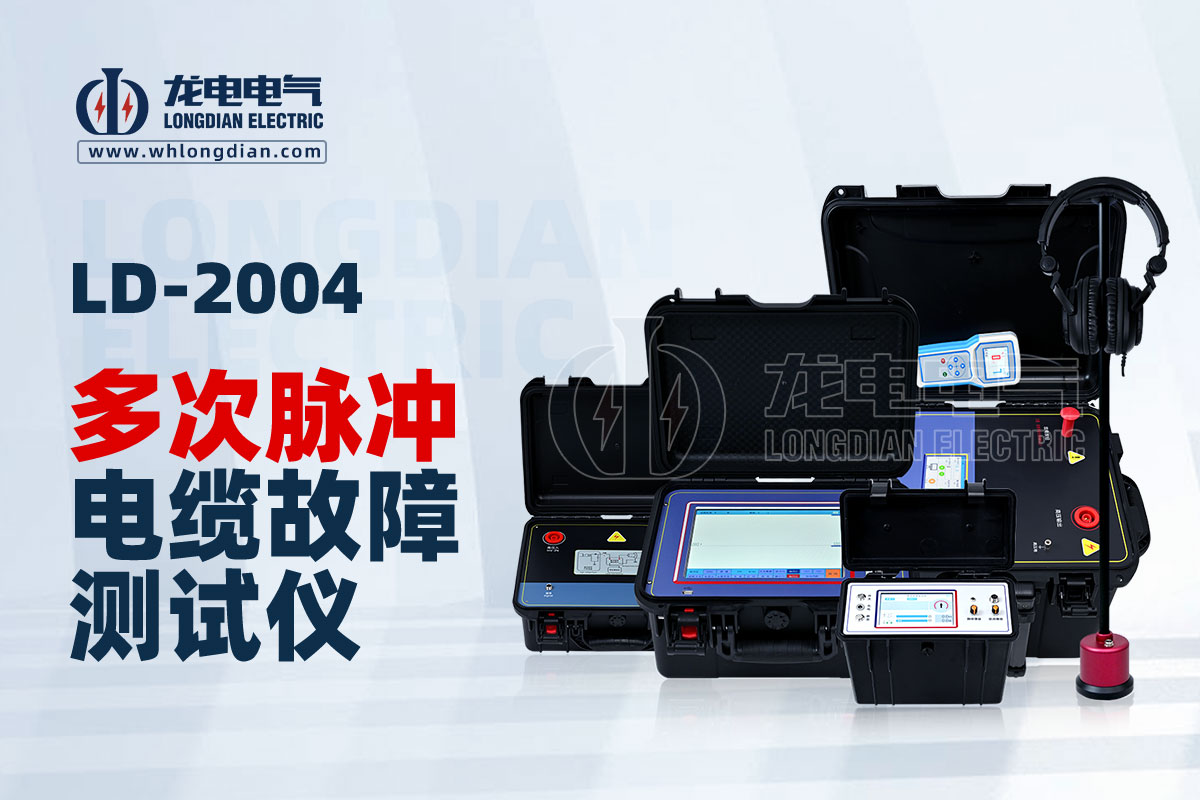

• 武汉龙电电气研发生产的LD2004电缆故障测试仪集成了多种功能，可以更高效地完成接地故障的查找。

因此，电缆故障测试仪是查找线缆接地故障的有效工具，通过合理选择和运用其功能，可以快速且相对准确地定位故障点，为后续的维修工作提供便利。
