高压脉冲电源在电缆故障检测中的应用与实践

电缆作为电力传输的核心载体，其运行稳定性直接关系到供电可靠性。然而，受环境侵蚀、机械损伤或绝缘老化等因素影响，电缆常出现开路、短路、接地等故障。快速定位并修复故障是保障电力系统安全的关键。下面以武汉龙电电气研发生产的LD-30KV/4UF一体化高压脉冲电源为例，解析其在电缆故障检测中的核心作用及操作要点。

一、电缆故障类型与检测难点

常见的电缆故障包括：

1. 高阻故障：绝缘层局部损坏导致电阻升高，常规低压检测难以定位。

2. 闪络性故障：故障点仅在高压下击穿，低压测试无法触发。

3. 低阻故障：电阻值较低（如短路或接地），需精准定位故障距离。

传统方法（如低压脉冲法）对高阻和闪络性故障灵敏度不足，而高压脉冲冲击法通过施加瞬时高电压，迫使故障点击穿并产生放电信号，可有效解决此类难题。

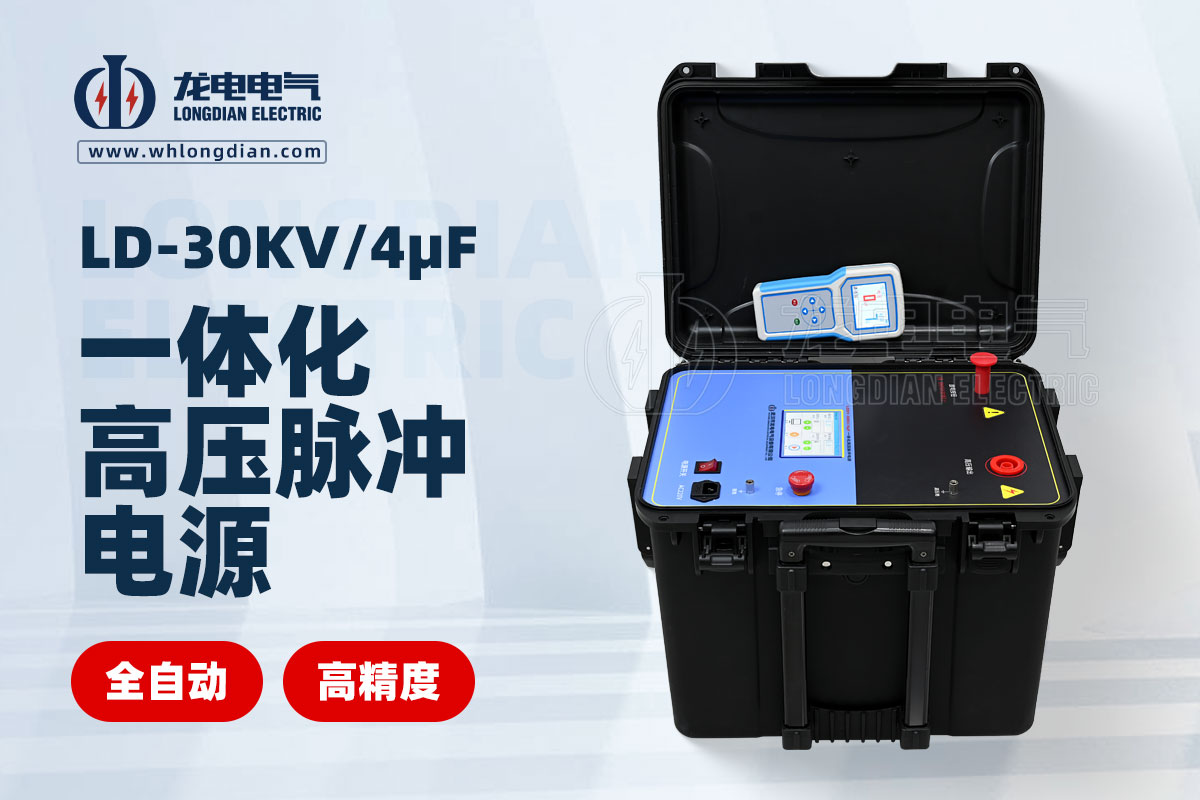

二、LD-30KV/4UF高压脉冲电源的核心优势

该设备专为电缆故障检测设计，具有以下特点：

• 高能输出：最大输出30KV直流高压，放电能量达1800J，可击穿高阻故障点。

• 智能调节：内置4μF电容和0-10mm可调球隙，通过调节间隙和电压控制放电频率。

• 便携安全：一体化设计，重量仅21kg，内置多重安全保护（接地、放电棒等）。

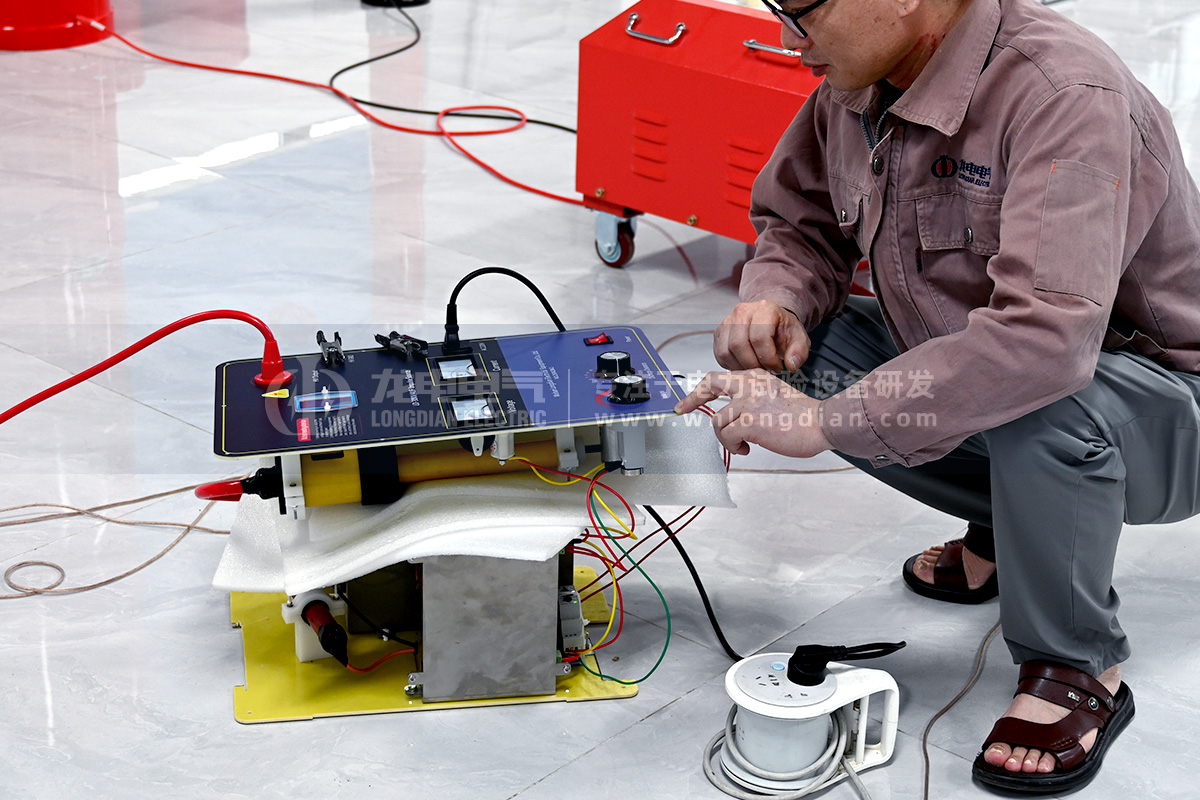

三、电缆故障检测操作流程

1. 前期准备

• 使用电缆故障测距仪确定故障点大致距离。

• 连接设备：将高压输出线接至电缆故障相，确保接地线可靠连接（设备接地柱与电缆铠装层共地）。

2. 参数设置与升压

• 初始调节：电压旋钮归零，球隙调至2-3mm（避免初始电压过高）。

• 升压操作：接入AC220V电源后缓慢调升电压，观察高压表（目标值12-15KV）和低压电流表（稳定在2A左右）。若电流超3A，需立即停止并检查线路。

3. 冲击测试与故障定位

• 当电压升至临界值时，球隙放电（3-5秒/次），表明故障点被击穿。

• 放电控制：若连续放电，需降低电压或增大球隙，避免设备过载。

• 精确定位：配合声磁同步法，通过故障点放电声音或电磁信号锁定位置。

4. 安全收尾

• 测试结束将电压归零，球隙复位，使用放电棒彻底放电后拆除线路。

四、安全操作与维护要点

1. 安全第一：

• 确保设备与电缆可靠接地，避免触电风险。

• 操作时穿戴绝缘装备，远离裸露带电部件。

2. 设备维护：

• 长期存放前用2500V兆欧表检测绝缘（电阻≥1.5MΩ）。

• 定期检查接线端子、表计及调压器状态。

五、常见问题解析

• Q：为何放电频率需控制在3-5秒/次？
  A：频繁放电易导致设备过热，间隔放电既能保护电容寿命，又能确保故障点充分击穿。

• Q：球隙调节的作用是什么？
  A：球隙距离直接影响击穿电压，调节球隙可匹配不同故障类型的电压需求。

LD-30KV/4UF高压脉冲电源凭借其高能输出与灵活调节能力，已成为电缆故障检测的高效工具。正确操作与定期维护不仅能提升故障定位效率，更能保障人员与设备安全。在实际应用中，结合测距仪与声磁同步法，可大幅缩短故障修复时间，为电力系统稳定运行提供坚实保障。
