什么是高压开关时间特性测试

高压开关时间特性测试是电力系统中一项非常重要的检测工作，它主要用于评估高压开关设备（如断路器、隔离开关等）在操作过程中动作时间的准确性和同期性。这对于确保电力系统的安全稳定运行至关重要。

为什么要进行高压开关时间特性测试？

高压开关在电力系统中扮演着切断和闭合电路的关键角色。其动作时间的准确性直接影响到：

• 设备保护： 当系统出现故障（如短路）时，开关需要迅速动作切断故障电流，以保护其他设备不受损坏。如果动作时间过长，可能导致设备烧毁甚至引发更大范围的停电。

• 系统稳定性： 在系统投切操作中，开关的动作时间会影响电网的电压和频率稳定性。尤其是在多台开关协同动作时，如果不同期，可能引起系统振荡。

• 安全运行： 准确的动作时间能确保开关在正常工况下可靠运行，减少误动作或拒动作的风险，保障人身和设备安全。

• 故障诊断： 定期进行时间特性测试可以及时发现开关内部机械或电气故障的早期迹象，从而进行预防性维护，避免突发事故。

测试内容

高压开关时间特性测试通常包括以下几个方面：

• 合闸时间： 从接收到合闸指令到主触头完全闭合所需的时间。

• 分闸时间： 从接收到分闸指令到主触头完全断开所需的时间。

• 分-合时间（重合闸时间）： 从分闸动作结束到合闸动作开始所需的时间，主要针对具有重合闸功能的开关。

• 同期性： 对于三相开关，需要测量各相触头动作时间的一致性，通常用三相不同期性来表示。三相不同期性应在规定范围内，否则可能引起相间故障或对系统造成冲击。

• 合闸（分闸）弹跳时间： 触头在合闸（分闸）过程中可能会发生弹跳，需要测量弹跳的时间和次数，以评估触头的接触性能。

• 合闸（分闸）速度： 触头在动作过程中的速度，反映了操作机构的性能。

测试方法与仪器

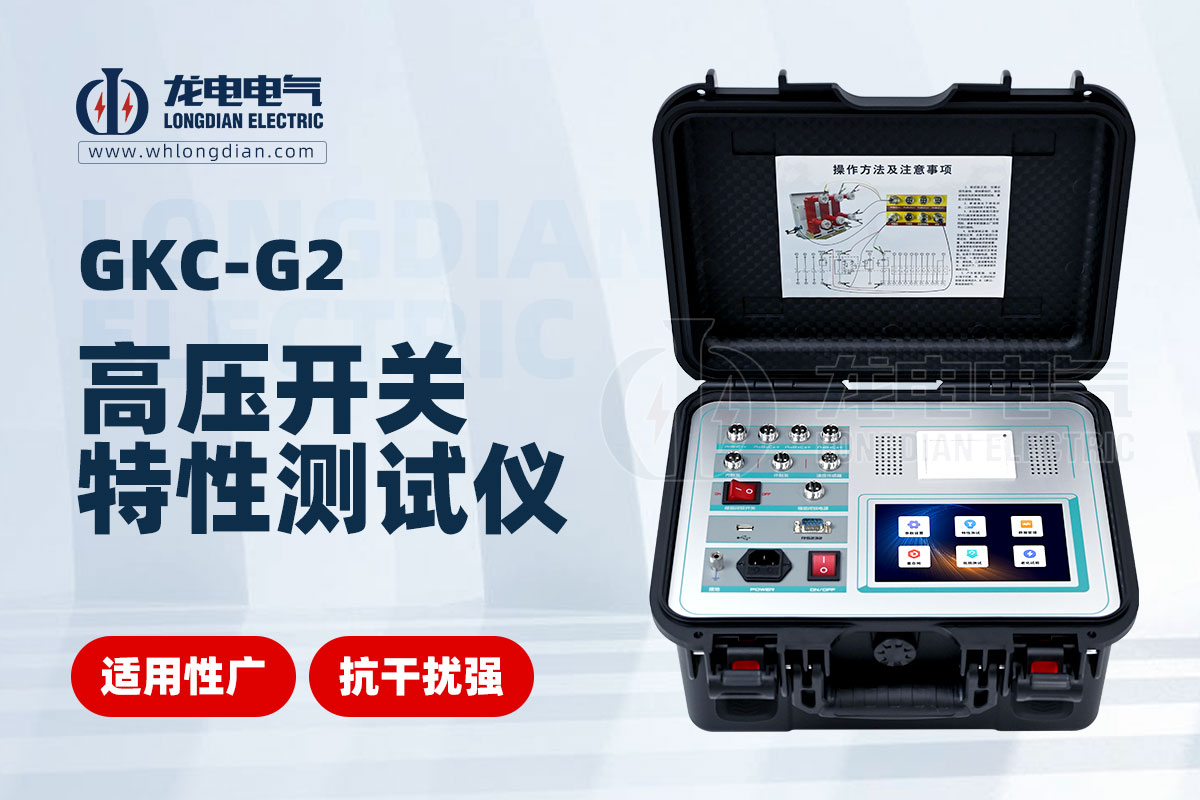

高压开关时间特性测试一般采用专门的高压开关特性测试仪（或称断路器分析仪）。这些仪器通常具备以下功能：

• 高精度时间测量： 能够以毫秒（ms）甚至更小的时间单位测量各种动作时间。

• 多种触发方式： 支持电流、电压、辅助触点等多种触发信号，以适应不同类型的开关。

• 触点状态监测： 通过高频信号注入、电流采样等方式，精确判断主触头的断开和闭合时刻。一些先进的测试方法甚至可以在不断开地线的情况下进行测试，提高安全性。

• 同期性分析： 自动计算并显示各相的同期性数据。

• 行程/速度测量（可选）： 部分高级测试仪还能通过位移传感器测量开关的行程和速度特性。

• 数据存储与分析： 具备数据存储、波形显示、报告生成等功能，方便后期分析和管理。

测试时，通常会将测试仪连接到开关的操作回路和主触头回路，模拟开关的合闸或分闸操作，并记录下详细的动作时间数据。

通过定期进行高压开关时间特性测试，可以有效评估开关的运行状况，及时发现潜在问题并进行维护，从而保障电力系统的安全可靠运行。
