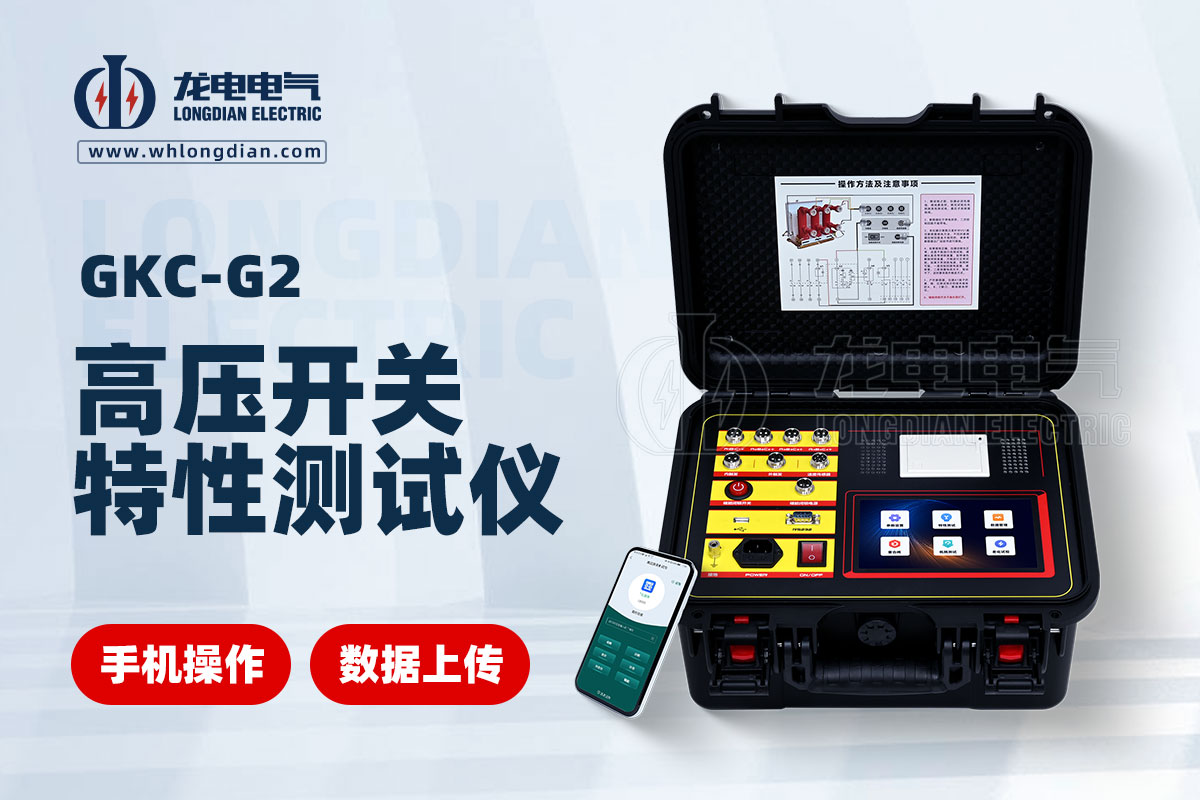

高压开关特性测试仪：为什么“内触发”是它的核心功能？

内触发是指高压开关特性测试仪自身发出操作指令，控制高压开关动作，并同时开始记录各项时间参数。这是最常见、最直接的测试方式。

简单来说，测试仪就像一个“指挥官”，它给高压开关发出“合闸”或“分闸”的命令，并在命令发出的那一刻，自己就开始计时，直到开关动作完成。

内触发的工作原理

内触发的核心在于测试仪能直接与高压开关的操作回路（控制开关合闸/分闸的电路）进行电气连接和控制。

1. 控制信号输出： 测试仪内部会有一个控制模块，通过输出继电器或电子开关，向高压开关的合闸线圈或分闸线圈发出电压脉冲。这个脉冲就是“指令”。

• 合闸测试： 测试仪输出一个脉冲给合闸线圈，驱动开关合闸。

• 分闸测试： 测试仪输出一个脉冲给分闸线圈，驱动开关分闸。

2. 计时启动： 当测试仪发出这个控制脉冲的同时，其内部的高精度计时器就会自动启动。这是内触发与外触发最大的区别，计时起点由测试仪自身精准控制。

3. 触头状态检测： 为了准确判断高压开关主触头何时闭合或断开，测试仪通常会采用以下一种或多种方法：

• 当触头断开时，回路是开路状态，高频信号会形成一个相对平稳的谐振电流或电压信号。

• 当触头闭合时，回路被短路，高频信号会突然衰减或消失。测试仪通过监测这个高频信号的变化，就能精确捕捉到触头的闭合或断开瞬间。这种方法的好处是可以在不断开地线的情况下进行测试，更安全高效。

• 高频信号法： 这是目前最常用的方法。测试仪会向高压开关的断口两端注入一个微弱的高频信号。

• 电流/电压变化法： 通过监测流过触头的电流或触头两端的电压变化来判断。例如，合闸时，触头闭合瞬间电流会突然增大；分闸时，触头断开瞬间电流会减小或消失，电压会上升。

• 辅助触点法： 连接到高压开关的辅助触点。当主触头动作时，辅助触点会随之动作，产生一个开关量信号，测试仪通过检测这个信号来判断主触头的动作完成。这种方法通常作为辅助或校验手段，因为辅助触点的动作可能与主触头存在微小时间差。

4. 计时停止与数据处理： 当测试仪检测到主触头动作完成的瞬间，计时器停止。然后，测试仪会计算出合闸时间、分闸时间，以及三相的不同期性、弹跳等数据，并显示在屏幕上或生成报告。

内触发的优势

• 操作简便： 通常只需要将测试仪正确连接到高压开关的操作回路和主回路，即可一键启动测试。

• 精度高： 由于计时起点和操作指令由测试仪自身同步发出，消除了外部信号传输和延时带来的误差，测试精度更高。

• 适用性广： 适用于绝大多数高压开关的常规时间特性测试。

• 自动化程度高： 很多测试仪可以自动完成整个测试过程，包括多次合闸/分闸、数据采集、计算和存储。

内触发是高压开关特性测试仪最基本也是最重要的工作模式，它通过测试仪直接控制开关动作并同步计时，从而精准高效地测量开关的各项时间特性。这对于电力设备运维人员来说，是确保高压开关“心脏”健康跳动、保障电网安全稳定运行不可或缺的工具。
