一看就懂：高压断路器耐压试验，原来是这么回事！

高压断路器的耐压试验，也称为介电强度试验或高压试验（Hipot Test），是用来验证断路器绝缘性能的重要测试项目。这个试验模拟了设备在过电压情况下的绝缘能力，以确保其在高压环境下能够安全可靠地运行，防止绝缘击穿或闪络等故障的发生。

试验目的

验证绝缘强度：检查断路器的绝缘是否能承受规定的试验电压，以确保其绝缘水平符合设计和运行要求。

发现绝缘缺陷：通过施加高于工作电压的测试电压，可以检测出设备在制造、运输或安装过程中产生的绝缘弱点、局部放电、气隙或杂质等潜在缺陷。

评估设备状态：定期进行耐压试验，可以评估设备绝缘的老化状况，为设备的检修和维护提供依据。

试验方法

高压断路器的耐压试验通常分为交流耐压试验和直流耐压试验两种。

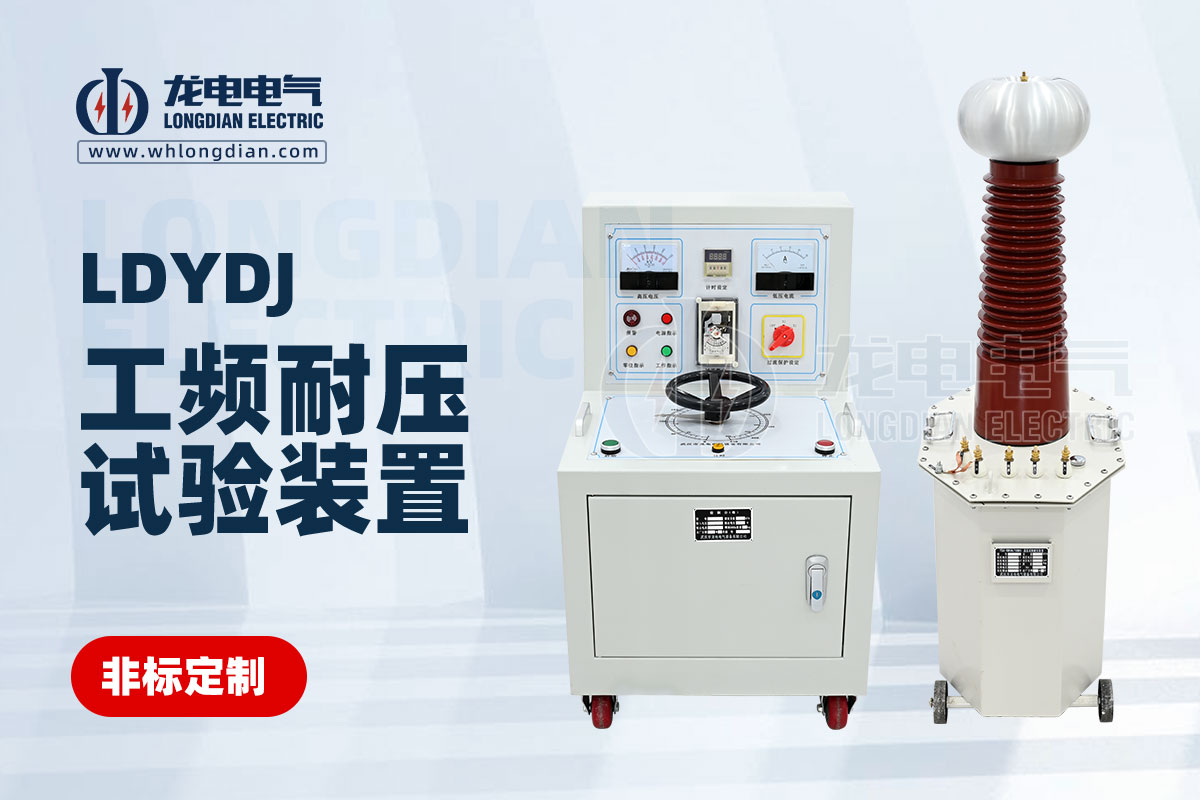

◆ 交流耐压试验：

原理：在断路器两端施加一定频率的交流试验电压，并持续一段时间（通常为1分钟）。通过监测泄漏电流和观察是否有闪络或击穿现象来判断绝缘是否合格。

特点：更接近设备在实际运行中的电应力状态，能有效发现设备内部绝缘材料的局部放电和热不稳定性问题。

适用范围：广泛应用于高压断路器的出厂试验、交接试验和预防性试验。

◆ 直流耐压试验：

原理：在断路器两端施加直流试验电压，并以阶梯式或斜坡式逐渐升高电压，同时监测泄漏电流的变化。

特点：试验设备相对简单，且能更灵敏地发现绝缘中的微小缺陷。当泄漏电流随电压升高而急剧增加时，可能预示着绝缘即将击穿。

适用范围：常用于高压电缆、避雷器等设备的耐压试验，对于某些类型的断路器也可能采用。
