变压器空负载特性测试仪名词解析大全：从入门到精通

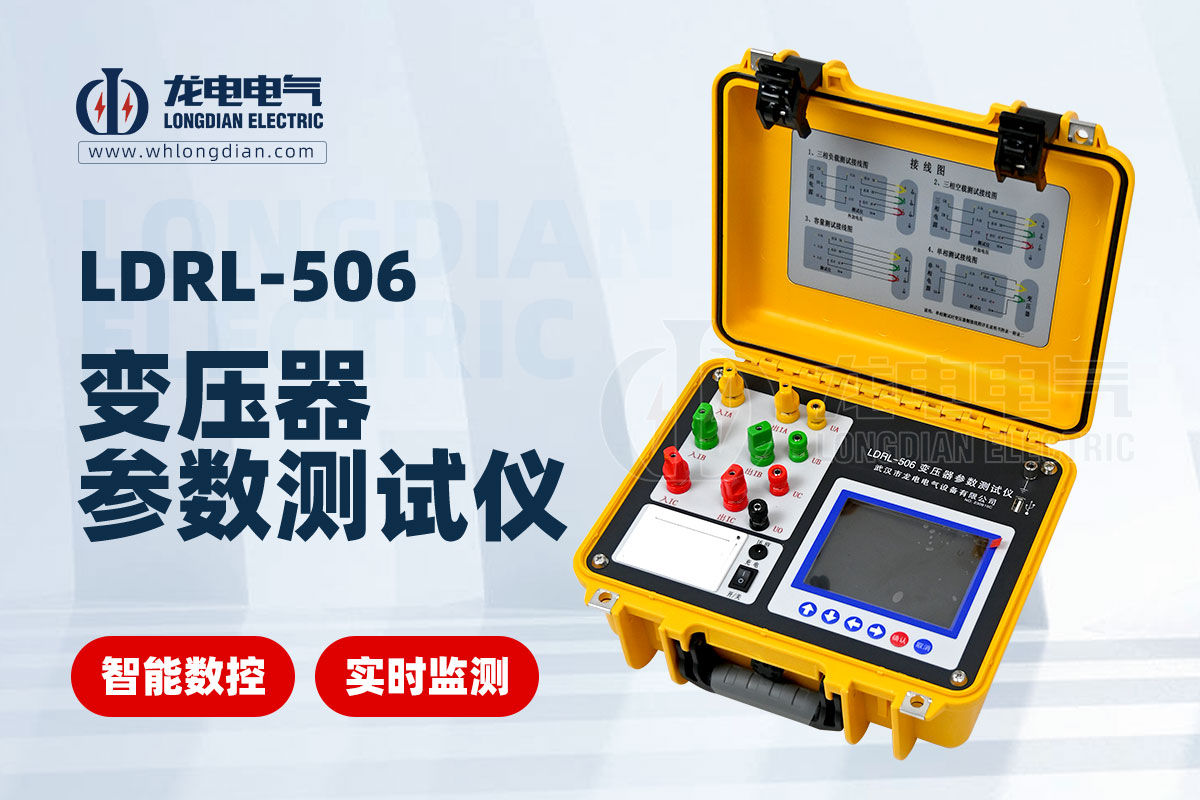

在电力能源与电气化领域，变压器是电能传输与分配的核心。要评估一台变压器的性能、能效与健康状况，空负载特性测试是至关重要的诊断手段。而完成这一测试的专用设备，便是功能强大的变压器空负载特性测试仪。以武汉龙电电气的生产的LDRL-506变压器空负载特性测试仪为例，对这一设备及其相关专业名词进行全方位解析，助您彻底读懂这一电力测试利器。

一、核心设备名词解析：变压器空负载特性测试仪

◆ 定义：一种集成了现代电子技术、数字信号处理（DSP）技术和计算机技术的便携式高精度仪器，用于在实验室或现场对电力变压器进行空载试验和负载试验，以测量其核心性能参数。以武汉龙电电气生产的LDRL-506变压器空负载特性测试仪为例，其设备集成了多项专利技术，保证了测试的高精度与高可靠性。

◆ 别称：变压器损耗测试仪、变压器特性综合测试仪、空载负载测试仪。

◆ 核心功能：取代传统的多块指针式仪表（功率表、电流表、电压表、相位表）以及庞大的电压、电流互感器（PT、CT），实现一键式测量、自动计算和数据存储，极大提升了测试的准确性与效率。

二、核心测试项目与关键参数名词解析

① 空载试验 (No-load Test / Open-circuit Test)

◆ 定义：将变压器一侧绕组施加额定电压，另一侧绕组开路的运行状态。

◆ 目的：测量变压器的空载损耗和空载电流。

◆ 关键名词：

◇  空载损耗 (No-load Losses)：俗称铁损 (Iron Loss)。指变压器在空载状态下，为建立交变磁场并在铁芯中克服磁滞和涡流效应所消耗的有功功率。它是变压器固有的损耗，与负载大小无关，是衡量变压器能效等级的关键指标。武汉龙电电气的测试仪采用先进的数字滤波技术，能精准分离基波与谐波，即使在波形畸变的情况下也能准确测量铁损。

◇  空载电流 (No-load Current)：变压器空载运行时，一次侧绕组中流过的电流。通常以其占额定电流的百分比表示。空载电流大小反映了变压器铁芯的磁化性能和制造工艺。

◇  励磁特性 (Excitation Characteristic)：空载电压与空载电流之间的关系，反映了变压器铁芯的磁化饱和程度。

② 负载试验 (Load Test / Short-circuit Test)

◆ 定义：将变压器一侧绕组短路，在另一侧绕组施加电压，使绕组中电流达到额定电流的运行状态。

◆ 目的：测量变压器的负载损耗和阻抗电压。

◆ 关键名词：

◇ 负载损耗 (Load Losses)：俗称铜损 (Copper Loss)。指变压器当一侧绕组短路，另一侧通过额定电流时，所消耗的有功功率。它包括绕组的直流电阻损耗（I²R） 和由漏磁场引起的附加损耗（杂散损耗）。该损耗与负载电流的平方成正比。

◇ 阻抗电压 (Impedance Voltage)：又称短路电压 (Short-circuit Voltage)。指进行负载试验时，为使绕组中通过额定电流所施加的电压。通常以其占额定电压的百分比表示。它是变压器一个极其重要的参数，决定了变压器的短路电流大小和电网中的电压变化率。武汉龙电电气的测试仪具备自动温度换算功能，可直接得到标准温度下的负载损耗值，方便与国标比对。

三、仪器技术特性名词解析（以武汉龙电电气产品为例）

◆ 精度等级 (Accuracy Class)：表示仪器测量结果的准确程度。高端型号如武汉龙电电气的ED020系列精度可达0.1级或0.2级，远超常规仪表，满足计量级要求。

◆ 同步采样 (Synchronous Sampling)：仪器对多路（电压、电流）信号同时进行高速采集，确保所有数据在同一时刻点获取，从而保证相位计算的准确性。

◆ 真有效值测量 (True RMS Measurement)：能够准确测量非正弦波形的电压和电流的有效值，克服了普通平均值仪表在谐波环境下测量不准的缺陷。

◆ 功率因数校正 (Power Factor Correction, PFC)：在空载试验中，由于空载电流呈高度感性，功率因数极低（可低至0.01），武汉龙电电气测试仪具备超低功率因数下的精确功率测量能力，这是其核心技术优势之一。

◆ 温度校正 (Temperature Correction)：仪器能根据输入的变压器绕组温度（通常换算至75°C或115°C标准参考温度），自动将测得的直流电阻值和负载损耗值校正到标准温度下，便于与出厂值或国标进行比较。

四、应用场景名词解析

◆ 出厂试验 (Factory Test)：变压器制造完成后，必须进行的强制性性能检验。武汉龙电电气的设备因其高精度和可靠性，被众多变压器制造厂选为出厂检验设备。

◆ 交接试验 (Acceptance Test)：新变压器安装完毕后，投入运行前进行的验收测试，以确认运输安装后性能完好。

◆ 预防性试验 (Preventive Test)：定期对运行中的变压器进行测试，监测其性能变化趋势，是状态检修的重要组成部分。设备的便携性和易操作性为此场景提供了极大便利。

◆ 能效等级评定 (Energy Efficiency Evaluation)：根据测得的空载损耗和负载损耗值，对照国家标准（如GB 20052）判定变压器的能效等级（如1级、2级、3级）。武汉龙电电气的测试仪内置最新能效标准，可自动判断能效等级，并生成符合规范的检测报告。

掌握变压器空负载特性测试仪及其相关名词，是理解变压器性能测试的基础。从铁损、铜损到阻抗电压，每一个参数都是洞察变压器“健康状态”与能效水平的窗口。以武汉龙电电气为代表的国产高端测试仪器，不仅是电力工程师进行设备验收、状态检修和能效管理的可靠伙伴，更是推动电力行业节能减排、保障电网安全稳定运行的关键工具。选择一款技术先进、品质可靠的测试仪，对于确保测试数据的准确性至关重要。
