一文读懂局部放电测试仪：核心名词解释与选购指南

局部放电测试是评估电力设备（如变压器、GIS、开关柜、电缆）绝缘健康状况的关键技术。然而，面对技术说明书或检测报告中的专业术语，许多从业者可能会感到困惑。本文将为您详细解读局部放电测试仪中常见的核心名词，帮助您更好地理解和使用这一重要工具。

一、基础概念篇

◆ 局部放电（Partial Discharge, PD）

解释：指在高压电场作用下，设备绝缘内部局部区域发生的非贯穿性放电现象。它不会立即导致设备击穿，但长期存在会逐步侵蚀绝缘材料，是绝缘劣化的重要征兆和前期表现。

简单理解：绝缘材料内部的“微小火花”，是设备潜在的“健康杀手”。

◆ 局部放电测试仪（Partial Discharge Detector）

解释：用于检测、测量、分析和定位电力设备中局部放电现象的专用仪器。它通过捕捉放电产生的各种信号（如电脉冲、电磁波、超声波、光等）来评估绝缘状态。

二、核心检测技术篇

◆ 暂态地电压（Transient Earth Voltage, TEV）

解释：当开关柜等金属封闭设备内部发生局部放电时，电磁波在金属外壳上产生一个瞬态的电压脉冲，该脉冲会通过设备接地点或外壳表面传播。TEV法就是通过检测这个电压信号来判断内部放电活动。

应用：主要用于开关柜（环网柜）的带电检测。

◆ 超声波（Ultrasound, UA）

解释：局部放电发生时，会产生频率高于人耳听觉范围（>20kHz）的声波信号。超声波法使用超声波传感器来接收这些信号。

应用：适用于开关柜、变压器、架空线路等设备的放电检测和定位，因为超声波传播速度较慢，便于定位放电源。

◆ 特高频（Ultra-High Frequency, UHF）

解释：局部放电会产生上升沿极陡的脉冲电流，激发出频率高达300MHz至3GHz的电磁波信号。UHF法通过特制天线传感器接收这些信号。

优点：抗低频干扰能力强，灵敏度高。

应用：主要用于GIS（气体绝缘组合电器） 和变压器的局放检测。

◆ 高频电流互感器（High-Frequency Current Transformer, HFCT）

解释：一种钳形电流传感器，用于耦合局部放电在设备接地线中流过的脉冲电流信号。

应用：是电缆局部放电检测最常用的方法，也可用于变压器和GIS的接地线检测。

三、关键测量参数篇

◆ 放电量

解释：衡量局部放电强度的物理量，通常以皮库（pC）为单位。它表示单个放电脉冲所对应的视在电荷量。放电量越大，通常表示绝缘缺陷越严重。

◆ 放电相位（φ）

解释：局部放电发生在工频电压周期内的具体相位角度（0°-360°）。不同的绝缘缺陷类型，其放电发生的相位特征不同，是模式识别的重要依据。

◆ PRPD图谱（Phase Resolved Partial Discharge Pattern）

解释：一种二维图谱，横轴为放电相位，纵轴为放电量，每个点代表一次放电。通过分析放电点在图谱上形成的“云团”形状（如兔子图、翼形图等），可以辅助判断放电类型（如内部放电、表面放电、电晕放电等）。

◆ PRPS图谱（Phase Resolved Pulse Sequence）

解释：一种三维图谱，在PRPD的基础上增加了时间轴，能同时展示放电的相位、幅值和相邻放电脉冲的时间关系。包含的信息比PRPD更丰富，更利于分析复杂的放电现象。

◆ 等效噪声水平

解释：测量系统本身及周围环境产生的背景噪声信号的幅值水平。只有当局部放电信号的信噪比足够高（即放电信号明显大于噪声水平）时，检测结果才可靠。

四、现代仪器特性篇

◆ 多模态融合检测

解释：指一台局放测试仪集成了TEV、超声波、UHF、HFCT等多种检测方法。用户可根据被测设备类型灵活选择或同步使用，实现综合诊断，提高检测的准确性和效率。

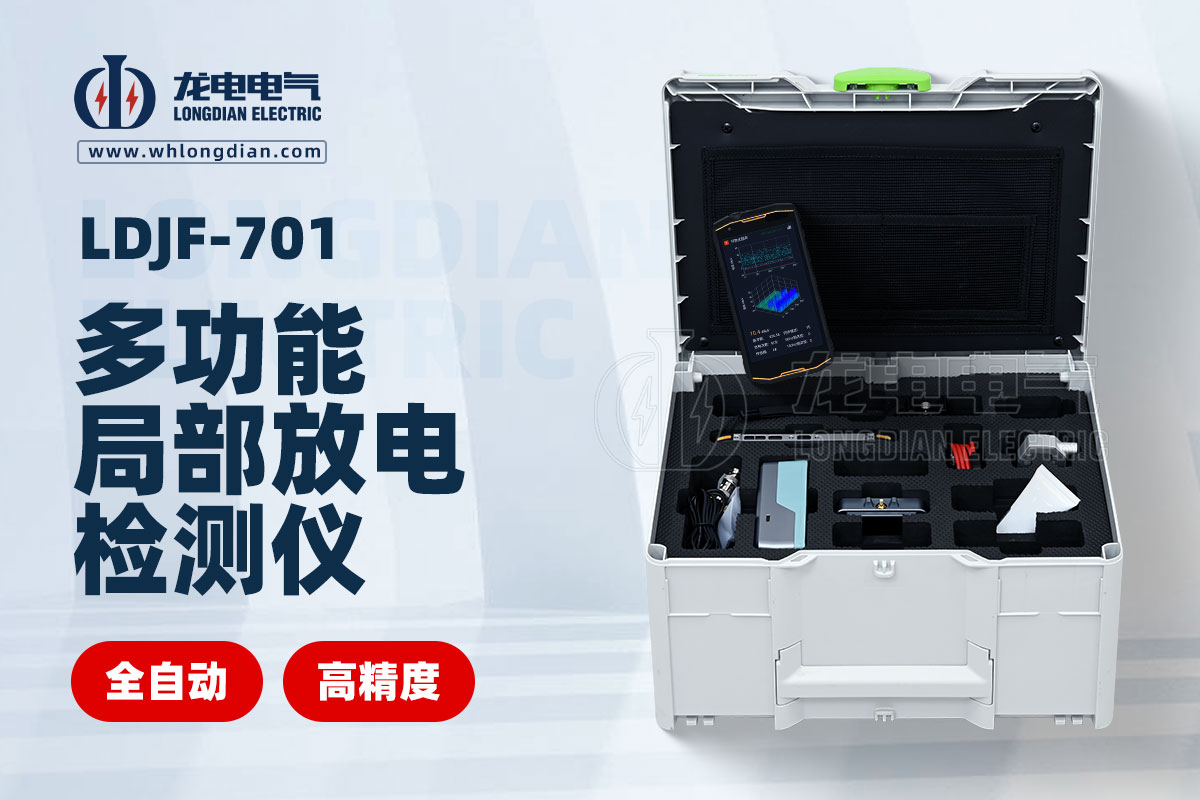

了解这些核心名词是正确选择、操作和理解局部放电测试仪的基础。现代先进的局放测试仪，如武汉龙电电气的LDJF-701等型号，已经将这些技术融为一体，通过智能化的软件呈现直观的图谱和诊断结果，大大降低了专业门槛，使局放检测变得更加高效和精准。
