高压开关的“动力”密码：线圈电流和操作电压

高压开关（断路器）是靠电磁力来推动机械装置，完成分闸（断开）和合闸（闭合）动作的。要产生这个力，就需要两个关键因素：线圈电流和操作电源电压。

用一个简单的类比：操作电源电压就像是油箱里的油，而线圈电流就像是发动机瞬间爆发的转速。

1. 操作电源电压（“油箱里的油”）

定义：高压开关里有两个电磁铁（行话叫“线圈”）：一个负责合闸，一个负责分闸。操作电源电压，就是给这两个电磁铁供电的直流电（DC 电压），比如常见的 110V 或 220V。

为什么它重要？

◆ 决定力量大小： 线圈产生的电磁力与电压息息相关。如果电压太低（比如电网瞬间波动或线路太长），线圈就“没劲”，无法推动沉重的机械机构，导致开关拒动（该动的时候不动）。

◆ 电压跌落： 当线圈通电操作时，会瞬间抽取巨大电流，导致操作电源的电压短暂下降（像水泵启动时水压会下降一样）。测试就要看这个电压跌落是否在允许范围内，如果跌落太多，说明电源容量可能不足。

2. 线圈电流（“发动机的转速”）

定义：线圈电流就是在线圈工作时流过线圈的电流量。

为什么它重要？

线圈电流的波形，是诊断开关机械机构健康状况的“指纹”：

◆ 看波形峰值（电流冲到多高）：

太高？ 可能意味着机构被卡住了，电流为了克服巨大的阻力而猛增，长期下来线圈容易过热烧毁。

太低？ 可能意味着线圈内部短路或回路接触不良，产生的力不足。

◆ 看持续时间（电流流了多久）：

正常情况： 动作完成后，电流会瞬间降为零。

异常情况： 如果电流持续流淌几秒甚至更久，说明开关的机械锁扣没有完全到位，线圈一直通电，这也是烧毁线圈最常见的原因。

总结：测试的目的

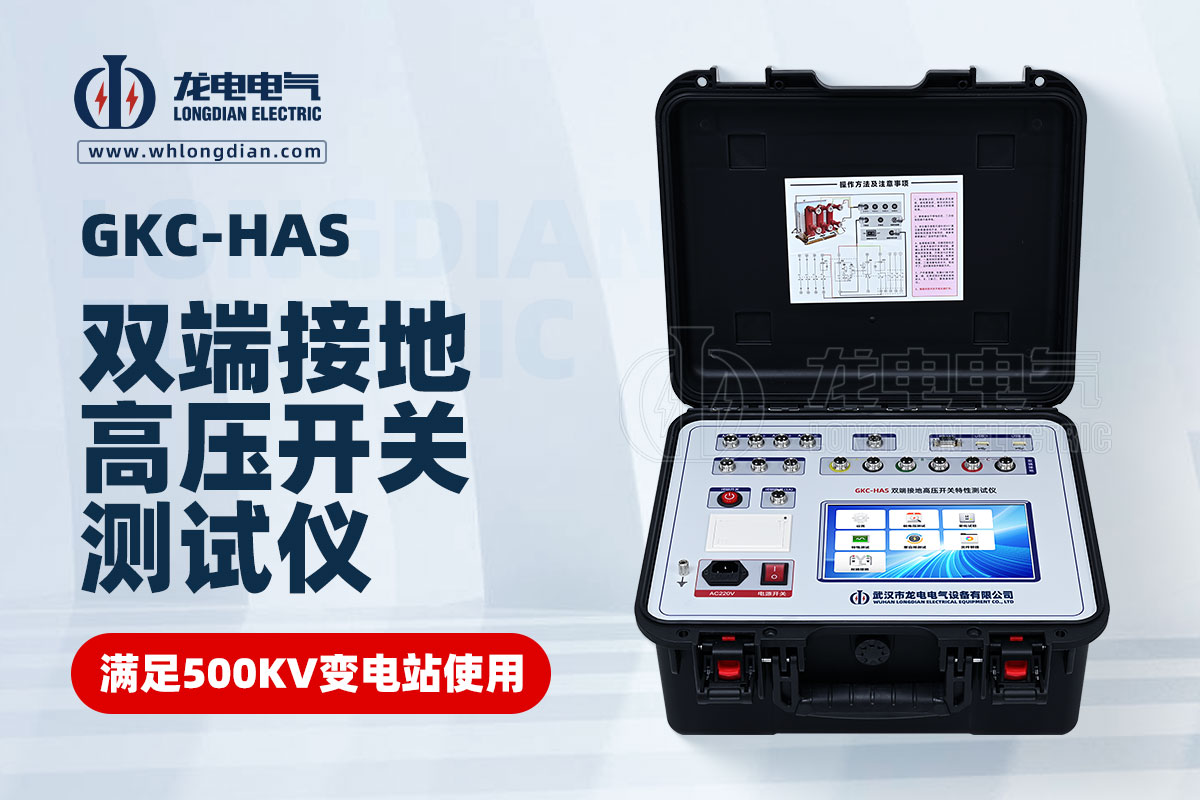

高压开关特性测试仪必须同时记录线圈电流的波形和操作电源电压的变化，从而实现双重诊断：

通过定期监测这些数据，维护人员可以像医生诊断心跳和血压一样，确保高压开关在任何紧急情况下都能可靠、迅速地完成分合闸任务。
