高压断路器试验是什么？有哪些测试项目？

高压断路器试验是电力系统维护中至关重要的一环，目的是全面评估高压断路器（开关）的性能、可靠性和安全性，确保它能在正常运行和故障（如短路）情况下可靠地切断或接通电流，保护电网设备。

什么是高压断路器试验？

高压断路器试验是指依照国家和行业标准（如 DL/T 596《电力设备预防性试验规程》），对额定电压高于1000V的断路器进行的系统性、定期的或故障后的性能检测和评估。

它不仅仅测试断路器能否“开关”，更重要的是验证其在严酷条件下的动作速度、动作一致性、绝缘强度以及导电通路完整性等关键指标。

高压断路器试验的主要测试项目

高压断路器试验通常分为三大类：机械特性、绝缘特性和导电回路特性。具体项目如下：

机械特性试验（动态性能测试）

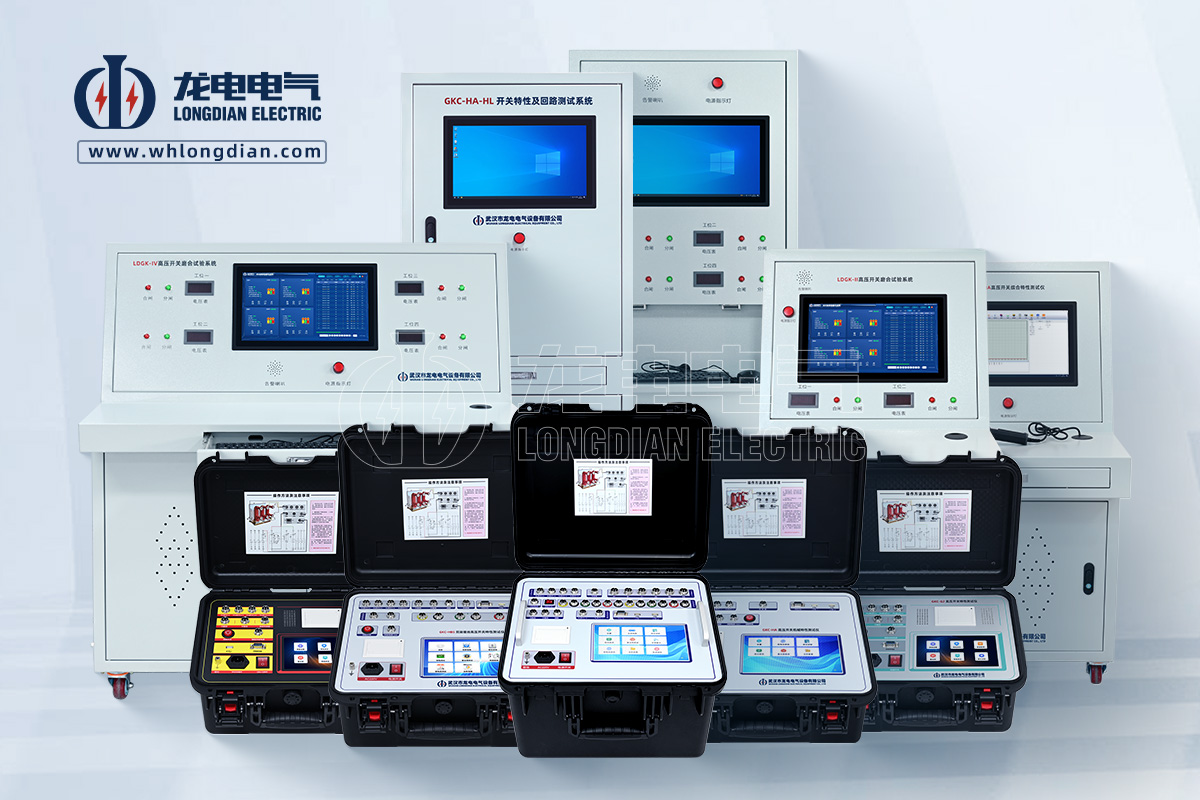

这是断路器试验中最重要的部分，主要关注其操作机构和传动系统的健康状况。这通常需要使用高压开关综合特性测试仪进行高精度测量。测试项目包括：

◆ 合、分闸时间测试： 测量从发出指令到触头接触/分离的时间，判断动作的灵敏度。

◆ 三相不同期性测试： 测量三相触头合闸或分闸动作的时间差，确保同期性满足要求，避免电网不稳定。

◆ 运动特性测试： 精确测量触头的行程-时间曲线和速度-时间曲线，直观判断缓冲器、传动机构等机械部件的健康状况。

◆ 弹跳测试： 测量触头在合闸瞬间的回弹时间及幅度，弹跳过大会严重磨损触头并影响寿命。

◆ 线圈电流波形测试： 同步采集合/分闸线圈的电流波形，诊断操作机构的供电和电磁铁吸合是否正常。

◆ 最小动作电压测试： 检验断路器在操作电源电压降低时是否仍能可靠合闸或分闸。

绝缘特性试验（静态性能测试）

绝缘试验旨在评估断路器绝缘结构和灭弧介质的电气强度，确保其能够承受高电压。测试项目包括：

◆ 绝缘电阻测量： 测量断路器各相主回路与地、相与相间的绝缘性能。

◆ 介质损耗因数（tanδ）测试： 用于判断套管、支柱绝缘等部件是否受潮或有内部缺陷。

◆ 工频耐压试验： 施加高于额定电压的交流电压，检验绝缘强度。

◆ SF6 气体质量检测： 针对 SF6 断路器，测试气体的含水率、纯度、分解产物等。

◆ 真空度测试： 针对真空断路器，评估灭弧室的真空度。

导电回路特性试验

该试验确保电流能够有效、低损耗地通过断路器的触头和导电通路。

◆ 回路电阻测试： 测量主回路导电通路的接触电阻。电阻过大会导致触头和连接处过热，增加能耗和设备损坏风险。

◆ 泄漏电流测试： 测量断路器分闸状态下的泄漏电流（通常在高压测试中进行）。

高压断路器试验是电力系统维护中不可或缺的一环。它通过科学、准确的测试方法，确保了断路器在关键时刻能可靠动作，是保障电网安全稳定运行的生命线。专业的试验设备（如高压开关特性测试仪）和严谨的测试流程，是实现电力系统高可靠性的根本保障。
