高压断路器机械特性试验内容及常用测试仪器介绍

高压断路器（开关）机械特性试验，就是对断路器的操作机构、传动系统和触头系统的动态性能进行精确诊断。本文将详细解析高压断路器机械特性试验的核心内容，并介绍完成这些试验所需的关键测试仪器。

高压断路器机械特性试验的核心内容

机械特性试验旨在验证断路器动作的准确性、快速性和同步性。所有测试通常需要使用高精度的传感器和计时系统来完成。

1. 时间特性测试（Timing Characteristics）

时间是机械特性试验的首要指标，直接关系到故障切除的效率。

◆ 合闸（分闸）时间： 测量从操作指令发出（线圈通电）到触头接触（分离）的整个过程时间。时间超出标准，可能导致故障切除延误或系统不稳定。

◆ 三相不同期性： 测量三相触头在合闸或分闸时，动作时间的最大时间差。不同期性过大将导致三相电压不平衡，甚至引发相间短路。

◆ 固有时间： 测量分闸线圈通电瞬间到触头分离的时间。

2. 运动特性测试（Motion Characteristics）

通过记录触头的动态运动轨迹，深入诊断机构的机械健康状况。

◆ 行程-时间曲线： 绘制触头运动的位移与时间的关系曲线。曲线的平滑度、超程量、反弹量等，能反映出操作机构的运行是否平稳、传动系统是否有卡滞或过度磨损。

◆ 速度-时间曲线： 分析触头运动速度的变化。尤其关键的是平均速度和触头接触瞬间的速度。速度不达标或波动剧烈，说明灭弧能力可能不足或缓冲器性能下降。

◆ 超程与反弹： 测量触头合闸后的最终超程量以及分闸时的反弹量。不合格的超程或反弹会影响绝缘和寿命。

3. 操作线圈与机构测试

评估驱动断路器动作的电气和机械机构的可靠性。

◆ 合闸（分闸）线圈电流波形： 测量操作线圈在动作过程中的电流变化。通过分析电流波形特征，可以诊断电磁机构是否卡涩、是否有异物阻碍，以及操作电源是否正常。

◆ 最小动作电压： 测试断路器在操作电源电压降低到何种程度时，仍能可靠地完成合闸或分闸操作。

4. 动态回路电阻特性（选做项目）

有些先进的机械特性测试仪还集成了动态回路电阻测试功能。

◆ 动态接触电阻： 在触头合闸或分闸的瞬间，实时测量触头接触的电阻变化。这能更早地发现静、动触头间的接触不良问题，比静态回路电阻测试更具诊断价值。

常用测试仪器介绍：高精度测量是关键

高压断路器机械特性试验的精度要求极高（通常需要毫秒级甚至微秒级的计时精度），因此必须依赖专业的测试仪器。

1. 高压开关综合特性测试仪（必备核心仪器）

这是进行机械特性试验的唯一且最主要的仪器。

◆ 功能特点： 集成了高精度时间测试单元、行程传感器接口、电流传感器接口和强大的数据分析软件。一台设备即可完成上述所有机械特性项目的测量、记录和分析。

◆ 传感器： 仪器通常需要配合直线或旋转传感器，实时采集触头或操作机构的位移信息。

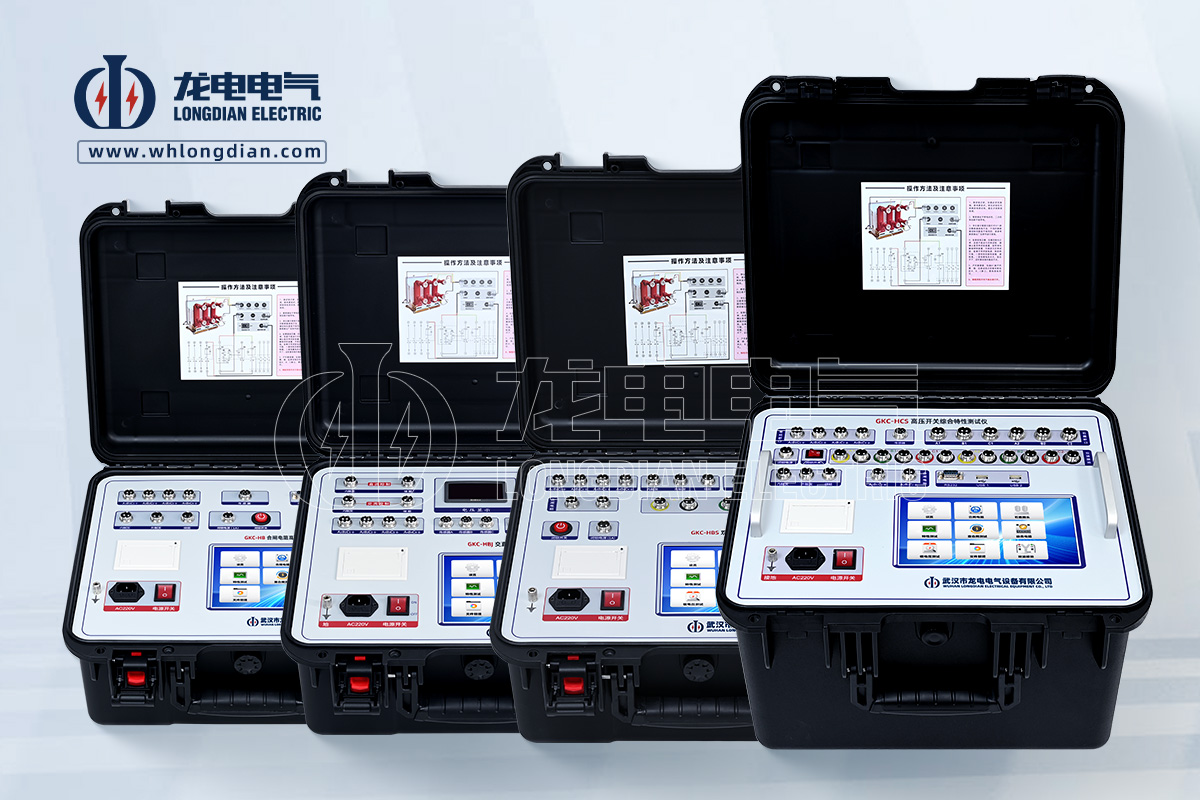

◆ 智能化： 现代仪器（如武汉龙电电气等厂商的产品）具备自动化接线判断、智能曲线分析、自动生成诊断报告等功能，极大地提高了现场测试效率和准确性。

2. 回路电阻测试仪（辅助诊断）

◆ 用途： 虽然回路电阻属于导电回路试验，但其结果是机械特性可靠性的重要支撑。它用于测量断路器主回路的静态接触电阻。

◆ 特点： 能输出100A至 600A大电流，精确测量微欧级的微小电阻，判断触头是否有过热隐患。

高压断路器机械特性试验是保障电力设备安全运行的“基石”。通过使用高压开关综合特性测试仪进行系统、精确的测量和分析，电力工程师可以及时发现机械故障的早期迹象，从而实现从“事后抢修”到“事前预防”的维护转变，确保电网的长期稳定和可靠。
