高压开关机械特性测试仪——时间参数详解与应用解析

在电力系统中，高压断路器作为控制和保护设备的核心部件，其机械动作的准确性直接关系到电网运行的安全与稳定。为全面掌握断路器的动作特性，高压开关机械特性测试仪成为现场检修与出厂检测的必备仪器。其中，“时间参数”作为测试的关键指标，能直观反映断路器机械性能的优劣，是判断设备运行是否可靠的重要依据。

什么是时间参数？

高压开关机械特性测试仪中的时间参数，是指断路器在不同操作状态下，各触头间的动作时间、同步性及延时等数据。通过对这些时间信号的采集与分析，可以判断断路器机械传动系统的协调性与电磁操动机构的性能。

二、主要时间参数分类

◆ 合闸时间（Closing Time）
合闸时间是指从合闸线圈得电到触头接触完成的时间。该参数反映了合闸机构响应速度和能量释放过程，若时间过长，可能说明机构阻尼过大或摩擦异常。

◆ 分闸时间（Opening Time）
分闸时间是指从分闸线圈得电到触头完全断开的时间。分闸时间影响断路器的跳闸速度，是保护系统动作的关键参数。

◆ 三相同期性（Phase Synchronism）
表示三相触头动作时间的差值。通常要求三相不同步时间≤2ms，否则可能造成系统不平衡或电弧持续时间差异。

◆ 合分闸时间差（Close-Open Time）
指断路器合闸后再分闸的时间间隔，用于测试断路器的重合闸特性。

◆ 触头弹跳时间（Contact Bounce Time）
在合闸过程中，触头由于机械惯性和弹性发生反弹。弹跳时间过长，会导致电弧反复产生，影响触头寿命。

◆ 弹跳次数（Contact Bounce Count）
反映机械稳定性，优质断路器的触头弹跳次数应尽量少。

时间参数的重要意义

◆ 判断动作是否灵敏：时间过长说明系统存在摩擦、阻尼或线圈性能下降问题。

◆ 评估机构同步性：不同相间动作时间不一致可能导致操作冲击、系统不平衡。

◆ 辅助故障诊断：时间异常是机构卡涩、润滑不良、弹簧疲劳等问题的先兆。

◆ 为预防性检修提供依据：通过多次测试对比，可建立断路器的机械特性曲线，预测寿命与维护周期。

武汉龙电电气高压开关机械特性测试仪优势

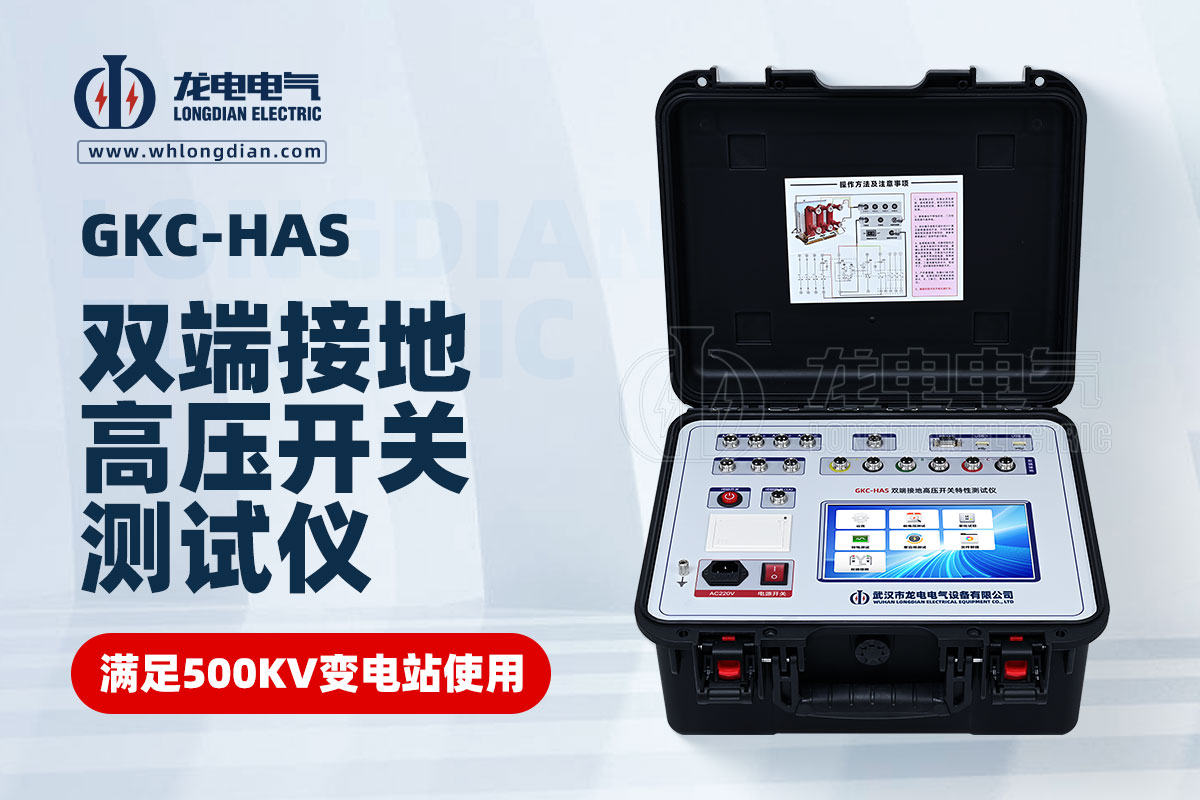

武汉龙电电气研发的高压开关机械特性测试仪，具备高精度时间测量系统与智能分析功能：

◆ 高采样速率：时间分辨率可达0.01ms，细微变化清晰呈现；

◆ 多通道同步采集：支持三相12通道输入，保证时间同步性；

◆ 智能曲线分析：自动生成合分闸波形及时间曲线，直观展示动作全过程；

◆ 人性化触屏操作：测试参数一键设置，现场即可快速出结果；

◆ 数据自动存储与导出：支持U盘、USB及上位机软件分析，方便技术归档。

高压开关机械特性测试仪中的时间参数不仅是反映断路器性能的关键数据，更是保障电力系统安全运行的基础。通过精准测试与智能分析，工程人员可以高效掌握设备状态，及时发现隐患，从而为电网的稳定运行保驾护航。
武汉龙电电气始终专注于电力检测设备的研发与创新，用专业技术打造值得信赖的高压开关测试仪，让每一次检测更精准、更高效。
