高压开关动作特性测试仪——行程参数详解与测试应用

在电力系统的运行与维护中，高压断路器承担着“控制与保护”双重任务，其机械性能的优劣，直接影响整个电网的安全与稳定。为精准掌握断路器的动作状态，高压开关动作特性测试仪应运而生。除了常见的时间、速度参数外，“行程参数”同样是反映断路器机械状态的重要依据。本文将带您深入了解行程参数的定义、类型、意义及武汉龙电电气测试仪的技术优势。

什么是行程参数？

行程参数（Stroke Parameters）是指断路器触头在合闸与分闸动作过程中，动触头从起始位置到终止位置所移动的距离及相关位移特性。
通过行程测量，可以判断断路器是否合闸到位、分闸距离是否合格、灭弧间隙是否合理，从而为断路器的动作可靠性提供关键依据。

主要行程参数分类

◆ 总行程（Total Stroke）
指动触头从合闸位置到分闸位置的总位移距离，是最基本的行程指标。总行程不足可能导致断口间隙偏小、绝缘距离不够；过大会引起机构冲击、动作不协调。

◆ 接触行程（Contact Stroke）
合闸过程中，触头刚接触后到完全压紧的位移距离。它反映触头的接触压力与可靠性，行程过短易接触不良，过长会增加磨损与反弹。

◆ 过行程（Overtravel）
合闸后，触头在达到接触点后继续向前移动的一段距离，用以保证接触压力。若过行程过小，可能导致触头接触不牢；过大则会增加机械应力，影响使用寿命。

◆ 反弹距离（Rebound Distance）
触头在合闸后由于机械惯性反弹的最大位移。反弹过大可能导致触头电弧、烧蚀等问题。

◆ 分闸行程（Opening Stroke）
触头从合闸位置到完全断开的位移距离，直接决定断口间隙。分闸行程不足会造成绝缘距离不够，影响开断性能。

◆ 灭弧间隙（Arcing Distance）
指触头开始分离到电弧完全拉断之间的间距，是灭弧性能的重要指标之一。

行程参数的重要意义

◆ 反映机械装配精度
行程参数的偏差往往说明机构连杆、支点磨损或装配不当，需及时调整。

◆ 判断触头磨损与老化
行程逐渐减小可能是触头磨损、弹簧疲劳或连接松动的信号。

◆ 保障分断与合闸可靠性
正确的行程确保断路器能可靠分断与闭合，提高电弧熄灭和电气绝缘性能。

◆ 辅助预测性维护
定期检测行程变化，可建立设备运行趋势图，预测机构老化程度，为维护计划提供数据支撑。

武汉龙电电气高压开关动作特性测试仪的行程测试优势

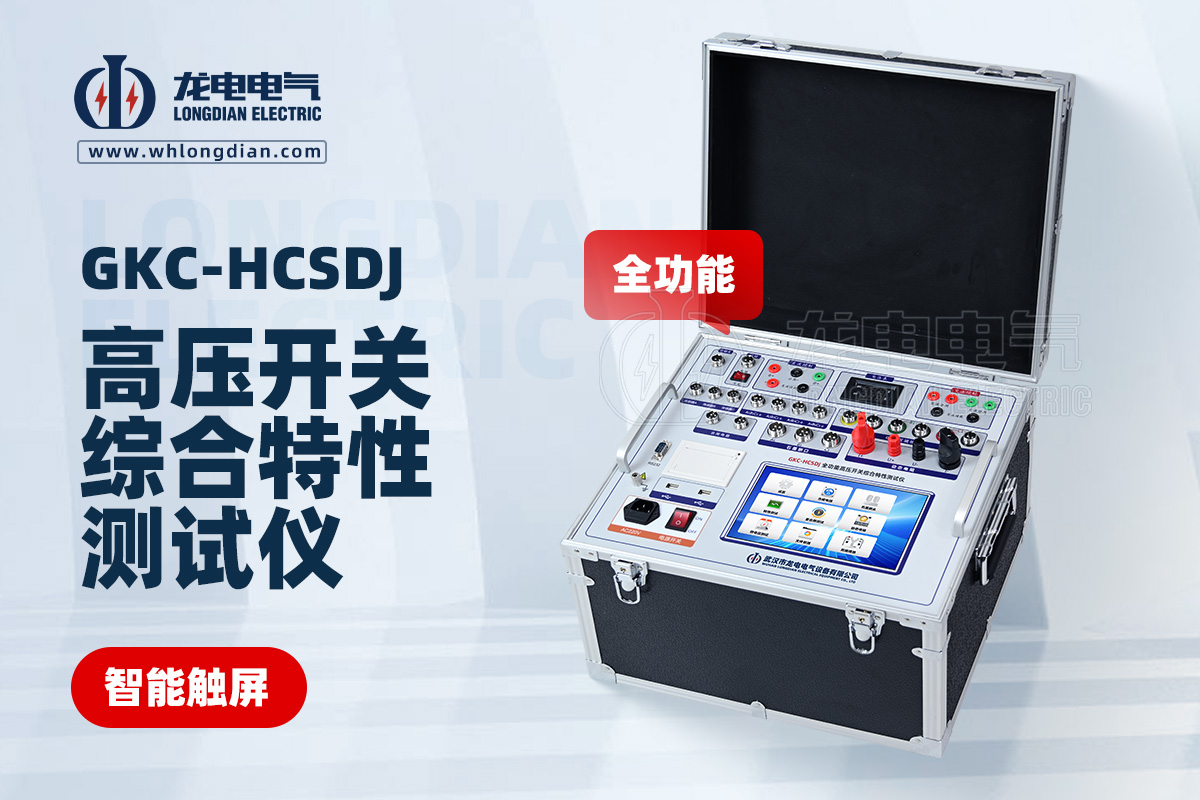

武汉龙电电气自主研发的高压开关动作特性测试仪，在行程测试方面具备以下技术亮点：

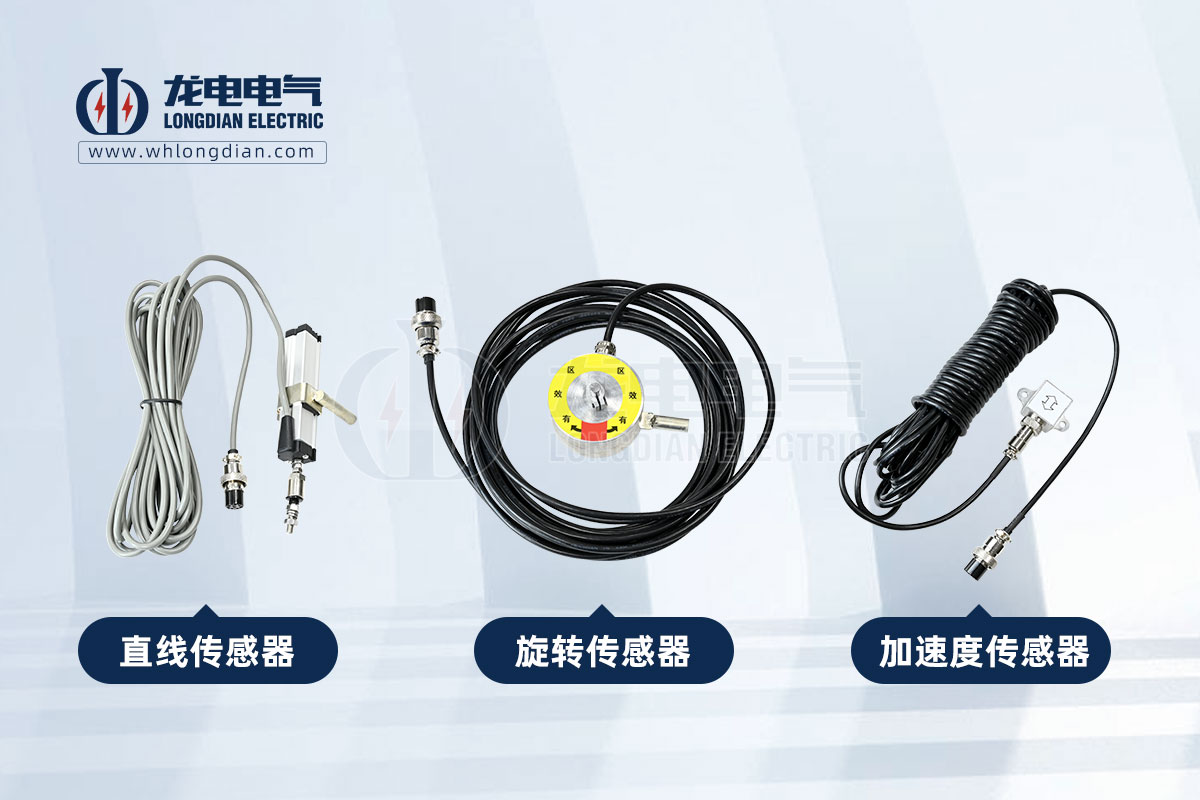

◆ 高精度位移传感器：采用激光或电阻式位移传感器，分辨率高、稳定性强；

◆ 多参数同步测量：可同时采集时间、速度、行程等数据，多维度分析动作特性；

◆ 自动曲线生成：实时绘制位移-时间曲线、速度-行程曲线，清晰展示动作全过程；

◆ 智能判定功能：自动计算总行程、过行程、反弹距离等指标，并与标准值对比；

◆ 数据可视化管理：内置大屏触控系统，结果直观呈现，可导出报告或上传企业检测平台；

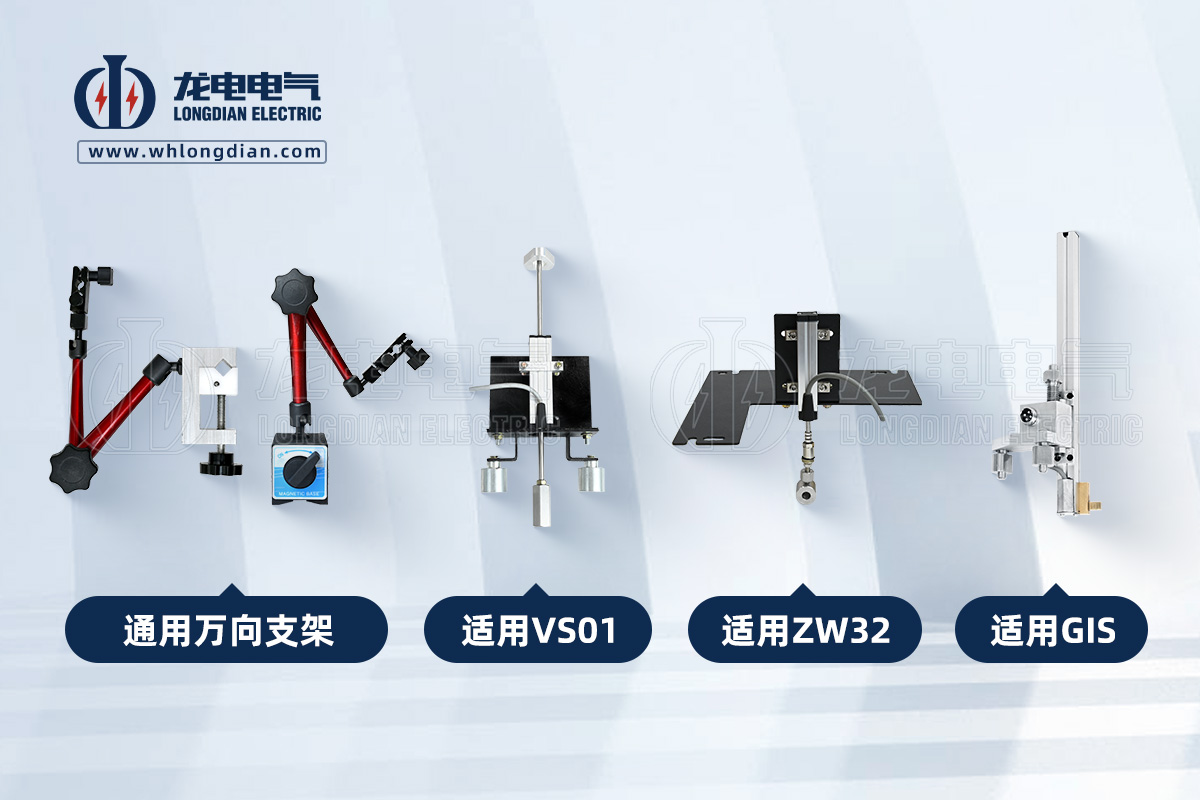

◆ 适配多型号断路器：兼容真空、SF₆、少油及多油型高压断路器的行程测试。

行程参数是高压断路器机械检测中最直观、最关键的指标之一。通过对行程、过行程及反弹距离等数据的精确测量，技术人员可全面掌握断路器的机械性能与健康状态。
武汉龙电电气秉承“精准、智能、可靠”的研发理念，不断优化高压开关动作特性测试仪的行程测试功能，为电力检测提供更科学、更高效的技术支持，助力电网安全稳定运行。
